Die Firma Harro Höfliger Verpackungsmaschinen ist als Spezialist für anspruchsvolle Prozesslösungen bekannt, die vor allem in der Medizin- und Pharmaindustrie zum Einsatz kommen. Mit dem etablierten Geschäftsfeld Web Converting, das sich mit der Verarbeitung von Bahnmaterialien beschäftigt, ist das Unternehmen auch weiter vorn in der Wertschöpfungskette angesiedelt. Mit der PMK-Serie bietet Höfliger den Herstellern von Pharmazie-, Medizin- und Diagnostikprodukten eine Plattform zur Verarbeitung von Produkten, die in Bahnen hergestellt werden. Dazu gehören klassische Pflaster ebenso wie Diagnose-Teststreifen, transdermale therapeutische Systeme (TTS/ TDS) wie etwa Asthma- und Schmerzpflaster sowie Oral Dissolvable Films (ODF). Immer häufiger werden auch smarte Medizinprodukte auf diesen Maschinen hergestellt.
Modulares Anlagenkonzept für die Bahnverarbeitung
Harro Höfliger beschäftigt rund 1.200 Mitarbeiter und nimmt den Begriff ‚Plattform‘ für seine Anlagenbaureihen sehr ernst. Jede einzelne Anlage, die das Werk in Allmersbach im Tal bei Stuttgart verlässt, wurde exakt an die individuellen Anforderungen des Anwenders angepasst. Auf Wunsch können die Einzelmaschinen des Hauses zu kompletten Linien verbunden werden. So lässt sich die Bahnverarbeitung (Serie PMK) mit der nachfolgenden Kartonierung (Baureihe MKC) koppeln.
Handhaben, Stanzen, Siegeln, Prüfen
Die Bahnverarbeitungsanlagen übernehmen gleich mehrere Aufgaben. Sie führen die einzelnen Komponenten z.B. von Heilpflastern zusammen, verbinden die Lagen und versetzen diese bei Bedarf mit Wirkstoffen. Je nach Materialeigenschaft kommen dabei verschiedene Technologien (Platten-, Rollen-, Impulssiegeln, Ultraschallschweißen oder Thermisches Siegeln) zur Anwendung. Die zusammengeführten Lagen werden durch Stanzen oder Schneiden zum fertigen Produkt vereinzelt. Während des laufenden Prozesses kommen an relevanten Stellen visuelle Prüfsysteme zum Einsatz. Weitere Kontrollstationen z.B. von Dichtheit und Funktion sind möglich. Zusätzlich sind Stationen zum Etikettieren und Markieren der Produkte lieferbar. Alle Prozesse geschehen mit sehr hoher Geschwindigkeit. Pro Bahn und Minute erzeugt eine PMK-Anlage bei typischer Ausbringungsleistung zwischen 200 und 400 Produkte. Bis zu acht Bahnen sind integrierbar.
Die ‚gläserne Maschine‘

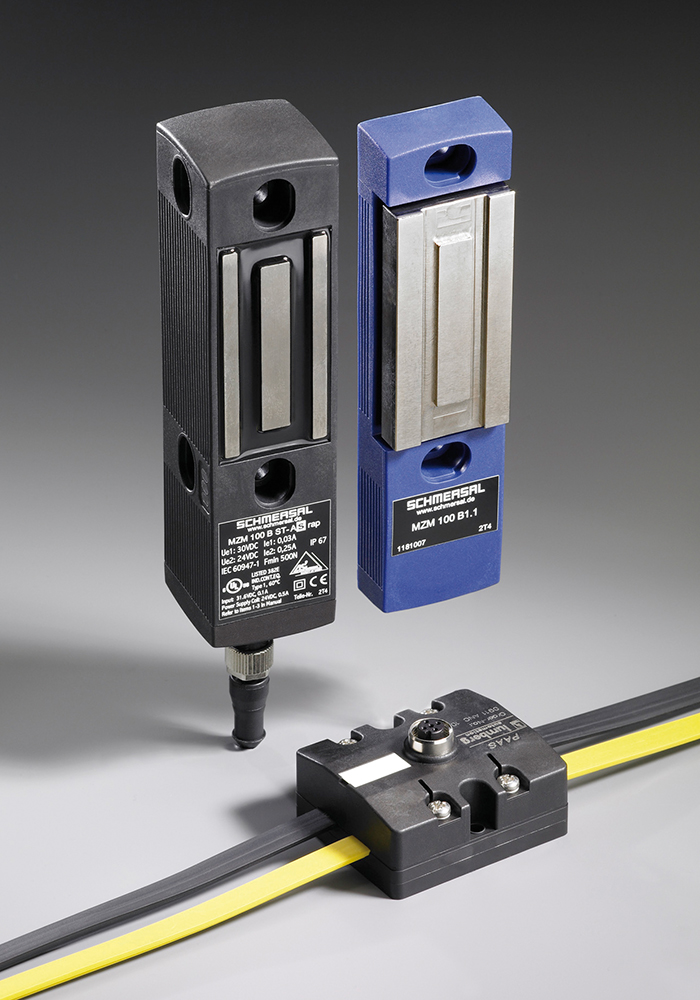

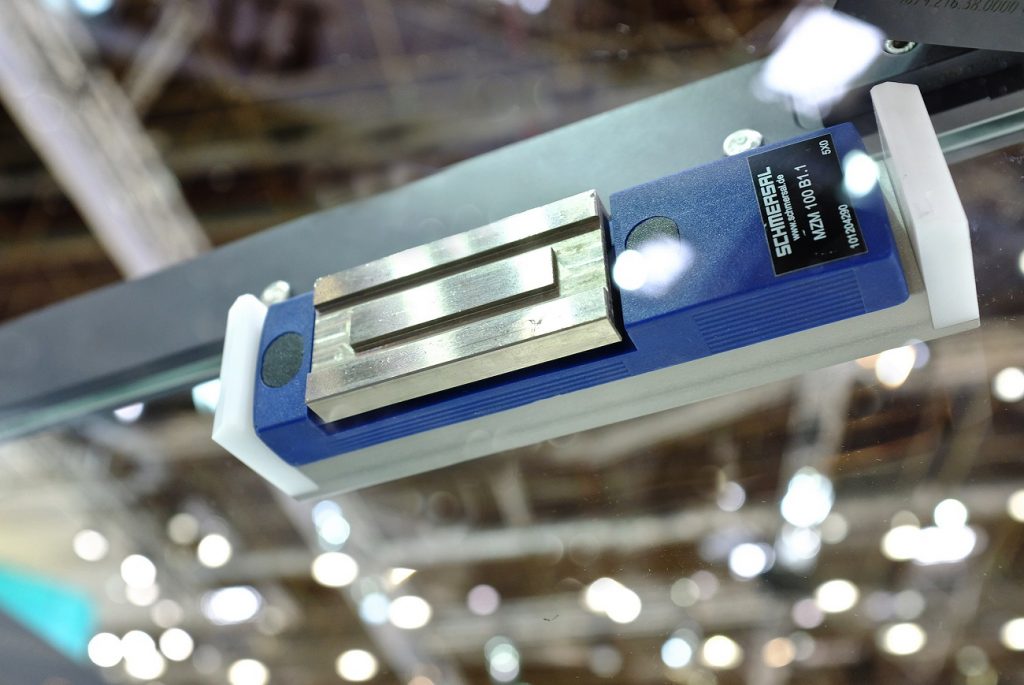

Sämtliche Bearbeitungsprozesse der PMK-Serie lassen sich bestens beobachten, denn die Schutztüren an der Längsseite der Maschinenmodule sind vollständig transparent. Die Bediener haben stets freie Sicht auf die Arbeitsbereiche der Anlage, und im Falle einer Wartung oder Störungsbeseitigung sind alle Bereiche gut zugänglich. Die Schutztüren lassen sich in einem solchen Falle aus nachvollziehbaren Gründen nicht ohne Weiteres öffnen: Produktionsunterbrechungen sind unbedingt zu vermeiden. Deshalb setzt Harro Höfliger für die Stellungsüberwachung der Schutztüren keine Sicherheitsschalter ein, die aus Gründen der Maschinensicherheit vollständig ausreichen würden. Stattdessen kommen Sicherheitszuhaltungen zum Einsatz. Sie halten die Faltschiebetüren so lange verschlossen, bis die Maschine in einen definierten Stillstand gekommen ist und ein anschließender Wiederanlauf problemlos möglich ist. Bei der Auswahl der Sicherheitszuhaltung haben die Konstrukteure von Harro Höfliger u.a. zwei wesentliche Anforderungen berücksichtigt. Erstens sollen die Sicherheitsschaltgeräte größere Toleranzen zwischen Schaltgerät und Betätiger erlauben, um ein komfortables Schließen des Faltschiebeschutzes durch den Bediener zu gewährleisten. Zweitens sollten sie sich einfach in den Sicherheitskreis einbinden und auf der Signalebene verknüpfen lassen.
