Safety per Ethercat/ FSoE und Ethercat P/ FSoE

Mehr Vernetzungsoptionen für Schutztürsystem

Die Digitalisierung in der Fertigungs- und Prozessindustrie ist weiter auf dem Vormarsch. Kommunikations- und netzwerkfähige Sicherheitstechnik von Euchner unterstützt Unternehmen dabei, diesen Wandel mitzugestalten. Zu den Smart-Safety-Lösungen zählt das Schutztürsystem MGB2 Modular, das sich jetzt auch per Ethercat mit FSoE anbinden lässt.

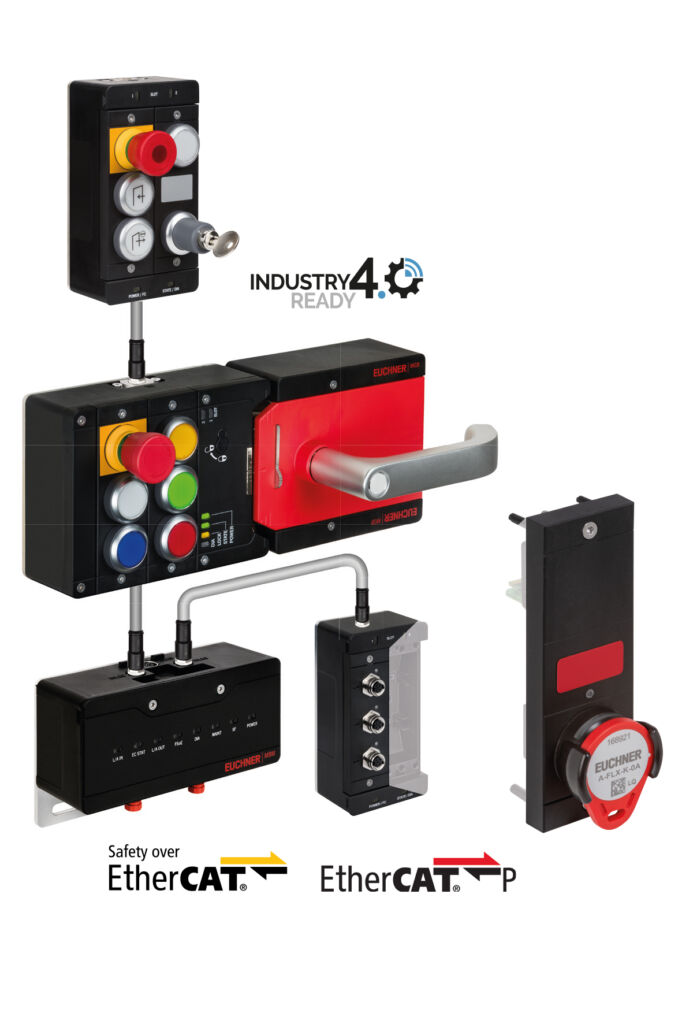

 Das flexible Schutztürsystem MGB2 Modular sichert Zugänge in Schutztüren und Zäunen zu Gefahrenbereichen in Maschinen und Anlagen ab.
Das flexible Schutztürsystem MGB2 Modular sichert Zugänge in Schutztüren und Zäunen zu Gefahrenbereichen in Maschinen und Anlagen ab.Bild: Euchner GmbH + Co. KG

Neben Busmodulen für Profinet und Profisafe sowie Ethercat P/FSoE hat Euchner jetzt auch ein Busmodul für den Anschluss an sicheres Ethercat mit FSoE im Programm. Damit erweitert das Unternehmen die Anzahl der verfügbaren Anbindungen an Feldbusprotokolle für sein bewährtes flexibles Schutztürsystem MGB2 Modular. Es sichert Zugänge in Schutztüren und Zäunen zu Gefahrenbereichen in Maschinen und Anlagen ab.

Das gesamte System ist modular aufgebaut und individuell gestaltbar: Es besteht aus einem Zuhaltemodul, darin enthaltenen Submodulen für mögliche Bedien- und Anzeigeelemente sowie optionalen Erweiterungsmodulen. Dazu wählt der Anwender das Busmodul MBM für die gewünschte Busanbindung aus. Als smarte Devices liefern die einzelnen Geräte eine Vielzahl von Diagnosedaten wie Spannung, Temperatur oder Schaltzyklen in Form von Ethercat- oder Profinet-Meldungen. Mithilfe des integrierten Webservers erhält der Anwender bei Bedarf schnell einen detaillierten Überblick über den Status des Geräts.

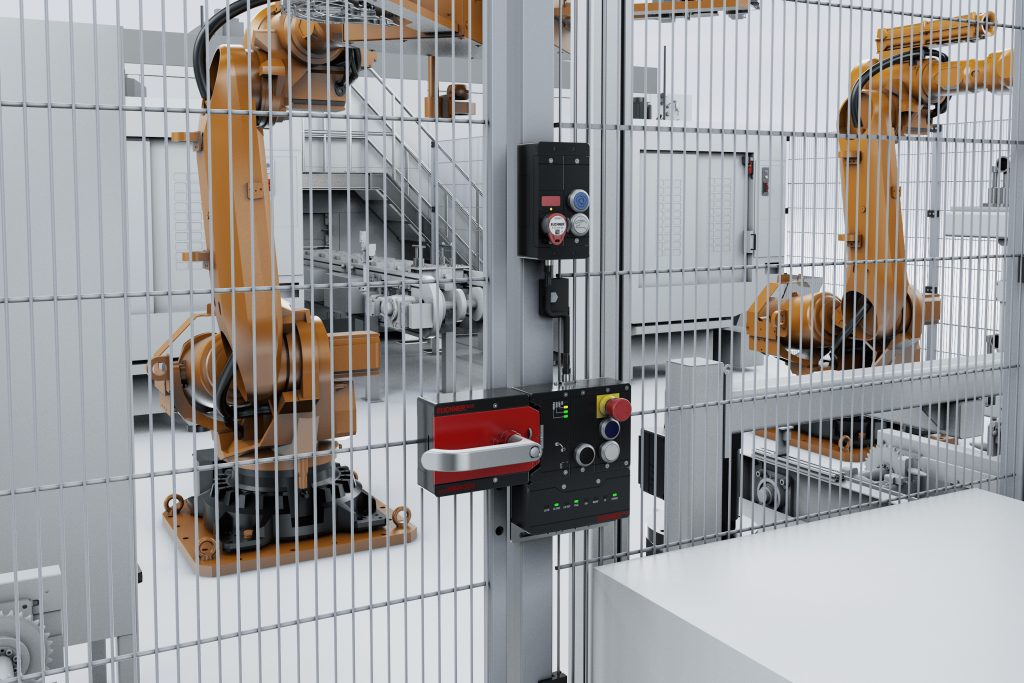

 Das Busmodul des Türschließsystems MGB2 Modular ist neben Ethercat P/FSoE nun auch für den Anschluss an Ethercat/FSoE erhältlich.
Das Busmodul des Türschließsystems MGB2 Modular ist neben Ethercat P/FSoE nun auch für den Anschluss an Ethercat/FSoE erhältlich. Bild: Euchner GmbH + Co. KG

Hohe Nachfrage nach flexiblen Systemen

MGB2 Modular ist die erste Zuhaltung für das sichere Ethercat. Euchner entwickelte bereits 2009 ein Schutztürsystem mit integriertem Profinet/Profisafe und bot damit eine neue Kategorie von Schutztürsystemen mit integrierter sicherer Busanbindung an. Im Jahr 2014 stellte das Unternehmen das Schutztürsystem mit integriertem EthernetIP und CIP Safety vor. Anwender können alle MGB2-Varianten nach ihren individuellen Anforderungen gestalten. In zahlreichen Branchen, insbesondere in der Automobilindustrie und etlichen Bereichen der Automatisierung, ist die Zuhaltung bereits erfolgreich im Einsatz. Die Variante für die Profinet/Profisafe-Anbindung erfährt bereits seit dem Verkaufsstart eine hohe Nachfrage. Genauso überzeugen die Vorteile der jüngsten verfügbaren Schutztürsysteme für Ethercat P/FSoE und für Ethercat/FSoE immer mehr Anwender.

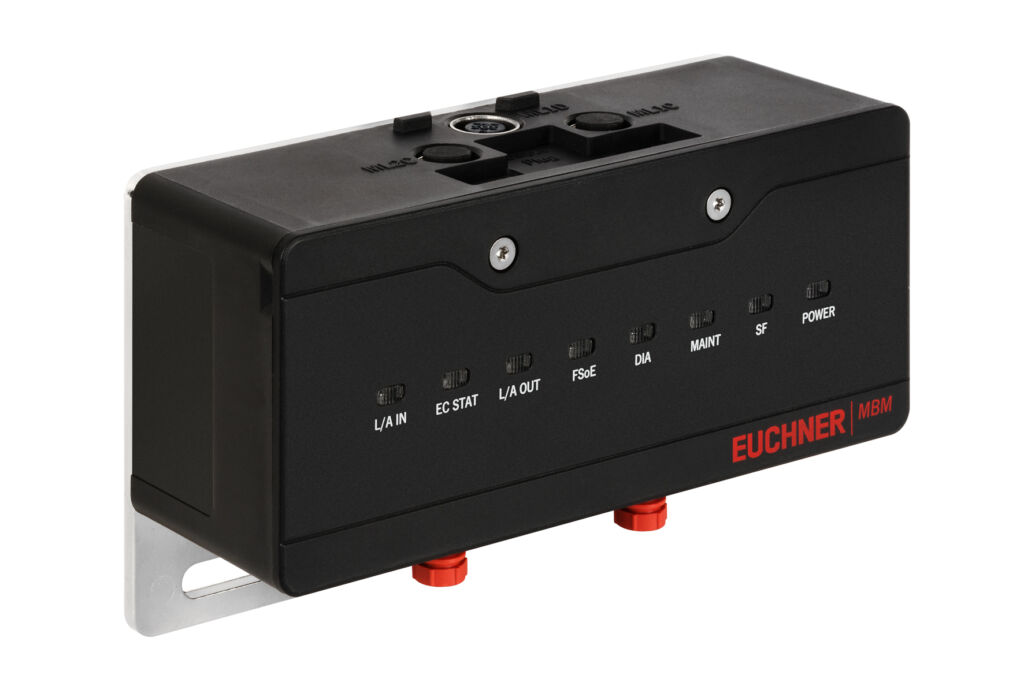

 Der Kopf des MGB2-Systems: das Busmodul MBM als dezentrale Schaltzentrale
Der Kopf des MGB2-Systems: das Busmodul MBM als dezentrale SchaltzentraleBild: Euchner GmbH + Co. KG

Individuell durch Baukastensystem

Mit einem Schutzniveau bis PLe sichern sie Schutztüren und Zäunen an Maschinen und Anlagen bei gefahrbringenden Maschinenbewegungen. Sicherheitsschalter, Riegel und Türschließmechanismus sind in einem Gerät vereint. Konzipiert als Baukasten lässt sich die Lösung vielseitig einsetzen. Erreicht wird dies durch die Trennung einzelner Funktionen in unterschiedlichen Modulen. Die drei Hauptfunktionen Buskommunikation, Türüberwachung sowie Bedienen und Anzeigen werden in separaten Modulen und Submodulen umgesetzt, die sich individuell kombinieren lassen.

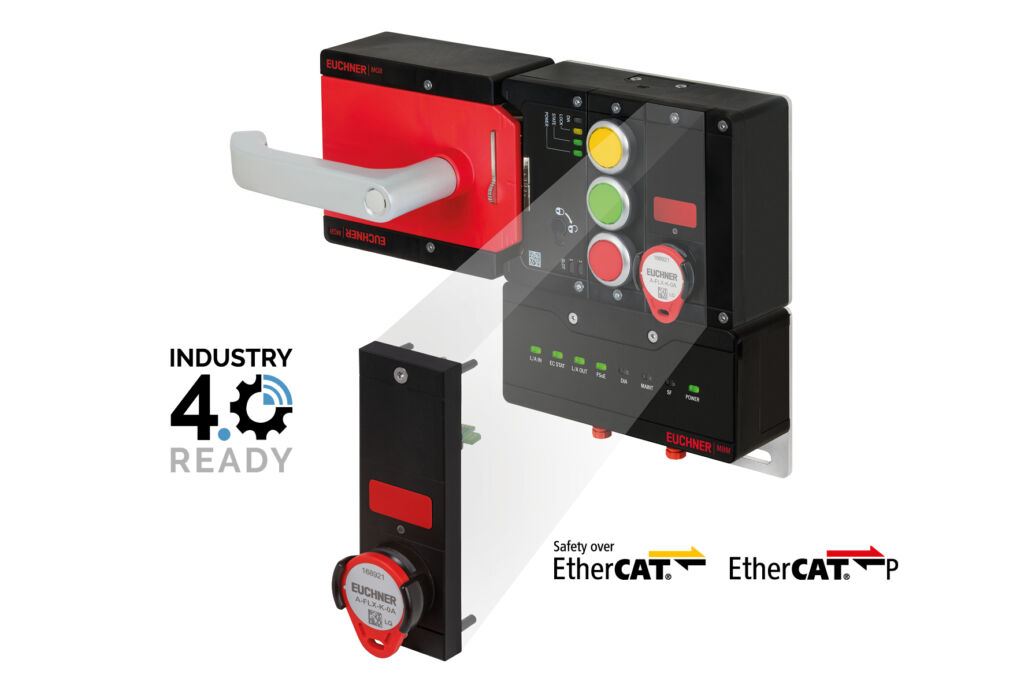

 Das neue sichere Schlüsselsystem CKS2 ist auch für die Integration als Submodul in das Türschutzsystem MGB2 verfügbar.
Das neue sichere Schlüsselsystem CKS2 ist auch für die Integration als Submodul in das Türschutzsystem MGB2 verfügbar. Bild: Euchner GmbH + Co. KG

Klare Aufgabenteilung durch Modularität

Zur Überwachung der Türstellung und zum Zuhalten sind die Verriegelungs- und Zuhaltemodule verantwortlich. Diese verfügen über zwei spezielle Slots, die mit Submodulen MSM für unterschiedliche Funktionselemente individuell mit Bedien- und Anzeigeelementen wie Drucktastern, Wahlschaltern, Schlüsselschaltern oder Not-Halt-Tastern bestückt werden können. Auch das neue sichere Schlüsselsystem CKS2 ist als Submodul in die MGB2 integrierbar. Es kann als Sperr-, Berechtigungs- oder Schlüsseltransfersystem eingesetzt werden.
