Einfache und präzise Leistungsmessung

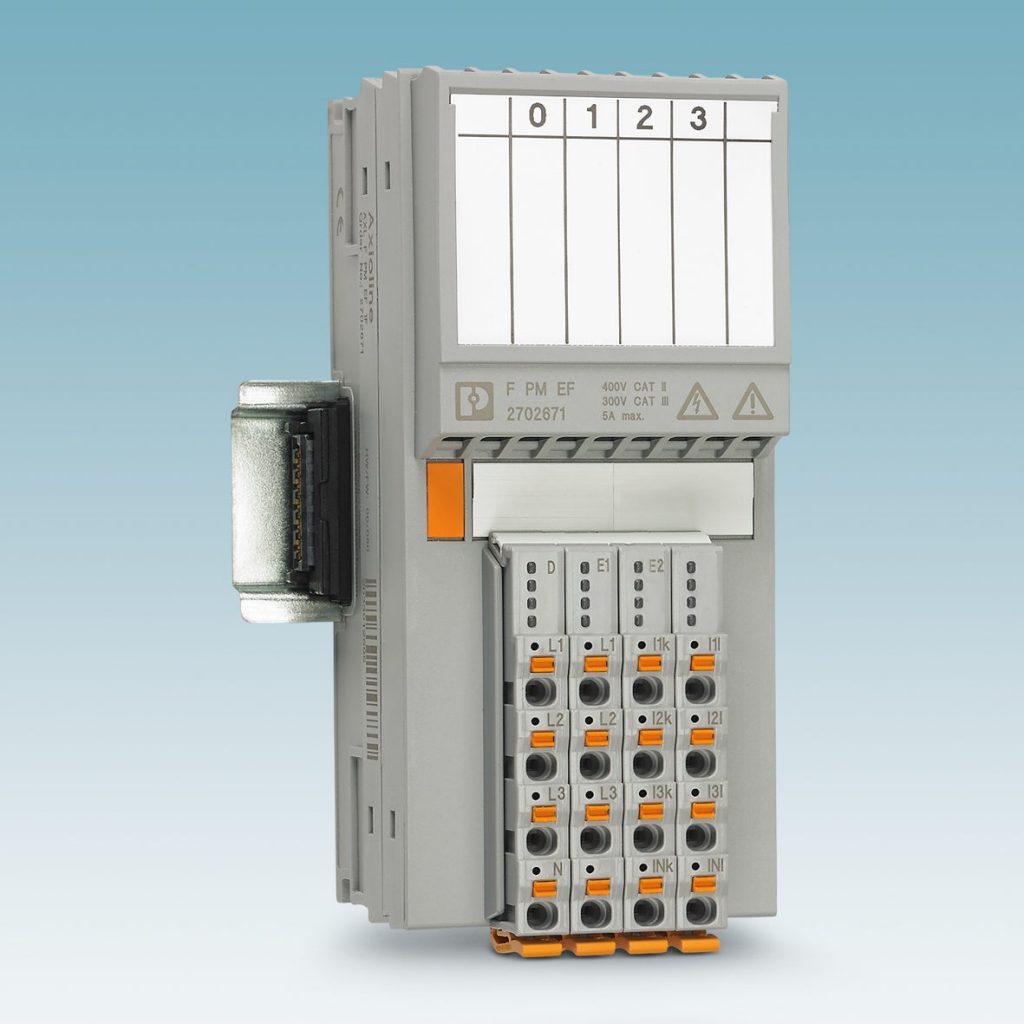

Bild: Phoenix Contact GmbH & Co. KG

Mit dem Leistungsmessmodul AXL F PM EF 1F des I/O-Systems Axioline F von Phoenix Contact werden Energie- und Leistungsdaten erfasst. Zur Inbetriebnahme sind die gängigen Parameter zur Erfassung von Energie- und Leistungsdaten bereits voreingestellt, die, falls nötig, über PDI-Objekte verändert werden können. Für viele Einsatzfälle lassen sich Spannungen bis 400/690V und Phasenströme und Neutralleiterstrom bis 5A ohne Wandler direkt anschließen. Die Messbereiche können durch externe Wandler erweitert werden. Aus den Messwerten werden u.a. Wirk-, Blind- und Scheinleistung sowie -energie errechnet. Zusätzlich stehen S0-Impulse zur Verfügung. Aufgrund der Ermittlung der Oberwellen (THD) lässt sich die Netzqualität analysieren, um Störquellen einfach zu lokalisieren. Das Gehäusekonzept, im Zusammenhang mit der elektrischen Trennung, erlaubt eine Montage ohne zusätzliche Maßnahmen zur Isolation von benachbarten I/O-Modulen.

Phoenix Contact GmbH & Co. KG
http://www.phoenixcontact.com
