Single Pair Ethernet

Metz Connect erweitert SPE-Portfolio um Leiterplatten-Buchsen und Patchkabel

Metz Connect stellt sich mit neuen Produkten, die auf dem Standard IEC63171-6 basieren, auf die zukünftige Verbreitung von SPE ein. Das Unternehmen, das sich seit 2020 im SPE Industrial Partner Network engagiert, bringt nun SPE-Leiterplattenbuchsen und Patch-Kabel für den IP20-Bereich auf den Markt.

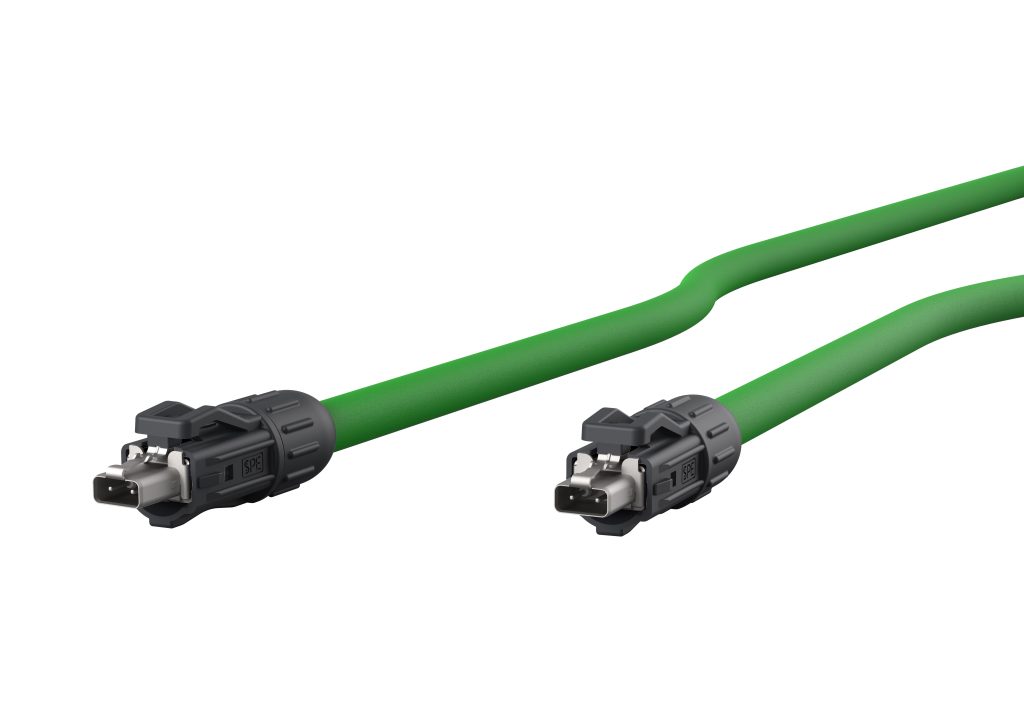

 Metz Connect erweitert sein SPE-Portfolio unter anderem um Patch-Kabel.
Metz Connect erweitert sein SPE-Portfolio unter anderem um Patch-Kabel.Bild: Metz Connect GmbH

Damit bietet Metz Connect eine durchgängige SPE-Lösung für die Leiterplattenseite einschließlich zugehöriger Kabel, um die schlanke und leistungsstarke SPE-Infrastruktur zur Ethernet-Kommunikation mit Übertragungsraten bis 1000MBit/s zu unterstützen. Klemmentechnik für SPE-Schnittstellen, etwa zur Einbindung der Sensorik bzw. Aktorik der Feldebene, sind schon länger im Produktprogramm.

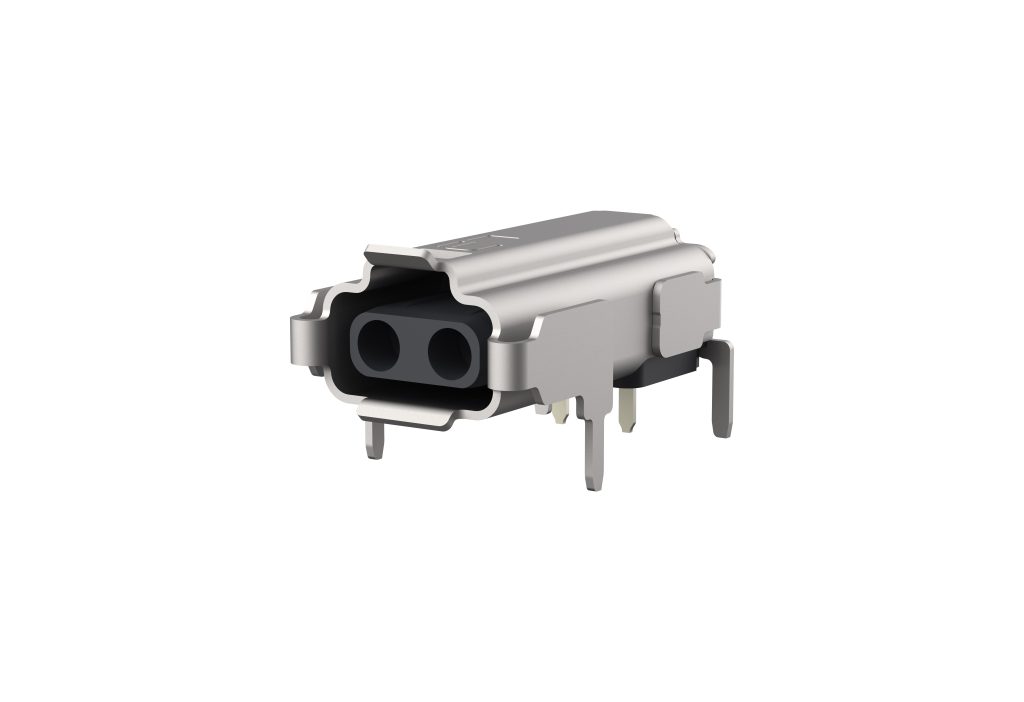

 Auch Leiterplatten-Buchsen für Single Pair Ethernet finden sich jetzt im Angebot von Metz Connect.
Auch Leiterplatten-Buchsen für Single Pair Ethernet finden sich jetzt im Angebot von Metz Connect.Bild: Metz Connect GmbH

SPE-Verbindungen für Leiterplatten und Feldgeräte

Die gewinkelten SPE-Leiterplatten-Anschlussbuchsen (waagrechte Steckrichtung) mit geschirmtem Gehäuse sind mit einer Länge von 14,9mm und einer Breite und Höhe von weniger als 1cm sehr kompakt und mit der Through-Hole-Reflow-Technologie (THR) in automatisierten Produktionsprozessen verarbeitbar. Somit lassen sich Bestückungskosten senken, da einige Prozessschritte der normalen THT-Bestückung entfallen. Daneben stehen jetzt vollgeschirmte Patch-Kabel in der Ausführung AWG26/7 zur Verfügung. Die Kabel in T1-Kodierung, die in Längen von 0,3 bis 20m verfügbar sind, eignen sich für die Übertragung sowohl von Daten bis 1.000MBit/s als auch von Energie (PoDL mit 3,5A bei 60VDC). Sie werden in geschützten Bereichen eingesetzt, wo die Schutzart IP20 ausreicht, beispielsweise im Schaltschrank.

"Das Interesse an SPE-Produkten, insbesondere an Steckverbindern und Verkabelungskomponenten, nimmt zu."
Kerstin Lux, Produktmanagerin, Metz Connect
„Das Interesse an SPE-Produkten, insbesondere an Steckverbindern und Verkabelungskomponenten, nimmt zu.“ Kerstin Lux, Produktmanagerin, Metz Connect Bild: Metz Connect GmbH

SPE-Verkabelungstechnik ersetzt konventionelle Bussysteme

Für Metz Connect ist SPE eine wegweisende Technologie zur Datenübertragung im Bereich der Ethernet-Kommunikation. Die Anschlusstechnik ist deutlich kleiner als bisherige Bussysteme. Somit können im Zuge einer Miniaturisierung mehrere Anschlüsse auf gleichem Platz untergebracht werden. So genügen jetzt zwei Adern, wo bisher vier oder acht Adern notwendig waren. Weiterer Vorteil: SPE ermöglicht auch die Integration der Sensorik und Aktorik in der Feldebene in ein einheitliches IP-basiertes Ökosystem. Aufgrund des gleichen IP-Protokolls – von der Feldebene bis zur Cloud – gehören viele bisherige Schnittstellen und Gateways, die zur Übersetzung der jeweiligen Protokolle nötig waren, bald der Vergangenheit an.
