M12x1-L-Steckverbinder und Anschlussleitungen

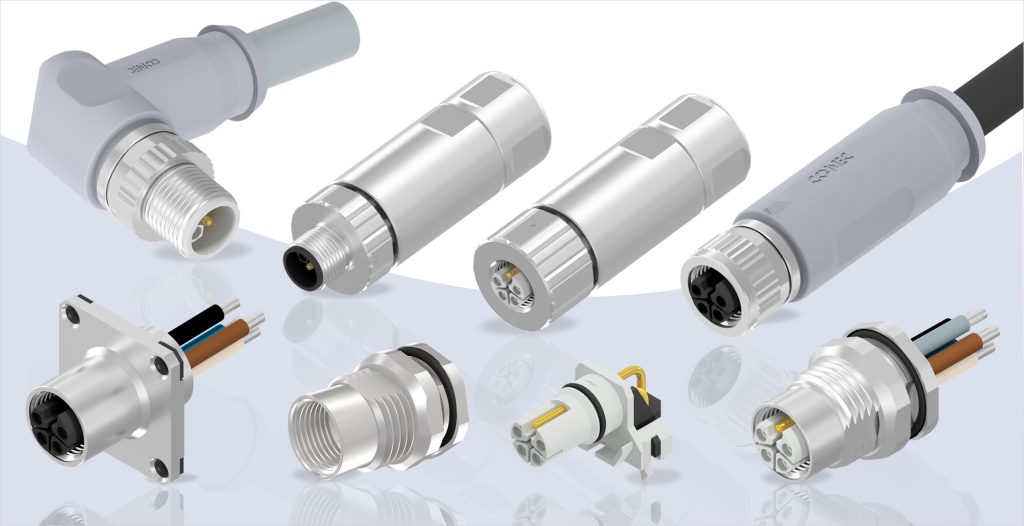

Bild: Conec Elektronische Bauelemente GmbH

Conec erweitert sein Portfolio L-codierter Steckverbinder. Neben den bereits vorgestellt L-codierten THR-Varianten gehören geräteseitig verschiedene Litzenflansche zum Sortiment. Für Flexibilität auf der Anschlussseite werden feldkonfektionierbare Steckverbinder axial angeboten. Umspritzte Steckverbinder axial und gewinkelt runden das Angebot ab. Die fertig umspritzten Anschluss- oder Verbindungsleitungen sind einbaufertig konfektioniert und durch die widerstandsfähige TPU-Umspritzung optimal gegen Umwelteinflüsse und Manipulationen geschützt. Gleichzeitig ist der benötigte Bauraum dieser axialen oder auch gewinkelten Ausführungen minimal gehalten. Die umspritzten M12-L-codierten Steckverbinder benötigen im Vergleich zu 7/8″-Steckverbindern 30% weniger Bauraum. Aufgrund der hohen Stromtragfähigkeit von 16A bei einem Litzenquerschnitt von 2,5mm² sind sie in der Lage auch über eine miniaturisierte Schnittstelle die Energieversorgung von Geräten sicher zu stellen. Die Flanschsteckverbinder für die Gerätemontage gibt es in unterschiedlichen Ausführungen. Sowohl die Montage von vorne durch das Gehäusepanel als auch die Montage von hinten ist möglich. Schlüsselflächen sorgen dabei bei Bedarf für einen Verdrehschutz im Gehäuse. Es stehen derzeit axiale Flansche mit Litzenanschluss in Stecker- und Kupplungsausführung zur Verfügung. Zusätzlich sind gewinkelte Leiterplattenflansche in Kupplungsausführung zur direkten Leiterplattenmontage erhältlich. Bei den konfektionierbaren Steckverbindern stehen axiale Kupplungs – und Steckervarianten zur Verfügung. Die konfektionierbaren Steckverbinder sowie die Einbauflansche mit Litze sind gemäß Bahnzulassung nach DIN EN45545-2:2016 R24 (Brennbarkeit) und IEC61373:2010-10 (Schock/Vibration) geprüft. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand. Die Serie M12x1-L-Codierung ist nach IEC61076-2-111 genormt.
