Steuerungsfunktionen für modulare Touchpanel-Lösungen

SPS inside!

Um die spezifischen Bedürfnisse des Anwenders besser zu erfüllen, erweitert der Touchpanel-Anbieter Christ sein Angebot um ARM-basierte Steuerungstechnik mit Codesys V3. Genauso wie das Panel-Angebot ist auch die SPS-Integration modular aufgesetzt. Damit will das Unternehmen seinen Kunden exakt passende SPS-Lösungen zur Verfügung stellen.

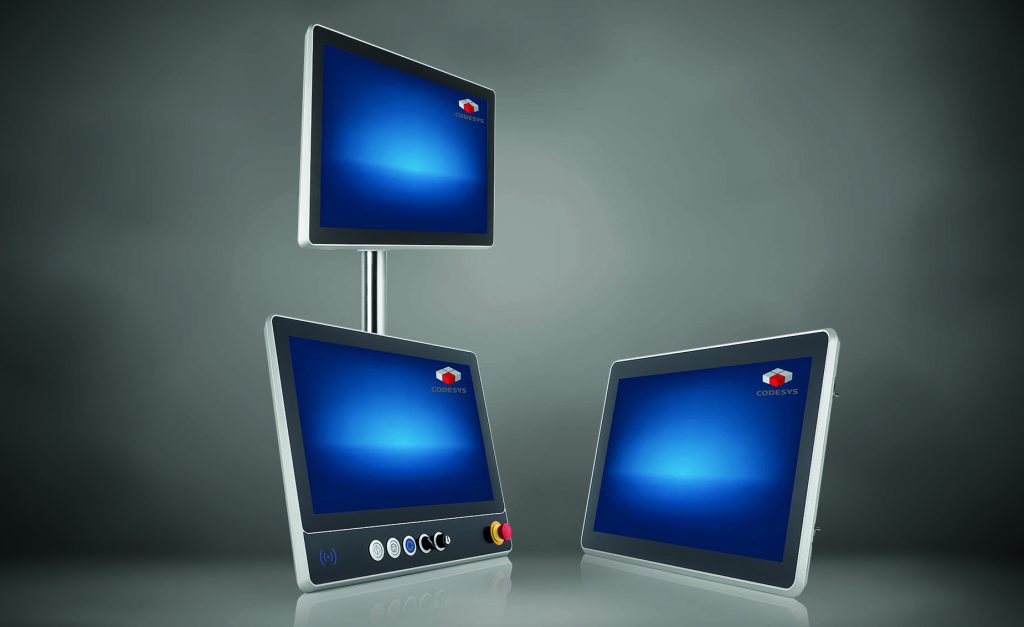

 Alle Touchpanel-Varianten von Christ sind durch Codesys V3 künftig auch mit Steuerungsfunktionalität erhältlich.
Alle Touchpanel-Varianten von Christ sind durch Codesys V3 künftig auch mit Steuerungsfunktionalität erhältlich.Bild: Christ Electronic Systems GmbH

Pünktlich zur SPS 2022 hat Christ Electronic Systems die Integration der Steuerungsfunktionalität in seine Touchpanel vorgestellt. „Mit dem Gedanken, unser Produktportfolio in diese Richtung zu erweitern, spielen wir schon länger,“ erklärt Entwicklungsleiter Arthur Zerr. „Aufgrund der aktuellen Entwicklungen am Elektronikmarkt und den andauernden Materialengpässe, haben wir eine besondere Chance gesehen und genutzt.“ Die Resonanz auf der Messe sei durchweg positiv gewesen.

Fokus auf Individualität

Christ Electronic Systems kann als Entwickler und Produzent von Touchpanel-Lösungen für die Maschinenbedienung auf eine lange Historie zurückblicken. Das Angebot hat sich über die Zeit zu einem sehr modular aufgebauten Gerätespektrum entwickelt. Die individuellen Konfigurationsmöglichkeiten, auf die das Unternehmen durch das Baukastensystem bei den Panels schon lange setzt, sind vom Start weg auch für die lüfterlosen All-in-One-Steuerungs-Panels verfügbar. Das Ziel ist eine exakt auf den Kunden zugeschnittene Lösung. „Die angespannte Liefersituation hat bei vielen Unternehmen dazu geführt, dass sie sich nach Alternativen umsehen. Die Integration der Codesys-Steuerungssoftware in unsere Touchpanels ist deshalb eine sehr attraktive Option“, ergänzt Zerr. Auf diese Weise soll der Kunde zwei Fliegen mit einer Klappe schlagen: Er spart Geld und der Platz im Schaltschrank kann besser genutzt werden.

Leistung für den Echtzeitbetrieb

Für die Steuerungstechnik zum Einsatz kommt ein Prozessor vom Typ NXP i.MX 8M Plus QuadCore und eine echtzeitfähige Embedded-Linux-Distribution. So stellt die Lösung einen deterministischen und reibungslosen Betrieb sicher. Die integrierte SPS ist mit dem gesamten Touchpanel-Portfolio von Christ kombinierbar und kann mit Hilfe von Schnittstellenerweiterungen und Speicher-Upgrades auf individuelle Anforderungen angepasst werden. Auf Seite der Kommunikationsstandards werden CANopen, Ethercat, Ethernet/IP, Profinet, Modbus TCP bzw. RTU und OPC UA unterstützt. Um einem möglichen Datenverlust vorzubeugen (gerade vor dem Hintergrund eines möglichen Spannungsabfalls) ist ein NVRAM (Non-Volatile Random Access Memory) verbaut. Der zusätzliche Einsatz einer Mini-USV sichert die Datenspeicherung.

Einfache Gerätekonfiguration

Die Konfiguration und Inbetriebnahme der SPS-Panels erfolgt mit Hilfe der von Christ selbst entwickelten WebConfig unkompliziert. Auf einem übersichtlichen Interface können Geräteeinstellungen wie Uhrzeit oder IP-Adresse geändert werden. Zudem stehen Import- und Exportfunktionen bereit, damit die Geräte vom Kunden bequem vervielfältigt und in Betrieb genommen werden können. Für eine barrierefreie Nutzung wurde ein eigener Taster auf der Rückseite der Geräte vorgesehen, um direkt in die Bedienmaske zu gelangen. Das ermöglicht mehr Unabhängigkeit und zeitaufwändiger Support entfällt.

Seiten: 1 2Auf einer Seite lesen
