Magnetische Längenmessung in der Y-Achse

Holzbearbeitung vertikal

Vor 60 Jahren entwickelte Schreiner Ludwig Striebig eine vertikale Holzbearbeitungsmaschine, mit der er den vertikalen und horizontalen Zuschnitt äußerst platzsparend durchführen konnte, und brachte sie in die Serienproduktion. Seitdem entwickelte die Striebig AG die vertikale Sägetechnik kontinuierlich weiter und etablierte weitere Varianten mit mehr Technik und Automatisierungselementen. In vielen der Maschinen sind Messsysteme von Siko im Einsatz, die zur Wegmessung der X- und Y-Achse dienen.

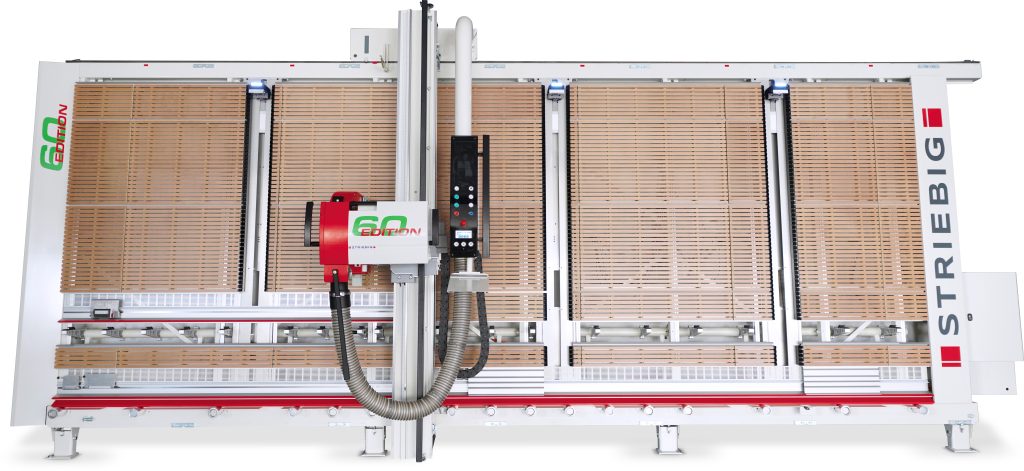

Bei der neuesten „Edition 60“, die Striebig anlässlich des 60-jährigen Bestehens eine neue vertikale Plattensäge herausgebracht: die  „Edition 60“.
Bei der neuesten „Edition 60“, die Striebig anlässlich des 60-jährigen Bestehens eine neue vertikale Plattensäge herausgebracht: die „Edition 60“.Bild: Striebig AG

Der Zuschnitt von großen Holzplatten beansprucht sehr viel Raum bei Nutzung horizontaler Plattenaufteilsägen. Eine vertikale Plattensäge ist in vielen Schreinereien und Baumärkten vertreten, weil sie eine enorme Platzersparnis verspricht und einfach und ergonomisch zu bedienen ist. Die Holzplatte wird in einem Sägerahmen in einem Fünf-Grad-Winkel auf Rollen gestellt und angelehnt. Mit einem beweglichen Sägeaggregat kann nun vertikal und horizontal der Zuschnitt erfolgen. Die Maße für die jeweilige Platte können über ein digitales Messsystem von Siko sowohl für die X-Achse als auch für die Y-Achse eingestellt werden. Das magnetische Messsystem ermöglicht einen auf den Zehntel Millimeter genauen Zuschnitt. Zusätzlich verfügt das Messsystem über eine Feinverstellung, das heißt wenn die grobe Position erreicht ist, können Zehntel Millimeter nachverstellt werden.

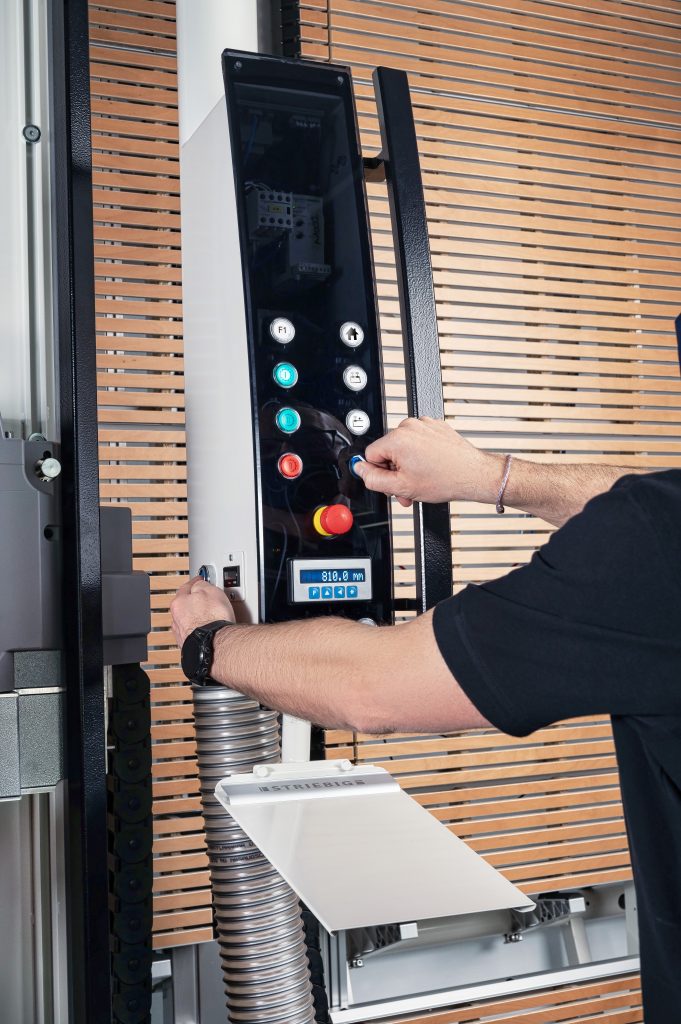

 Durch die Zweihandbedienung ist eine Verletzungsgefahr während des Positioniervorgangs ausgeschlossen.
Durch die Zweihandbedienung ist eine Verletzungsgefahr während des Positioniervorgangs ausgeschlossen.Bild: Striebig AG

Magnetische Längenmessung

Gerade in der Holzbearbeitung sind magnetische Messsysteme für die Längenmessung ideal. Es handelt sich um ein berührungsloses Verfahren, bei dem ein magnetischer Sensor ein Magnetband in einem definierten Abstand abtastet. „Vorteilhaft sind die Robustheit, Verschleißfreiheit und in unserem Bereich insbesondere die Unempfindlichkeit gegenüber Verschmutzungen z.B. durch Späne und Staub“, erklärt Pius Elmiger, Head of Development & Engineering bei Striebig. „Ein empfindliches optisches System beispielsweise kommt in dieser rauen Arbeitsumgebung nicht in Frage. Mechanische Seilzugsysteme unterliegen wiederum einem höheren Verschleiß, sodass die magnetische Messung das Verfahren der Wahl für unsere Striebig-Sägen ist.“

Digitale Messanzeige für die Y-Achse

Bei der neuesten Edition 60, die Striebig anlässlich des 60-jährigen Bestehens herausgebracht hat, kommt für die Einstellungen der Maße auf der Y-Achse die digitale Messanzeige MA502 zum Einsatz (inkl. des Magnetsensors MS500), die speziell auf die individuellen Anforderungen dieser neuen Holzbearbeitungsmaschine angepasst wurde. Das bestehende autonome Messsystem für die Maßeinstellung des vertikalen Schnitts auf der X-Achse wurde beibehalten.

Die Edition 60 ist eine Weiterentwicklung der handbetriebenen Standard-S-Maschine, die über besondere zusätzliche Merkmale verfügt, allen voran die integrierte Plattenabsenkvorrichtung. Diese ermöglicht einen ergonomischen und fließenden Ein-Personen-Plattenzuschnitt. Wenn unten ein Besäumschnitt erfolgen sollte, musste die Platte bisher von zwei Personen angehoben und gedreht werden und der Schnitt dann oben erfolgen. Dieser zusätzliche Schritt entfällt aufgrund der Plattenabsenkvorrichtung, die die Holzplatte greift, anhebt und festhält. Auf diese Weise ist unten ein präziser Schnitt möglich. Die umfassende Grundausstattung ermöglicht zudem kurze Prozesszeiten und einen sicheren, handgeführten Arbeitsablauf. Der Sägerahmen wurde zusätzlich stabilisiert; damit können pro Plattenabsenkeinheit 80kg gehalten werden. Standardmäßig sind zwei Plattenabsenkeinheiten vorgesehen; eine dritte ist optional. Die Edition 60 bedient einen hohen Sicherheitsstandard, da eine Zweihandbedienung integriert ist, sodass der Bediener während des Positioniervorgangs nicht in den Sägebereich hineingreifen und sich verletzen kann.

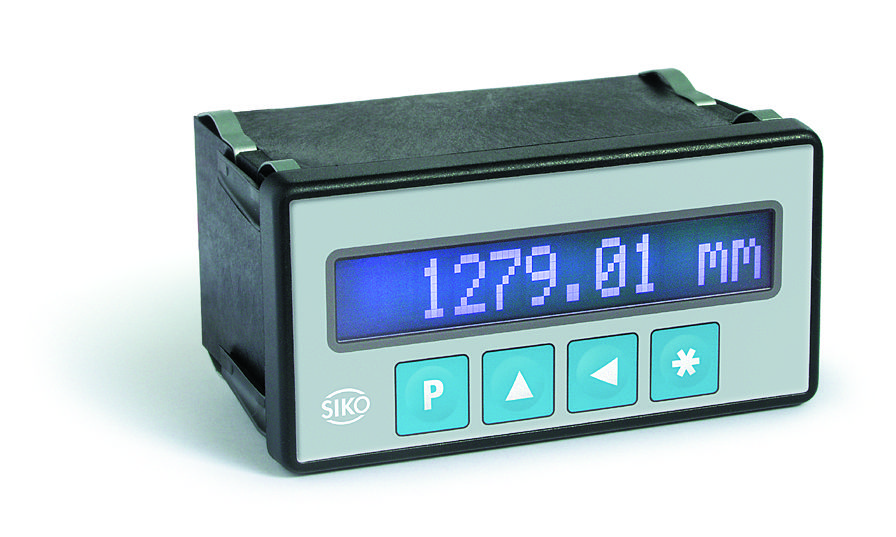

Bei der Edition 60  kommt für die Einstellungen der Maße auf der Y-Achse eine weitere digitale Messanzeige zu Einsatz: die MA502 von Siko.
Bei der Edition 60 kommt für die Einstellungen der Maße auf der Y-Achse eine weitere digitale Messanzeige zu Einsatz: die MA502 von Siko.Bild: Siko GmbH

Offsetwerte integrieren

Das neue Messsystem mit weiteren Funktionalitäten ist nötig, um bestimmte Offsetwerte, die sich durch die Plattenabsenkvorrichtung ergeben, auf der Y-Achse einstellen zu können. Die Basis für die Weiterentwicklung ist die Standard-Anzeige MA502, da die angebotene serielle Schnittstelle RS485 bereits passend für die Striebig-Maschinen war. Zum einen wurde ein Offsetwert für die Mittelauflage benötigt. Ein weiterer Offsetwert ergibt sich durch den genannten Besäumschnitt im unteren Bereich. Dafür wird die Platte mit der Plattenabsenkvorrichtung um 58mm angehoben. Dieser Versatz markiert den neuen Nullpunkt an der Unterkante der Platte, sodass nun eingestellt werden kann, wie groß der Besäumschnitt ausfallen soll. Zudem wurde das Referenzieren des Messsystems beim Einschalten der Maschine auf die neuen Anforderungen durch die veränderten Nullpunkte angepasst.

Bediensicherheit durch Texthinweise

Eine weitere Anforderung an die Messanzeige war die Möglichkeit, auch einfache freie Texte anzeigen zu lassen und so mit dem Bediener kommunizieren zu können. Es können Warnungen oder Fehler angezeigt werden, z.B. dass die Druckluft abfällt oder ein Fehler bei der Plattenabsenkvorrichtung aufgetreten ist. Zudem lassen sich allgemeine Infos einspielen, wie die bereits gelaufenen Netzstunden der Maschine oder des Motors. Die Messwerte werden von der Steuerung aufgezeichnet und auf der Messanzeige dargestellt.
