Mittelspannungsumrichter im Komplettpaket

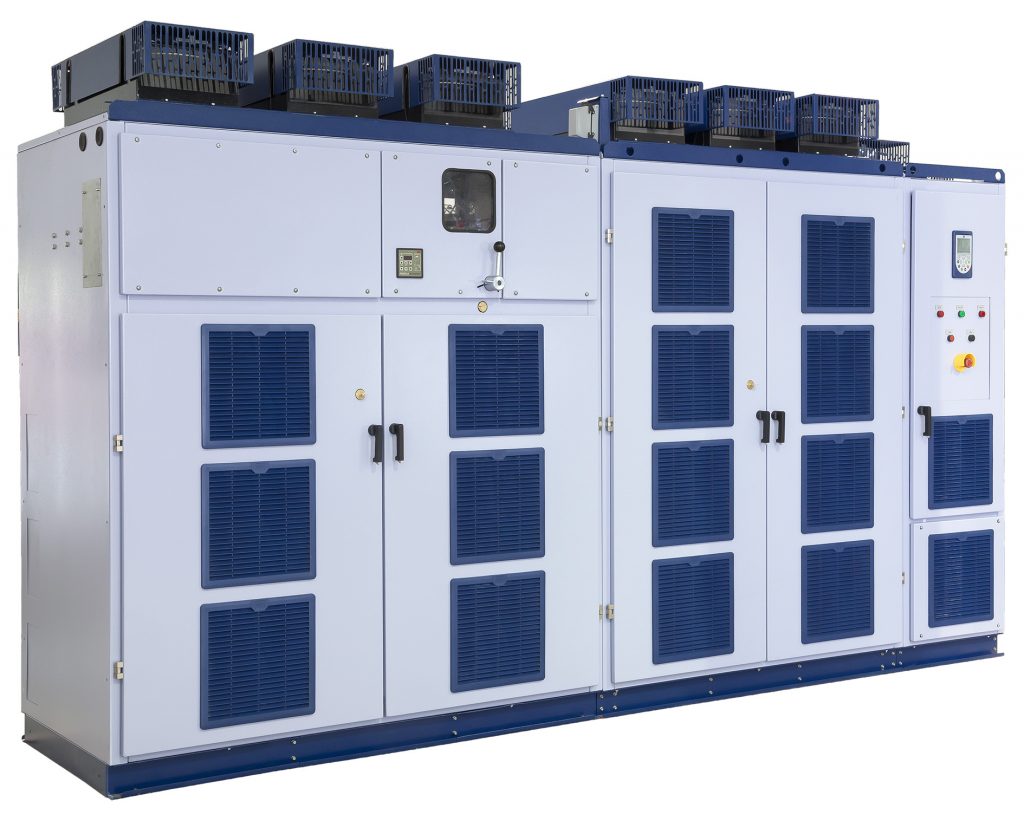

Der Mittelspannungsumrichter MVW3000 von WEG ist für Spannungen von 2,3 bis 8kV und Leistungen von 280 bis 2.400kW ausgelegt. Die Gerätebaureihe ist in Multilevel-Topologie mit kaskadierten H-Brücken (CHB) ausgeführt. Die Multilevel-Topologie basiert auf einer Reihenschaltung aus drei bis zehn (ausgangsspannungsabhängig) Niederspannungsleistungsteilen 690V mit IGBT Ausgangswechselrichterbrücke in H-Schaltung. Dadurch lassen sich unter Verwendung von bewährten Standardniederspannungskomponenten (Dioden, IGBTs und Kunststofffolienkondensator) auf kosteneffiziente Weise Ausgangsspannungspegel im Mittelspannungsbereich erreichen. Der Mittelspannungsumrichter kommt als Schaltschrank-integriertes Komplettsystem mit Mittelspannungs-Trennschalter, Sicherungen, Multilevel-Einspeisetransformator und Frequenzumrichter auf den Markt.

Watt Drive Antriebstechnik GmbH
