MehrwendelDrahtpotentiometer

Abgerundet wird das Programm durch die Serien ALIR17xxM und ALIR19xxM. Sie haben die gleichen Eigenschaften, ermöglichen aber den Betrieb mit einer radialen Achslast von bis zu 4N.
Abgerundet wird das Programm durch die Serien ALIR17xxM und ALIR19xxM. Sie haben die gleichen Eigenschaften, ermöglichen aber den Betrieb mit einer radialen Achslast von bis zu 4N.

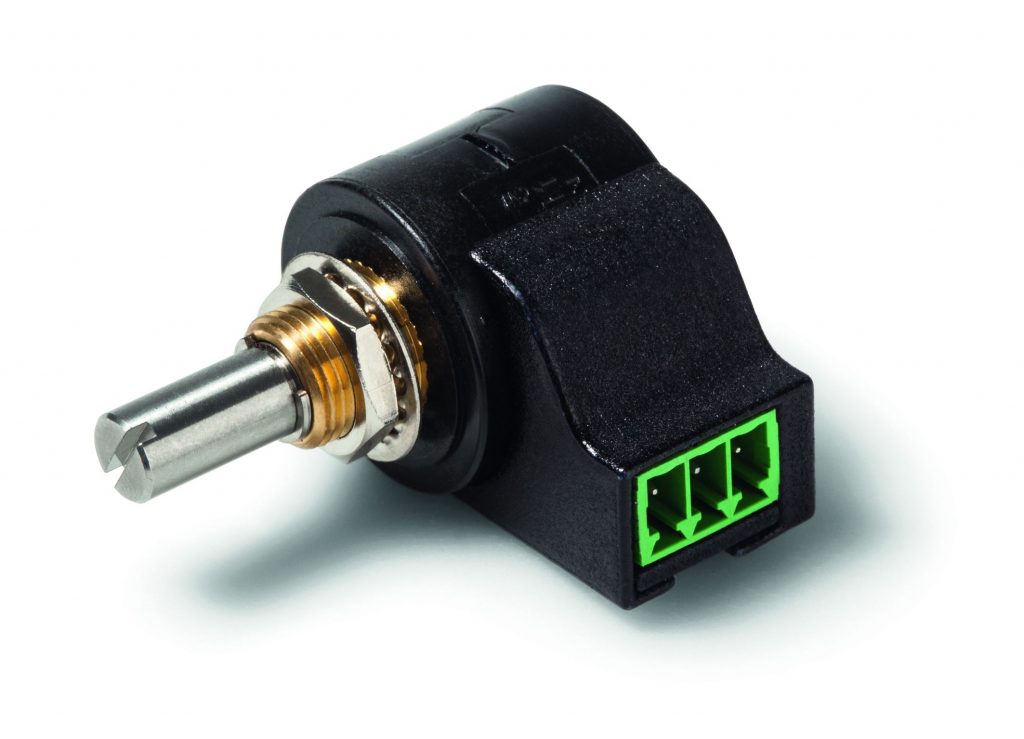

Die analogen Multiturn-Winkelsensoren der Serien AL17xxM und AL19xxM eignen sich als präzise Sollwertgeber. Die Mehrwendel-Drahtpotentiometer haben eine Linearitätstoleranz von 0,25%. Das 22mm-Gehäuse mit Zentralbefestigung kann mit einem optionalen Wellendichtring (IP54) abgedichtet werden. Weitere Optionen sind eine Tandemausführung für redundante Anschlüsse, unterschiedliche Widerstandswerte, Sonderwellengeometrien, eine rückseitige Welle sowie Kabel- und Steckervarianten. Beide Serien werden mit drei, fünf oder zehn Wendeln angeboten, wodurch sich elektrische Drehwinkel von 1.080, 1.800 oder 3.600° ergeben. Die Präzisionspotentiometer erreichen dabei eine maximale Lebensdauer von 300.000, 500.000 oder 1.000.000 Umdrehungen. Die maximale Verstellgeschwindigkeit beträgt 40U/min.

Thematik: Antriebstechnik
|
Megatron Elektronik GmbH & Co. KG
http://www.megatron.de
