Drehgeber und Positionssensoren

Kompakter Inkrementalgeber mit hoher Auflösung

Bild: Oriental Motor GmbH

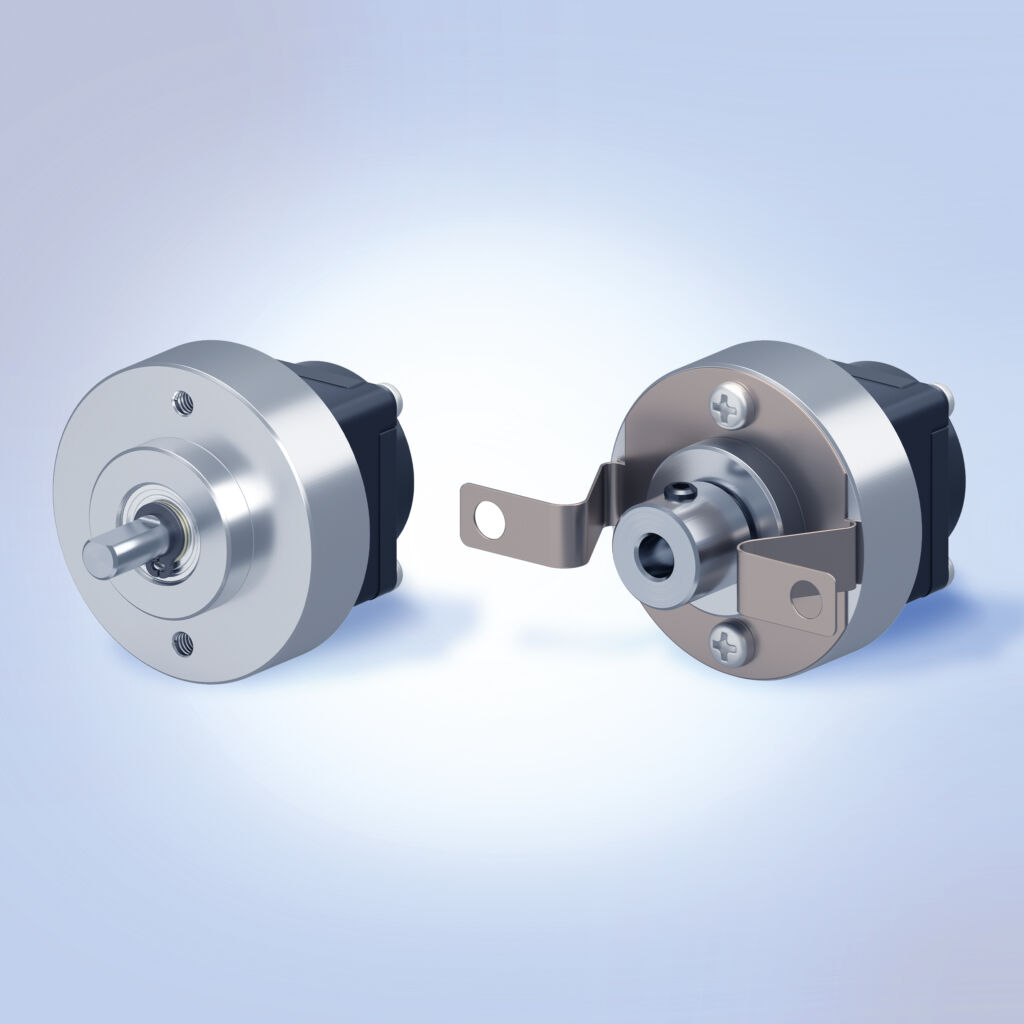

Der neue Inkrementalgeber von Oriental Motor ist auf hohe Auflösung und kompakte Bauweise ausgelegt. Die Encoder sind mit Auflösungen von 1.000 bzw. 2.000 Impulsen pro Umdrehung erhältlich und messen mit einer Winkelgenauigkeit von ±0,36°. Der Außendurchmesser beträgt 30mm und die Bautiefe 22. Es gibt Varianten mit Rundwelle und mit Hohlwelle. Alle Ausführungen verfügen über einen Spannungs- und einen Line-Driver-Ausgang, der das Ausgangssignal verstärkt. Der Encoder gibt drei Ausgangssignale aus (A, B, Z) und arbeitet mit einer maximalen Frequenz von 200kHz (Line Driver) bzw. 100kHz (Spannung). Für die Anbindung an die Anwendung sind sowohl Standardkabel als auch flexible abgeschirmte Kabel verfügbar. In Schutzart IP20 können die Geber bei Umgebungstemperaturen von –10 bis +85°C betrieben werden. Der Außendurchmesser der neuen Geber beträgt 30mm und die Bautiefe 22. Es gibt Varianten mit Rundwelle und mit Hohlwelle.
