Antriebslösungen für Robotik und Maschinenbau

Kompakte Getriebe für begrenzten Bauraum

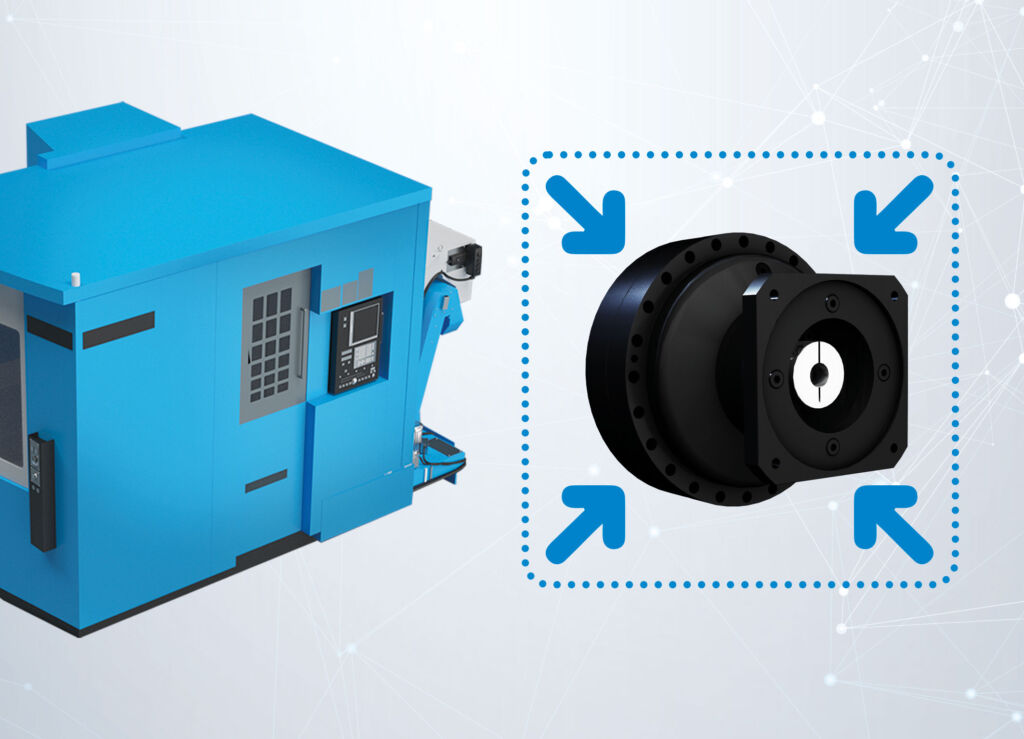

Über zwölf Millionen Nabtesco-Getriebesysteme sind aktuell weltweit im Einsatz.
Über zwölf Millionen Nabtesco-Getriebesysteme sind aktuell weltweit im Einsatz.Bild: ©MH/stock.abdobe.com / Nabtesco Precision Europe GmbH

Die Zykloidgetriebe von Nabtesco bieten hohe Zuverlässigkeit, Dynamik und Präzision. Durch den geringen Verschleiß wird zudem eine lange Lebensdauer sichergestellt. Die hohe Drehmomentdichte sorgt für eine kompakte Bauweise. Die Getriebe ermöglichen hohe Untersetzungen mit nur zwei oder drei Getriebestufen, ohne zusätzliche Vorstufen wie sie bei Standard-Planetengetrieben üblich sind. Konstruktionsbedingt sind sie darüber hinaus steifer, kompakter und leichter als mehrstufige Planetengetriebe. Gleichzeitig bieten sie eine hohe Widerstandsfähigkeit gegen Schockbelastungen (bis zu 500 % des Nenndrehmoments). Bei den anwenderfreundlichen Vollwellengetriebe der Baureihen Neco nd Neco HT garantiert ein System mit modularen Hülsen und Flanschen die unkomplizierte Adaption gängiger Servomotoren. Das gewährleistet hohe Flexibilität, einfache Konfiguration, schnelle Montage sowie kurze Lieferzeiten. Die Hohlwellengetriebe der Serie RD-C sind als Koaxial- (RDS-C), Parallelwellen- (RDP-C) oder Winkelgetriebe (RDR-C) erhältlich und damit sehr vielseitig einsetzbar. Die Hohlwelle ist großzügig dimensioniert und bietet ausreichend Platz für Kabel und Schläuche. Sie bleibt nicht starr, sondern dreht konstruktionsbedingt mit der Abtriebsdrehzahl mit. Dadurch kann über einen Geber an der Hohlwelle die Position der Antriebswelle direkt ermittelt werden. Speziell für mobile Anwendungen hat Nabtesco eine vollintegrierte, dezentrale Antriebseinheit mit Mecanum-Rad entwickelt. Die Radantriebe erlauben auch auf wenig Raum hohe Drehmomentleistungen und verfügen über eine integrierte Hauptlagerung, die die auftretenden Radial- und Axialkräfte aufnimmt. Aufgrund der verbauten Zykloidgetriebe arbeitet das kompakte und robuste Antriebskonzept völlig wartungsfrei. Alle erforderlichen Komponenten sind in der Radeinheit untergebracht, was hohe Gestaltungsfreiheit bei der Konstruktion von FTS-Lösungen bietet.

Nabtesco Precision Europe GmbH
