Hochpräzise Hohlwellengetriebe für schwere Lasten

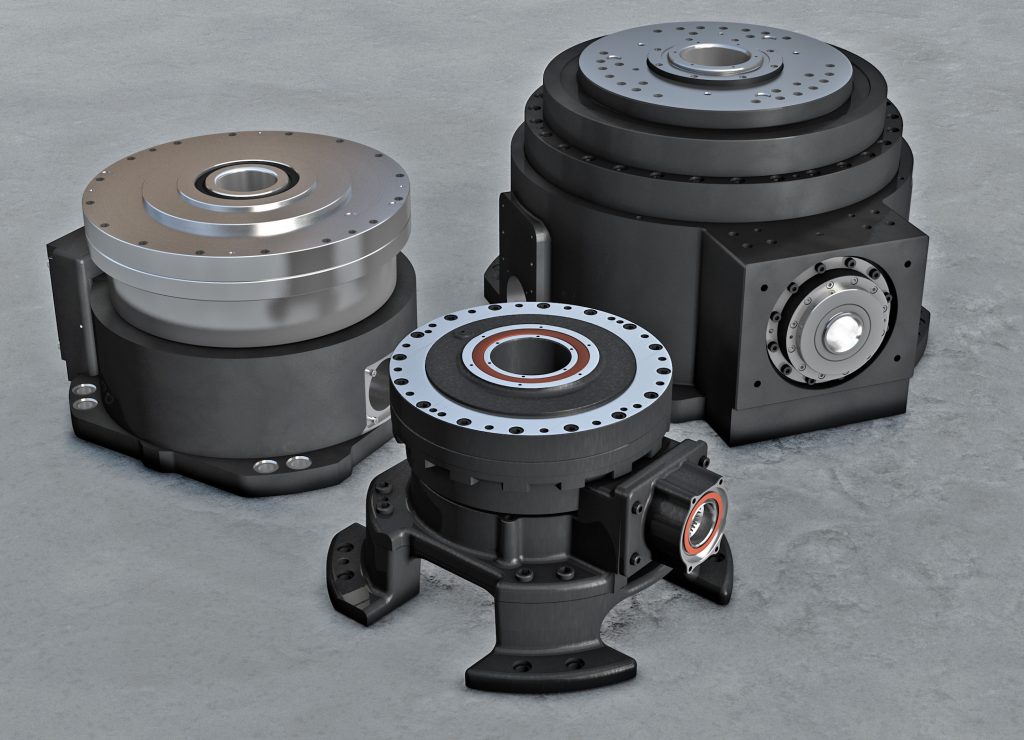

Die leistungsstarken und kompakten Zykloidgetriebe der RS-Serie von Nabtesco sind für Axiallasten bis zu 9t ausgelegt und positionieren selbst schwerste Lasten hochpräzise. Aktuell sind die Getriebeköpfe mit Hohlwelle in drei Baugrößen verfügbar.
Die leistungsstarken und kompakten Zykloidgetriebe der RS-Serie von Nabtesco sind für Axiallasten bis zu 9t ausgelegt und positionieren selbst schwerste Lasten hochpräzise. Aktuell sind die Getriebeköpfe mit Hohlwelle in drei Baugrößen verfügbar.

Mit der RS-Serie hat Nabtesco hochpräzise Zykloidgetriebe im Portfolio, die sich durch eine kompakte Bauform sowie hohe Kraft und Positioniergenauigkeit auszeichnen. Damit eignen sich die Getriebeköpfe für schwere Lasten und den Einsatz in Drehtischen oder Positionierern. Sie sind für Axiallasten bis zu 9t ausgelegt. Die gusseiserne Basis lässt sich einfach am Boden montieren und gewährleistet einen stabilen Stand. Der Motor wird im rechten Winkel angebaut und ist damit leicht zugänglich. Durch die stabile, strapazierfähige Konstruktion sowie die hohe Leistungsfähigkeit sind die RS-Exzentergetriebe laut Hersteller herkömmlichen Nockenwellen- und Schneckengetrieben überlegen. Die Zykloidgetriebe ermöglichen schnelles Beschleunigen sowie Abbremsen und sorgen für die exakte Aufbringung von Schweißpunkten im Zehntelmillimeter-Bereich. Die Hohlwellengetriebe der RS-Serie zeichnen sich durch ein geringes Spiel von <1arcmin aus, was geringen Verschleiß und eine hohe Lebensdauer gewährleistet. Die kompakte Bauform der Getriebeköpfe mit Gesamthöhen zwischen 265 und 400mm eignet sich gut für Anwendungen mit geringem Bauraum. Aktuell ist die Serie in drei Baugrößen verfügbar. Das Modell RS-260A unterstützt Nenndrehmomente von 2.548Nm sowie Beschleunigungs- und Bremsmomente von 6.370Nm. Es kann Traglasten von 2,5t aufnehmen. Beim Modell RS-320A/B beträgt das Nenndrehmoment 3.136Nm und das zulässige Beschleunigungs- und Bremsmoment 7.840Nm. Das integrierte Hauptlager erlaubt Axiallasten von 5t. Der stärkste Typ RS-900A (Nenndrehmoment 8.820Nm /Beschleunigungs- und Bremsmoment 17.640Nm) bewegt bis zu 9t schwere Lasten.

Ausgabe:
Nabtesco Precision Europe GmbH
