Präzise Positionsmessung auf engstem Raum

Absolutwertgeber für kleine Servomotoren

Der Absolutwertgeber Acuro AM34 von Hengstler ermöglicht Antriebstechnik-Herstellern die Produktion sehr kompakter Servomotoren.

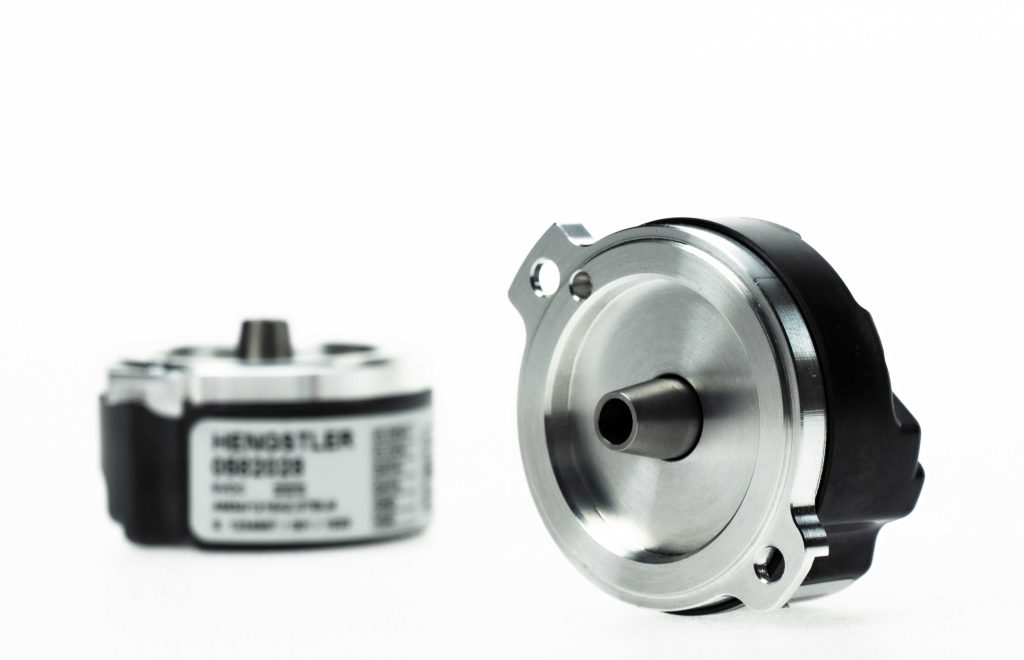

Der Absolutwertgeber Acuro AM34 von Hengstler ermöglicht Antriebstechnik-Herstellern die Produktion sehr kompakter Servomotoren.Bild: Hengstler GmbH

Der neue Absolutwertgeber Acuro AM34 von Hengstler hat eine Einbautiefe von weniger als 20mm, was die Konstruktion von Servomotoren mit geringen Abmessungen ermöglicht. Der Encoder hat eine Positioniergenauigkeit von ±120 Winkelsekunden, ist darüber hinaus lagerlos und erzeugt daher kaum Eigenwärme. Servomotoren mit diesen Drehgebern lassen sich daher im höchsten Drehzahlbereich betreiben. Die Auflösung beträgt 16 bis 20Bit in der Singleturn-Ausführung und 12Bit in der Multiturn-Variante. Der Arbeitstemperaturbereich liegt zwischen –40 bis +120°C. Die Bauteile sind für Drehzahlen von bis zu 12.000min-1 ausgelegt und verfügen über eine BiSS-/SSI-Schnittstelle für die digitale Automation. Zudem besitzen sie ein elektronisches Datenblatt (EDS). Für Antriebstechnik-Hersteller ist die Integration in ihre Motoren wegen der Montagetoleranzen von ±0,5mm axial und ±0,1mm radial ebenfalls einfach.
