Drehzahlüberwachung: Portfolio berücksichtigt individuelle Risikoanalysen
Bei der sicherheitsgerichteten Überwachung von Antrieben ermöglicht das Portfolio von Bihl+Wiedemann technisch und wirtschaftlich effiziente Lösungen, die sich an konkreten Risikoanalysen und Gefährdungssituationen orientieren. Basis sind die sicherheitszertifizierten Kleinsteuerungen und Gateways, die um bis zu 62 sichere Module erweitert werden können. In Applikationen, in denen noch mehr sichere E/As benötigt oder unterschiedliche Anlagenteile miteinander verbunden werden sollen, können bis zu 31 Kopfstationen mit Safe Link über Ethernet sicher gekoppelt werden. Die Gateways bieten Schnittstellen für alle gängigen Feldbussysteme – und damit entsprechende Remote-Diagnosemöglichkeiten – und sind in der Lage, sowohl Safety- als auch Standardsignale zu verarbeiten. Über die lokalen sicheren Eingänge lassen sich mit Hilfe von Standardsensoren verschiedene Motion-Control-Funktionen konfigurieren. Bei der Drehzahlüberwachung können je nach Gerät bis zu sechs Achsen einkanalig eingebunden werden, wobei die Anforderungen von PL c bzw. SIL1 erfüllt werden. Es ist aber auch möglich, drei Achsen zweikanalig zu überwachen und so das höhere Schutzniveau PL d bzw. SIL2 zu gewährleisten. Diese Sicherheitskategorien erreichen die Kleinsteuerungen auch mit der Funktion des Stillstandswächters, mit der bis zu drei Achsen zweikanalig überwacht werden können. Mit dem Drehzahlwächter lässt sich für bis zu zwei Achsen Sicherheit in der höchsten Kategorie – sprich PL e bzw. SIL3 – erreichen. Die Besonderheit dabei ist, dass nahezu beliebig viele, praxisrelevante Sicherheitsfunktionen projektiert und simultan überwacht werden können. Die beiden elektronischen sicheren Ausgänge des Drehzahlwächters bieten – dank sehr schneller Abschaltzeiten – auch für High-Speed-Applikationen die notwendige Geschwindigkeit.
Einsatz von Drehzahlwächtern bei Fahrgeschäften –

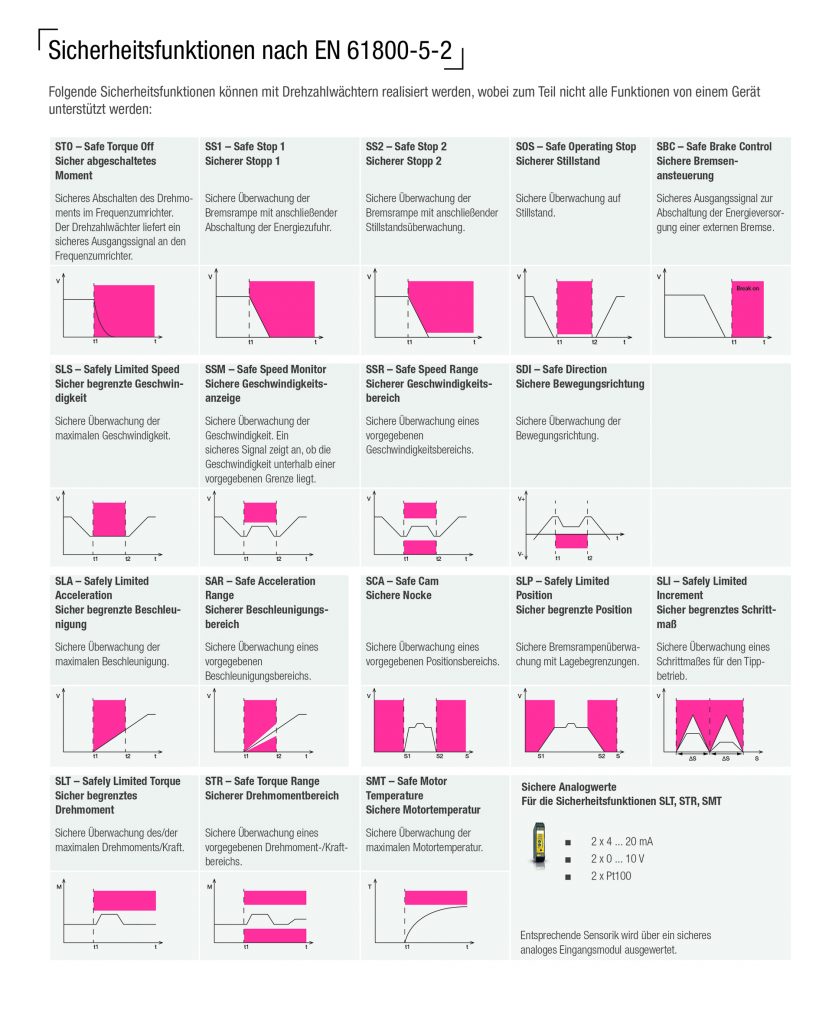

Sicherheitsfunktionen nach EN61800-5-2 –
Erläuterungen/Quellen
- 1: DIN EN ISO14119: Sicherheit von Maschinen – Verriegelungseinrichtungen in Verbindung mit trennenden Schutzeinrichtungen – Leitsätze für Gestaltung und Auswahl
- 2: Sicherheitsfunktionen aus DIN EN61800-5-2: IFA Report 7/2013: Sichere Antriebssteuerungen mit Frequenzumrichtern, IFA Institut für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung
