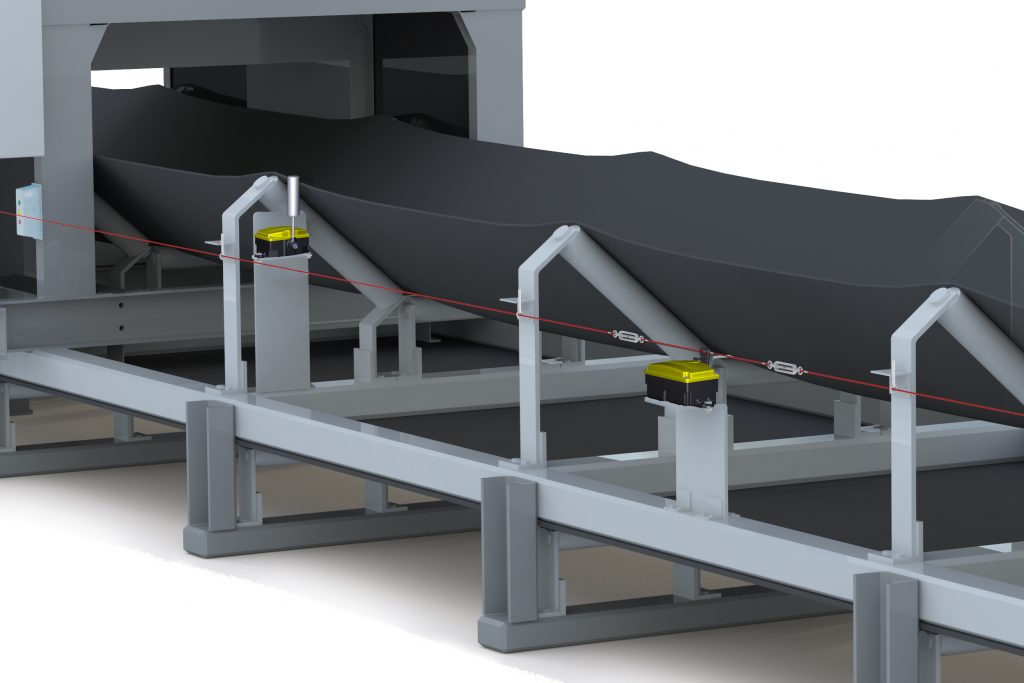

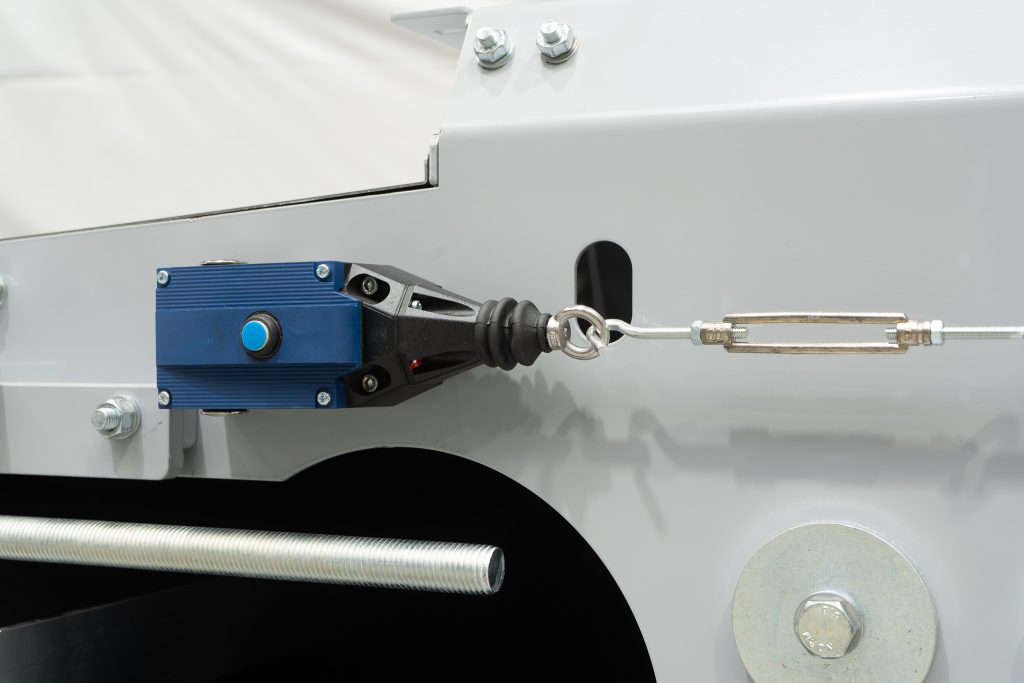

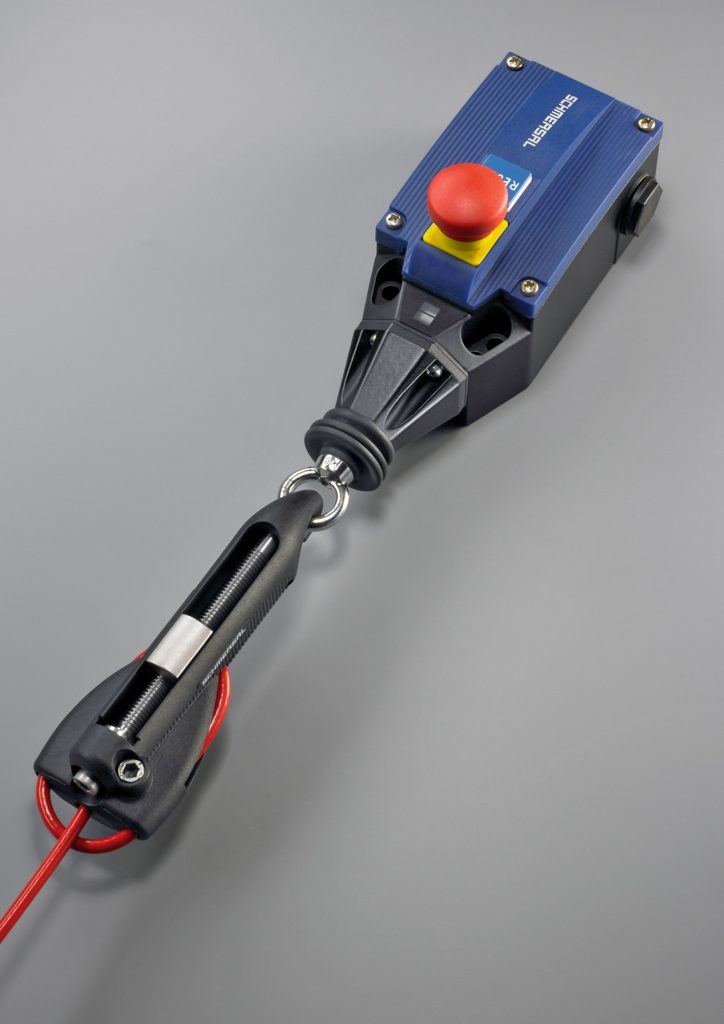

In der weiten Welt der Schaltgeräte sind die neuen Seilzug-Notschalter eher fürs Grobe zuständig. Sie werden zum Beispiel an Schüttgutförderanlagen in der Gewinnungs- und Rohstoffindustrie sowie im Bergbau eingesetzt. Dort ermöglichen sie dem Personal im Gefahrenfall das sofortige sichere Stillsetzen des Bandes an jedem Punkt der Förderstrecke, die pro Sicherheitsschaltgerät bis zu 200m (2x100m) lang sein kann. Die integrierte Seilzug- und Seilrissüberwachung gewährleistet dabei einen jederzeit zuverlässigen und sicheren Anlagenbetrieb.
Eine Grundkonstruktion – verschiedene Schaltgerätetypen

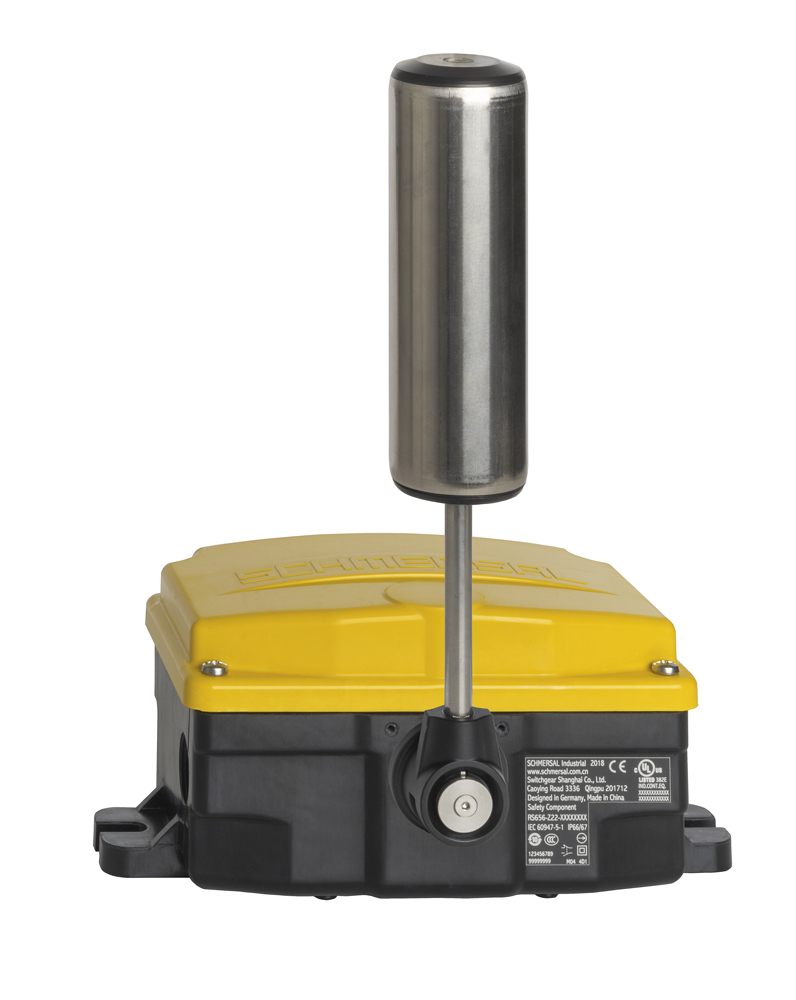

Dem Anwendungsbereich entsprechend sind diese Sicherheitsschaltgeräte sehr robust konstruiert. Die neue HDS-Baureihe von Schmersal wurde für den Einsatz unter extremen Umgebungsbedingungen entwickelt und ist in zwei Gehäusewerkstoffen verfügbar. In korrosiver Umgebung ist der Duroplast-Hochleistungskunststoff die richtige Wahl, z.B. bei Umschlagsanlagen in Häfen und in der Düngemittelproduktion. Die Graugussvariante bietet sich überall dort an, wo hohe mechanische Beanspruchungen zu erwarten sind, etwa in der Stahlerzeugung und -verarbeitung sowie bei der Förderung von mineralischen Rohstoffen. Bei den HDS-Schaltgeräten handelt es sich genau genommen nicht um eine einzelne Baureihe, sondern um eine modular konstruierte Plattform: Auf der Basis eines Grundmodells lassen sich mit unterschiedlichen Funktionseinheiten verschiedene Schaltertypen realisieren. Neben Seilzug-Notschaltern gehören auch schwere Positionsschalter und Bandschieflaufschalter zum HDS-Programm.
Einfache Verdrahtung oder Einbindung in Netzwerklösungen
Das äußere Erscheinungsbild und die Heavy Duty-Eigenschaften der neuen Schalterplattform entsprechen den klassischen Anforderungen der Schwerindustrie. Auf der elektrotechnischen Ebene und mit Blick auf die Anschalt- und Integrationsmöglichkeiten ist die neue Baureihe jedoch sehr innovativ. Die Seilzug-Notschalter können optional über die integrierte Dupline-Zweidraht-Bus-Schnittstelle in übergeordnete Sicherheitskreise integriert werden. Das erlaubt die Vernetzung mehrerer Schalter über eine einfache Reihenschaltung und ist insbesondere bei weitläufigen Anlagen – wie sie in der Schüttgut-Fördertechnik häufig vorkommen – ein Vorteil. Aus Sicht des Anwenders vereinfacht sich in diesem Fall der Installationsaufwand deutlich – ohne Beeinträchtigung des Sicherheitsniveaus.
Schwere Schaltgeräte mit integriertem Funksender
Ganz neu hingegen ist eine weitere Möglichkeit der Anschaltung, die sich zurzeit noch im Feldtest befindet. In die Gehäuse der HDS-Schaltgeräte wurden Funksender integriert, über die Diagnoseinformationen einfacher und vor allem effizienter übermittelt werden können. Die Schaltgeräte werden in ein Mesh-Netzwerk auf Bluetooth-Basis eingebunden, das die Übertragung von Statusdaten über Entfernungen von bis zu 250m von einem Teilnehmer zum nächsten erlaubt. Auf diese Weise ist eine Kommunikation über mehrere Kilometer möglich. Damit wird insbesondere bei großflächigen Förderanlagen das Monitoring der Schaltgeräte erheblich vereinfacht.
