Sicherheitslaserscanner für Profinet und Ethernet/IP

Meistert bis zu 128 Überwachungsszenarien

Der neue Sicherheits-Laserscanner Microscan3 Pro, den Sick auf der Hannover Messe 2018 erstmals präsentierte, zeichnet sich durch erweiterte Funktionalitäten für Robotik-Applikationen und mobile Anwendungen aus. Zudem bieten Schnittstellen für Profinet Profisafe und für Ethernet/IP CIP Safety eine nochmals verbesserte Integrationsflexibilität.

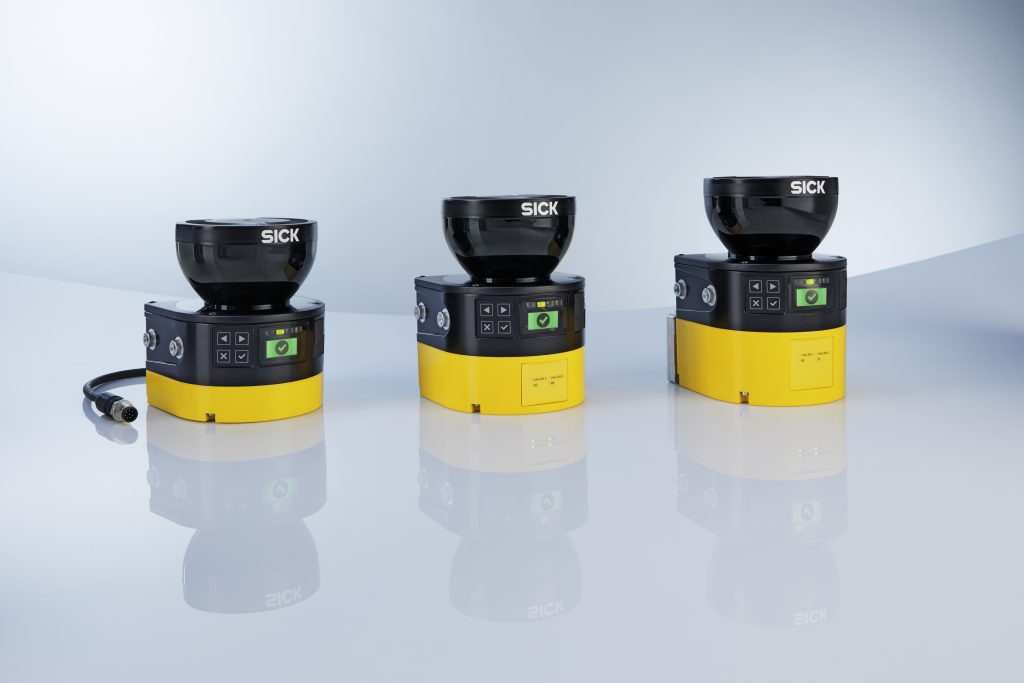

Mit bis zu acht simultanen Schutzfeldern und 128 individuellen Feldern sowie Netzwerkschnittstellen für Profinet und für EtherNet/IP wird der Sicherheits-Laserscanner microScan3 Pro zum Wegbereiter noch effizienterer Applikationslösungen.
Mit bis zu acht simultanen Schutzfeldern und 128 individuellen Feldern sowie Netzwerkschnittstellen für Profinet und für EtherNet/IP wird der Sicherheits-Laserscanner microScan3 Pro zum Wegbereiter noch effizienterer Applikationslösungen. Bild: Sick AG

Mit den bis zu acht simultanen Schutzfeldern und 128 individuellen Feldern des Microscan3 Pro können bis zu 128 Überwachungsszenarien applikationsspezifisch eingerichtet werden. Die Bewegungsabläufe von Robotern und Fahrzeugen lassen sich so in extrem feiner Abstufung überwachen – Handhabungs- und Transportprozesse sind dadurch in besserer Bewegungskontinuität mit weniger Stopps und somit höherer Produktivität ausführbar. Ein besonderer Zusatznutzen für Fahrerlose Transportsysteme (FTS) ist die Möglichkeit, die präzisen Messdaten des Sicherheits-Laserscanners für die Fahrzeugnavigation zu verwenden.

Erweiterte Funktionen als Wegbereiter für zukünftige Lösungen

Mit Hilfe der bis zu 128 möglichen Schutz-, Warn- und Konturerfassungsfelder wird das sichere Fahr-, Brems- und Beschleunigungsverhalten autonomer Fahrzeuge automatisch an individuelle Gegebenheiten wie die Fahrzeugbeladung, die Geschwindigkeit oder das Streckenlayout angepasst. Dies ermöglicht ein gleichmäßigeres und effizienteres Fahrverhalten der Fahrzeuge – auch in Kurven oder beim Heranfahren an Übergabestellen oder detektierte Hindernisse. Dadurch steigt insgesamt die intralogistische Produktivität der Fahrzeuge. Parallel zur sicherheitsgerichteten Überwachung liefern die Laserscanner auch hochpräzise Messwerte, die zur Fahrzeugnavigation genutzt werden können. Die kontinuierliche Konturdetektion durch die Sicherheits-Laserscanner liefert die Basis für die Fahrzeugpositionierung und Navigation. In der Robotik ermöglichen die erweiterten Funktionalitäten ebenfalls eine individuellere Auslegung von Warn- und Schutzfeldern und Überwachungsszenarien sowie eine feiner granulierte Bewegungssteuerung. Davon profitieren insbesondere Mensch-Roboter-Anwendungen, bei denen sich beide Teilnehmer zum gleichen Zeitpunkt den selben Arbeitsraum teilen. Die Bewegungssteuerung eines Roboters innerhalb seines geplanten Einsatzumfelds kann mit Hilfe der sicheren Informationen des Sicherheits-Laserscanners sehr präzise an die Position eines Menschen angepasst werden. Abhängig von den Geschwindigkeiten und den Verfahrwegen werden die Sicherheitsabstände dabei permanent überwacht und der Roboter abhängig vom tatsächlichen Gefährdungsgrad verlangsamt, gestoppt oder seine Bewegungsrichtung verändert. Vergrößert sich der Abstand zwischen Bediener und Maschine wieder über den Mindestabstand hinaus, kann das Robotersystem seine Bewegungen mit üblichen Geschwindigkeiten und Verfahrwegen automatisch fortführen. Durch dieses automatische, adaptive Verhalten erreicht die gesamte Mensch-Roboter-Applikation dank des Geräts ein hohes Maß an Sicherheit und Produktivität zugleich.

Flexibilität bei der Netzwerkintegration

Mit den Netzwerkschnittstellen Profinet Profisafe und Ethernet/IP CIP Safety können die Sicherheits-Laserscanner in Kommunikationsstrukturen integriert werden, wie sie in der Robotik und in FTS-Anlagen weit verbreitet sind. Die Ethernet-basierte Übertragung von sicherheitsgerichteten Daten und nicht sicheren Daten zu einer Sicherheitssteuerung erfolgt dabei über ein gemeinsames Kabel. Interessant sind die Anbindungsmöglichkeiten dieser Sicherheits-Laserscanner an einen Profisafe- oder einen CIP Safety-Master beispielsweise für Roboter-Hersteller, denn viele Roboter verfügen über eine Slave/Master-Funktion mit Profisafe oder eine CIP Safety. Auch FTS-Herstellern kommt die verbesserte Konnektivität zugute, wenn sie beispielsweise das Steuerungskonzept ihrer Fahrzeuge von einer Standard- auf eine Safety-Steuerung umstellen, die ihrerseits sichere Feldbusse unterstützt. Schließlich bieten die Schnittstellen für Profinet Profisafe und Ethernet/IP CIP Safety die Möglichkeit, sowohl in FTS- als auch in Robotik-Applikationen zwischen Automatisierungssystemen unterschiedlicher Hersteller zu wählen – und so die Vorgaben beispielsweise von Automobilherstellern sicher, funktional und wirtschaftlich umzusetzen. Für ausgewählte Kunden ist bereits eine Version des Sicherheits-Laserscanners mit Sick-spezifischer EFI-pro Schnittstelle (auf Basis von Ethernet/IP CIP Safety) verfügbar. Sie ermöglicht die direkte Kommunikation mit der modularen Sicherheitssteuerung FlexiSoft, wodurch sich die Integrationsmöglichkeiten in sicherheitsbezogene Applikationen erweitern und sichere Systemlösungen des Anbieters noch effizienter umgesetzt werden können.

Zertifizierte Sicherheit

Wie der bereits im Markt eingeführte Sicherheits-Laserscanner Microscan3 in der Ausstattungsvariante Core erfüllt auch der im Funktionsumfang erweiterte Microscan3 Pro, der ab Juni 2018 verfügbar sein wird, die relevanten sicherheitstechnischen Normen und Kenngrößen: Typ 3 nach IEC EN61496-3, SIL2 nach IEC61508 und SIL2CL2 nach EN62061, Kategorie 3 sowie Performance Level d nach EN ISO13849.

Seiten: 1 2Auf einer Seite lesen
