Hochwertige Convenience-Food-Produkte sind heute mehr und mehr gefragt. Durch den zunehmend steigenden Stellenwert der ‚Work-Life-Balance‘ erhöht sich die Nachfrage nach einfach zuzubereitenden, qualitativ hochwertigen Lebensmitteln. In den vergangenen Jahren hat sich die Firma Stephan Machinery zu einem führenden Hersteller von Maschinen zur Produktion verschiedenster Lebensmittelprodukte entwickelt. Das Unternehmen, das 1953 von der Familie Stephan in Hameln in der Nähe von Hannover gegründet wurde, verfügt über eine eigene Engineering-Abteilung und kann so seinen Kunden in der Lebensmittelindustrie schlüsselfertige Lösungen bieten. Dem Trend zu mehr Convenience-Produkten folgend, hat Stephan das Vacutherm-System entwickelt und – in enger Zusammenarbeit mit den Feinkostherstellern – kontinuierlich optimiert. Mit dieser Anlage werden Suppen, Pasta-Saucen, klassische Saucen, Mayonnaise/Ketchup, Dressings, Dips und Babynahrung in unterschiedlichen Chargengrößen hergestellt – von 400 bis 1.200 Litern.
Breites Spektrum an Applikationen mit dem externen Homogenisator

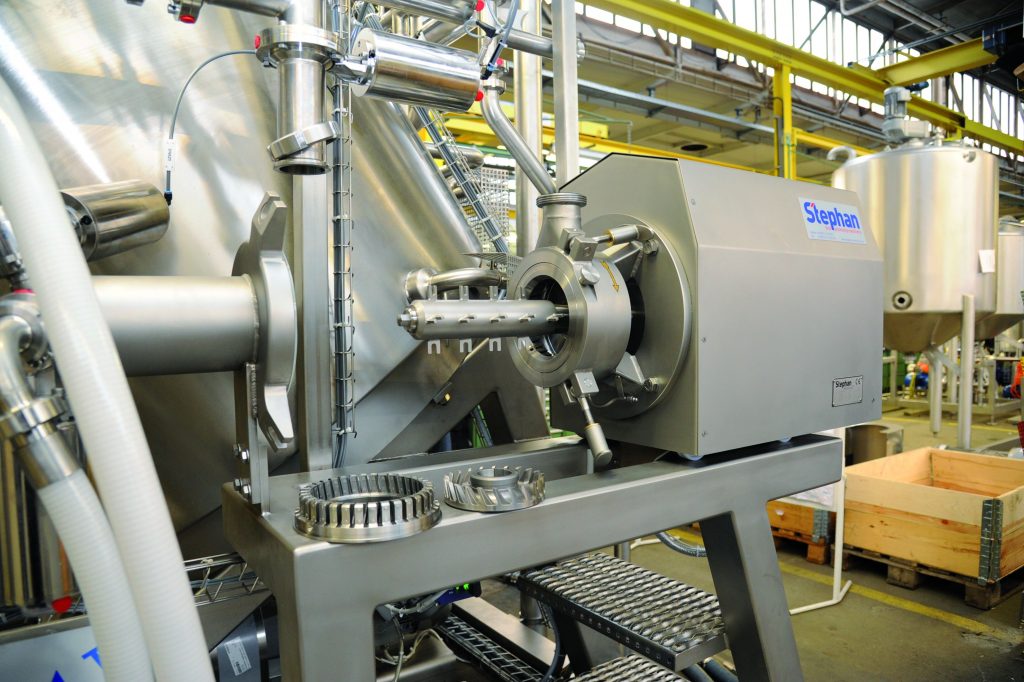

Die Basiskomponenten des Prozesssystems sind ein diagonal gestellter, vakuumdichter Mischbehälter mit Mischwerkzeug und ein externer Homogenisator, der Microcut MV. Die spezielle Geometrie des Behälters und des Mischarms gewährleistet eine effektive und schonende Vermischung unterschiedlichster Rohmaterialien. Der Microcut MV arbeitet nach dem Rotor-Stator-Prinzip, sodass die Rohmaterialien zerkleinert und emulgiert werden. „Der Vorteil des Microcut ist es, dass er über verschiedene Werkzeuge verfügt, die Geschwindigkeiten von 300 und bis zu 3.000 Umdrehungen pro Minute erreichen – je nachdem, welche Partikelgröße die Rezeptur des Kunden verlangt. Dadurch ist der Microcut sehr flexibel“, erläutert Stefan Zirpel, Automationsingenieur bei Stephan Machinery. Die Reproduzierbarkeit und die gleichbleibende Qualität von Charge zu Charge sind die wichtigsten Kriterien der Lebensmittelindustrie. Pürierte Kost beispielsweise, muss einen gleichmäßigen Feinheitsgrad aufweisen. Partikelgrößen, die von der Spezifikation des Produktes abweichen, dürfen nicht im Endprodukt enthalten sein. Im Microcut wird das Produkt mit dem kontaktlosen Rotor-Stator-Prinzip effizient bearbeitet. Auf einem Trägerring, dem Stator (Schneidring), sind einheitliche Schneidplatten aus Hartmetall fest montiert. Je nach gewähltem Schneidring wird eine Spaltweite von 0,1 bis 3,0mm erreicht. Der sich im Innenraum drehende Rotor (Schneidkopf), der ebenfalls mit Schneiden versehen ist, läuft mit einem Abstand zu den Klingen des Stators. Der Schnitt erfolgt auf der gesamten Schneidspaltlänge. Das Produkt wird gezielt durch dieses Schneidsystem geleitet, so dass es homogen zerkleinert und perfekt emulgiert die Maschine verlässt.
Sichere Bolzenzuhaltung

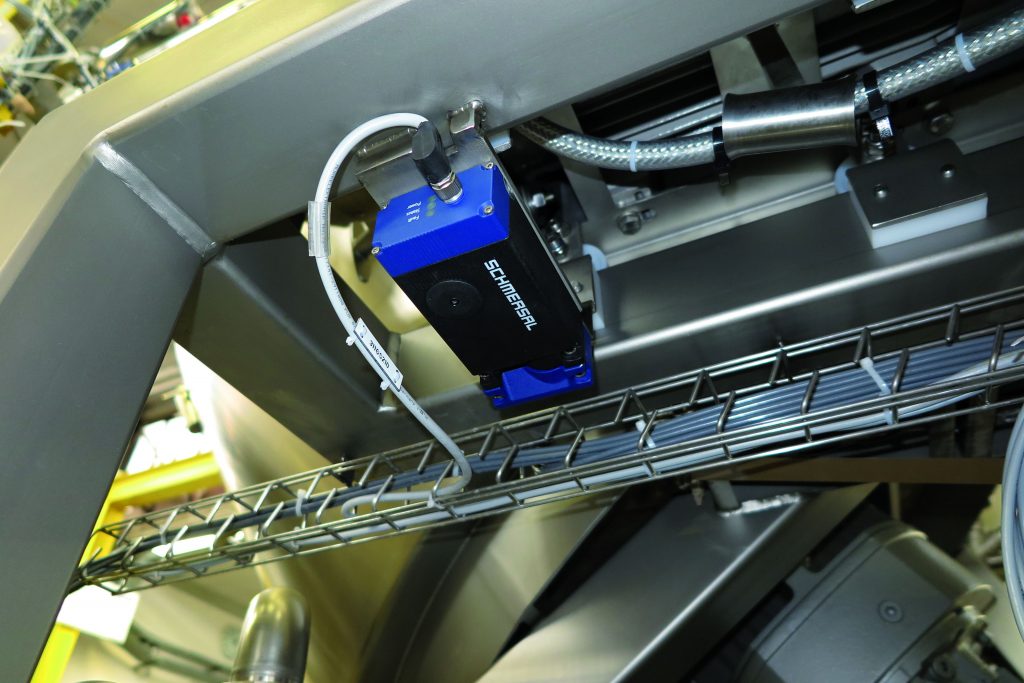

Das Schneidwerkzeug im Microcut befindet sich in einem robusten Edelstahlgehäuse, das zum Auswechseln der Werkzeuge und zu Reinigungs- und Wartungszwecken geöffnet wird. Abgesichert wird der Microcut nun mit der neuen Sicherheitszuhaltung AZM 400 von Schmersal. Dabei handelt es sich um eine sichere Bolzenzuhaltung, die aus der Zuhaltungseinheit mit Sensorik und motorgetriebenem Sperrbolzen sowie dem Betätiger besteht. Der Betätiger enthält ein codiertes RFID-Tag und eine Arretierungsöffnung in welche der Sperrbolzen einfährt. Sobald der Sperrbolzen eine ausreichende Eintauchtiefe in der Arretierungsöffnung des Betätigers erreicht, gilt die Schutzeinrichtung als sicher zugehalten und die Sicherheitsausgänge werden freigegeben. Dabei erreicht der AZM 400 eine Zuhaltekraft von 10.000N. „Diese sehr hohe Zuhaltekraft und die Bedienerfreundlichkeit des AZM 400 gehörten mit zu den Gründen, die uns veranlasst haben, uns für dieses Sicherheitsgerät zu entscheiden“, sagt Stefan Zirpel.
Sicherheitszuhaltung mit ‚eingebauter Intelligenz‘
Alle ‚Hardwarekomponenten‘ sind stabil und gut geschützt in einem rechteckigen Metallgehäuse untergebracht. So wird zum Beispiel wirksam verhindert, dass beim Einfahren des Sperrbolzens Verschmutzungen ins Gehäuse der Zuhaltung eindringen. Gut geschützt im Inneren befindet sich die „eingebaute Intelligenz“, die durch verschiedene Sensoren mit intelligenter Auswertung realisiert wird. Ein sicherheitstechnisch ertüchtigter RFID-Sensor überwacht – in der Kommunikation mit dem RFID-Tag im Betätiger – die korrekte Position der Schutztür und ermöglicht das Ausfahren des Sperrbolzens. Dessen Position wird während des Ausfahrens durch eine intelligente Magnetfelderkennung überwacht. Das gewährleistet eine ausreichende Überdeckung des Bolzens in der Arretierungsöffnung des Betätigers. Die sichere RFID-Technik schafft unter anderem die Voraussetzung dafür, dass der Anwender zwischen drei Arten der Codierung wählen und somit das angemessene Niveau der Manipulationssicherheit festlegen kann – bis hin zu individuell codierten Varianten der Codierstufe ‚Hoch‘ nach DIN EN ISO14119. „Eine weitere Besonderheit des AZM 400 ist das bistabile Wirkprinzip. Das bedeutet: Bei einem Stromausfall behält die Sicherheitszuhaltung die jeweils aktuelle Position bei. Auch das ist ein Pluspunkt für Sicherheit und Bedienerfreundlichkeit, denn der Anwender muss sich nicht zwischen Arbeits- und Ruhestromprinzip entscheiden, und die Schutzeinrichtung wird auch bei einem Spannungsausfall sicher zugehalten, wenn es zu gefahrbringenden Nachlaufbewegungen kommt“, erklärt Markus Graßmann, Vertriebsbeauftragter der Schmersal Gruppe.
