Korrosionsgefahr gebannt

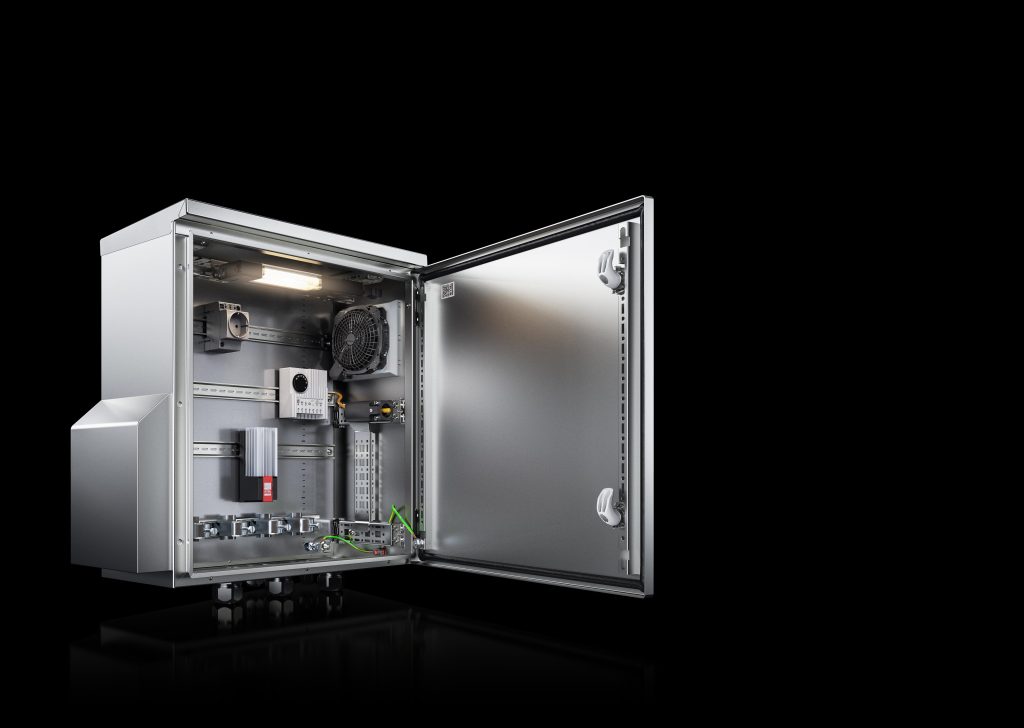

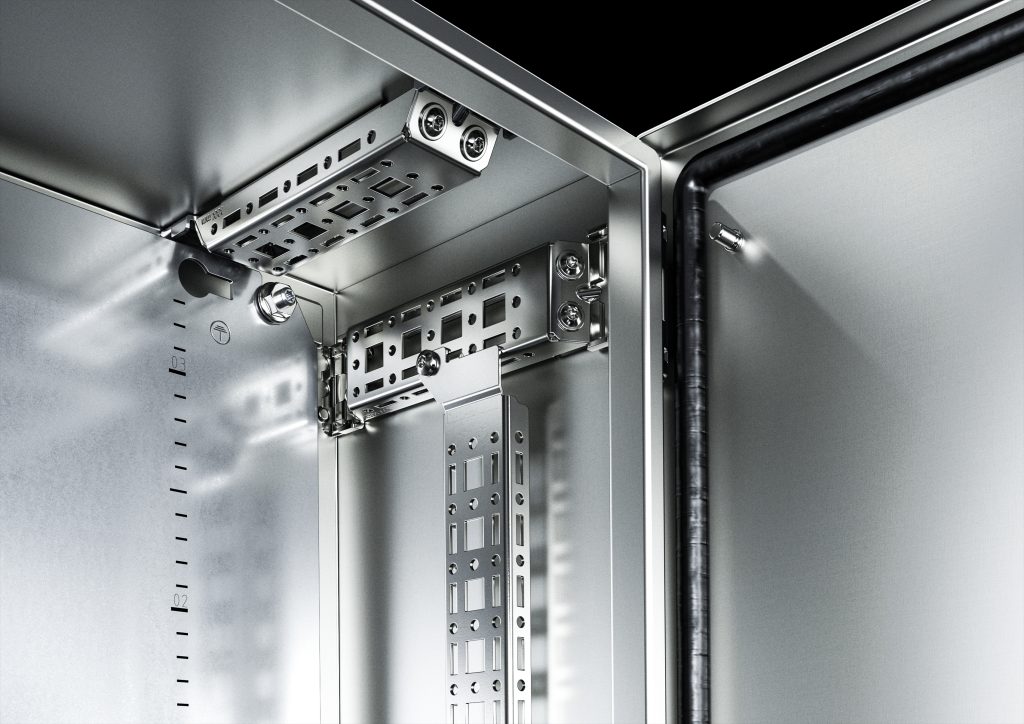

Die Kompaktschränke verfügen über ein patentiertes System von eingeprägten Gehäusenocken. So bilden sie zusammen mit den Schienen für den Innenausbau das etablierte 25mm-System-Raster aus dem VX25-Großschrank ab. Damit sind die AX-Kompakt- Schaltschränke auf Ausbau- und Nachrüstfälle vorbereitet. Systemkomponenten und -zubehör lassen sich auf Schienen ohne Bohren einbauen – von Türpositionsschaltern oder Türarretierungen über Kabelschläuche und Klemmleisten bis zu Schaltschrankleuchten. Durch den fest definierten Abstand zwischen den Schienen ist auch Systemzubehör wie System-Chassis, Kabelabfangschienen oder Tragschienen aus dem VX25 Schaltschranksystem verwendbar.

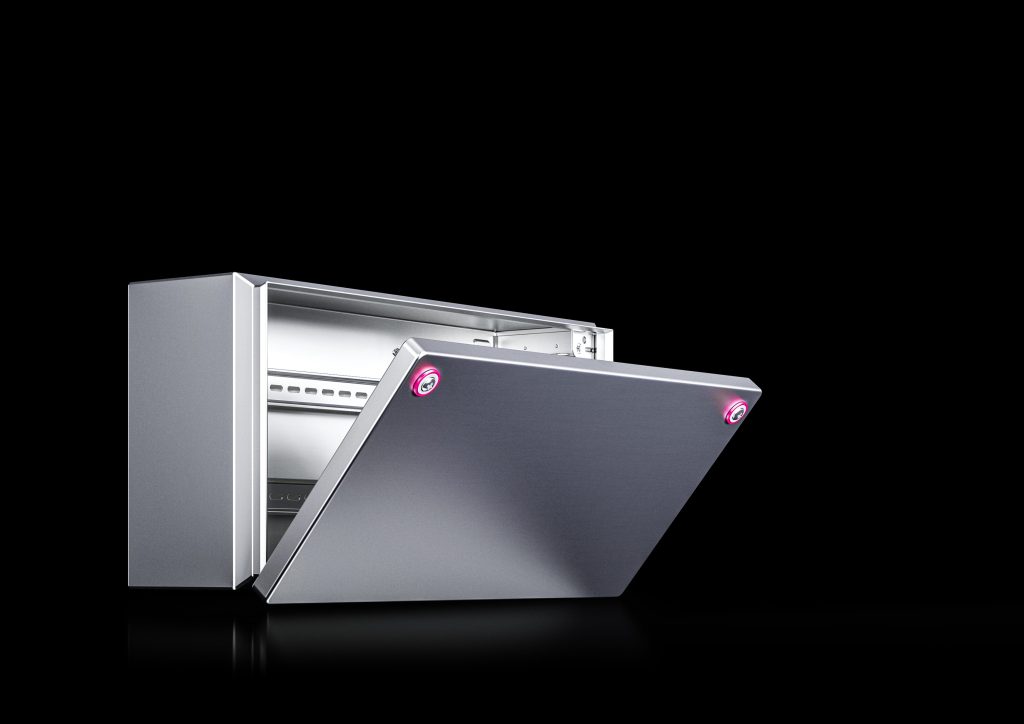

Vereinfacht wurde auch die Erdung mit automatischem Potenzialausgleich. Beim KX wurden dafür beispielsweise die Seitenteile für den Schutzleiteranschluss optimiert. Um die Tiefe der KX-Klemmenkästen noch besser ausnutzen zu können, ist der Einbau der Tragschiene direkt an der Rückwand möglich. Neu im KX-Edelstahl-Portfolio sind auch die E-Box-Kleingehäuse mit Tür. Bei beiden Serien AX und KX beschleunigen Rückwandprägungen mit praktischer Körnung zudem die Wandmontage.

Als Systemschränke sind die neuen Edelstahl-Versionen jetzt auch geeignet für digital ausgerichtete Prozesse im Steuerungs- und Schaltanlagenbau. Bei Eplan liegen alle Daten bereit, um nach dem mechatronischen Engineering gleich nahtlos die passenden Komponenten zu konfigurieren. Der digitale Zwilling der Anlagen aus dem Eplan-Projekt enthält zudem alle nötigen Daten zur automatischen Bearbeitung beim Steuerungs- und Schaltanlagenbauer, z.B. für Ausbrüche mit Perforex-LC 3D-Lasercentern. Die digitale Schaltplantasche ePocket macht die Daten dann im Betrieb der Anlagen verfügbar. Einfache Konfiguration von Schrank und Zubehör sowie die Bestellung ist zudem über das Rittal-Tool RiPanel möglich.
