Dezentrale Bedieneinheiten

Kundenspezifisch bestückt – anschlussfertig geliefert

Wo die Steuerung von Maschinen, Automatisierungstechnik oder anderen motorgetriebenen Anwendungen ein gleichzeitiges Bedienen und Beobachten erfordert, werden handliche Bedieneinheiten für zentrale Funktionen benötigt. Mit der neuen Plug&Play-Box steht dafür jetzt ein kompaktes und robustes Bediengerät zur Verfügung, das vielfältige kundenspezifische Optionen erlaubt. Es wird als anschlussfertige, komplett bestückte Einheit im pulverbeschichteten Aluminium-Druckgussgehäuse geliefert.

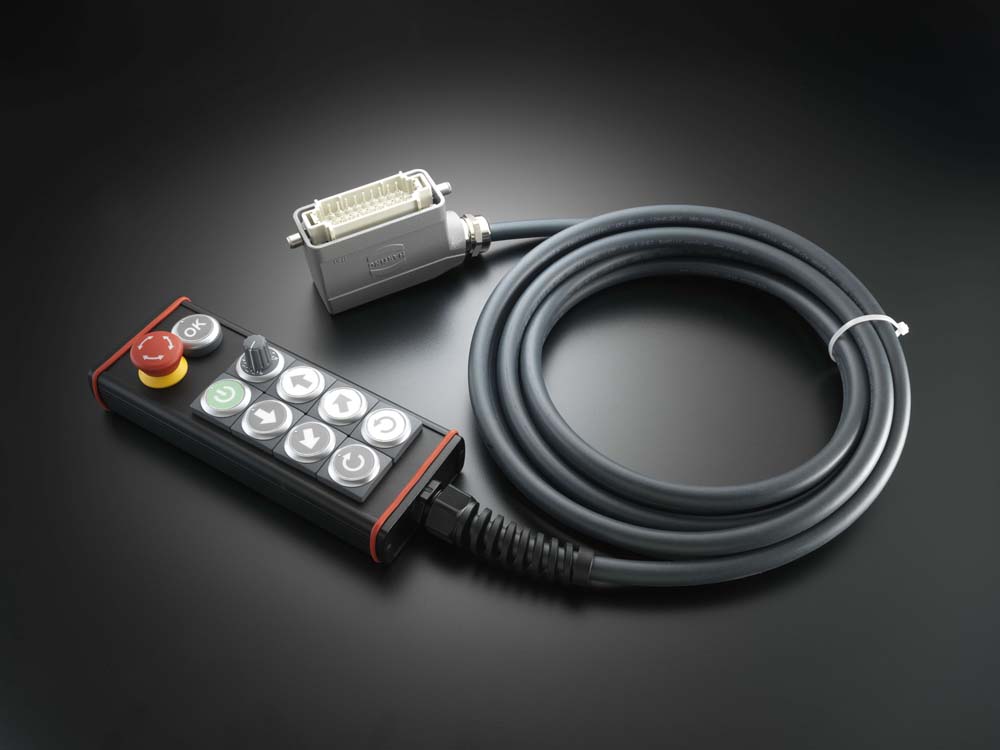

Je nach Einsatzzweck konfektioniert EVG die Plug&Play-Box in unterschiedlichen Abmessungen und integriert bis zu zehn frei wählbare Bedienelemente.
Je nach Einsatzzweck konfektioniert EVG die Plug&Play-Box in unterschiedlichen Abmessungen und integriert bis zu zehn frei wählbare Bedienelemente.Bild: EVG Martens GmbH & Co. KG

Die Gehäuse der neuen Plug&Play-Box von EVG sind standardmäßig in Ausführungen mit 57 oder 82mm Breite sowie Längen von 100, 150 oder 200mm verfügbar. Die schmale Variante kann bis zu fünf, die breitere Variante bis zu zehn Betätigungs- und Schaltelemente integrieren. Wie beim Anbieter üblich, ist die neue Einheit auf Anfrage auch für mehr Bedienelemente lieferbar. Vielfältige Optionen gibt es für den Anschluss der Box, die mit Anschlussleitungen in gewünschten Längen, kundenspezifischen Kabeln oder mit verschraubbarem M12-Stecker ausgeführt werden. Selbst die zweite Seite des Anschlusskabels kann von EVG kundenspezifisch konfektioniert und mit umspritzem Steckverbinder ausgeliefert werden.

Die Bedieneinheit wird mit verschraubbarem M12-Stecker und Anschlussleitungen in variablen Längen passend nach Kundenwunsch geliefert.
Die Bedieneinheit wird mit verschraubbarem M12-Stecker und Anschlussleitungen in variablen Längen passend nach Kundenwunsch geliefert.Bild: EVG Martens GmbH & Co. KG

Zuverlässig und schaltsicher

Die robuste Ausführung in Schutzart IP65, eine gute EMV-Abschirmung sowie die Bedienelemente der Serien Rafix 22 FS+ und Rafix 22 FSR gewährleisten hohe Zuverlässigkeit und Schaltsicherheit. Das funktionale Spektrum der Betätiger deckt vielseitige Einsatzbereiche ab und reicht von beleuchtbaren Drucktastern mit hervorstehender oder flacher Blende über Wahl-, Schlüssel- und Pilzdruckschalter bis hin zu unterschiedlichen Nothalttaster-Varianten (gemäß ISO13850), Leuchtvorsätzen und Potenziometerantrieben. Für den Einsatz in sehr rauen Umgebungen empfiehlt sich die Bestückung mit Heavy-Duty-Bedienelementen, die auch widrigen Witterungsverhältnissen, heftigen mechanischen Einwirkungen, Verschmutzung und Schmierstoffen problemlos standhalten. Sämtliche Bedienelemente überdauern rund eine Million Betätigungen, sodass auch bei starker Nutzung ein jahrelanger Einsatz gewährleistet ist.

Handling und Design

Je nach Bedarf kann die Plug&Play-Box als Handheld genutzt werden, wobei sie sich bei Nichtgebrauch durch optionale Magnetfüße an der Gehäuseunterseite einfach an metallene Oberflächen heften lässt. Alternativ ermöglichen Montageklammern und -winkel aus dem Zubehör auch die Befestigung der Box an der Wand oder auf 35mm-Tragschienen. Auch hinsichtlich der äußeren Gestaltung können sich Kunden zwischen unterschiedlichen Optionen entscheiden. Dafür bietet EVG eine Kennzeichnung der Betätiger sowie die individuelle Beschriftung des Gehäuses an. Zusätzlich stehen die äußeren Designdichtungen in fünf unterschiedlichen Farben zur Verfügung. Standardmäßig werden die Gehäuse in schwarzer Pulverbeschichtung ausgeführt, auf Anfrage sind jedoch auch andere Farben möglich.
