Relaisanbindung ebenfalls per Plug&Play

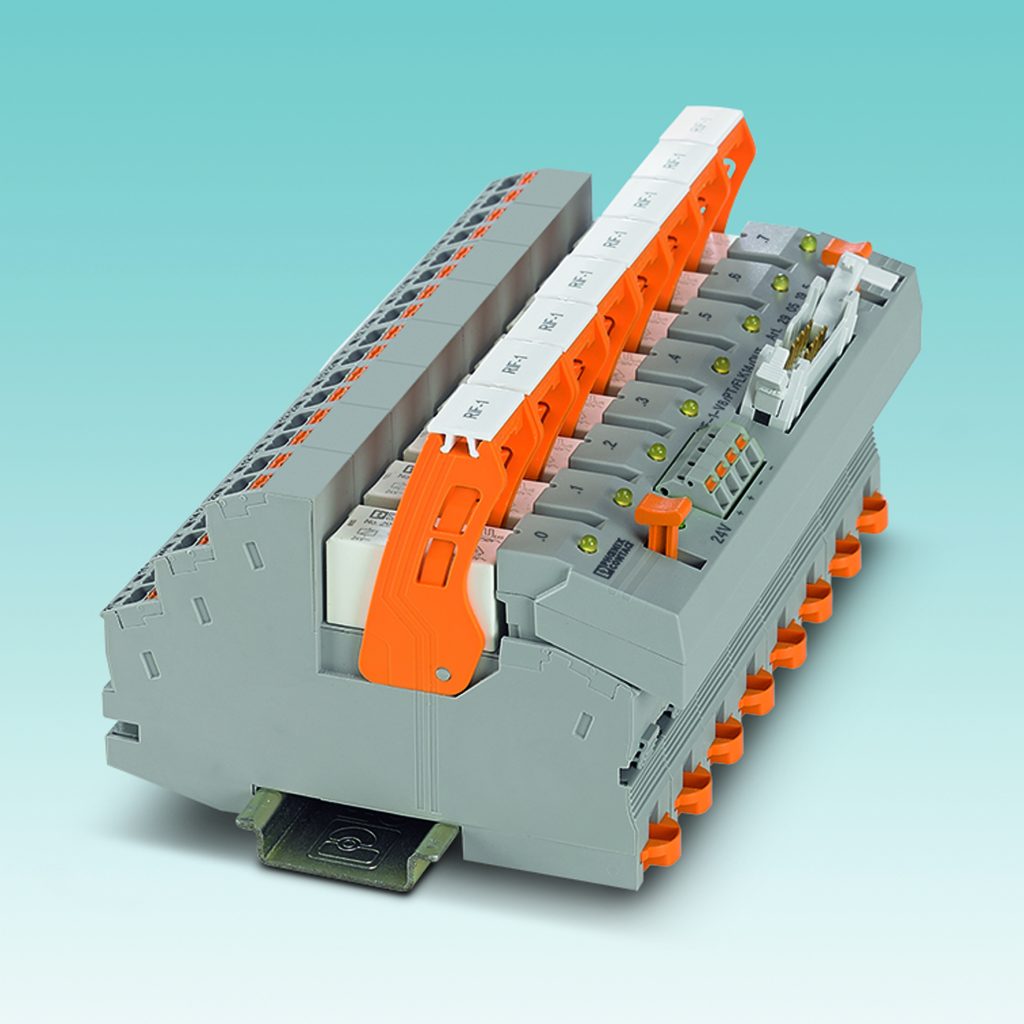

Viele digitale E/A-Anwendungen erfordern eine galvanische Trennung zwischen Steuerung und Feld. Ferner müssen in zahlreichen Applikationen Signale angepasst oder verstärkt werden. In diesem Fall kommen häufig Relais oder Solid-State-Relais respektive Optokoppler zum Einsatz. Die Relaisfamilien PLC-Interface und Rifline RIF-1 von Phoenix Contact lassen sich daher ebenfalls per Plug & Play-Verbindung an die E/A-Baugruppen der S7-1500 ankoppeln. Die Relais werden dann in Gruppen zu je acht Geräten einfach über den PLC-V8- oder RIF-1-V8-Adapter mit der Steuerung S7-1500 verbunden. Auf einer Baubreite von weniger als 50mm erhält der Anwender somit eine galvanische Trennung, Signalanpassung oder Signalverstärkung zwischen der Feldebene und der Steuerung. Für spezielle Anwendungen im Maschinenbau wurden außerdem PLC-Interfaces mit Handbetätigung entwickelt, mit denen der Monteur die Ausgangskreise einfach vor Ort schalten und testen kann. Diese Relais sind ebenso kompatibel zur Systemverkabelung.
Fazit
Steigen Anwender auf S7-1500/ET 200MP-Steuerungen um, lässt sich die Feldebene mit den Systemverkabelungslösungen von Phoenix Contact schnell, sicher und fehlerfrei ankoppeln.
