Für die Kommunikation mit der Prozessleittechnik stehen die Schnittstellen der IoTmaxx-Gateways Maxx GW4101 Anwendern ab jetzt auch über Modbus RTU und TCP zur Verfügung. Sie stellen somit eine kostengünstige und platzsparende Plug&Play-Lösung dar und sind damit auch eine effiziente Alternative zu herkömmlichen Geräten, was sowohl bei der Planung und dem Aufbau neuer Anlagen als auch bei Auf- oder Umrüstungen von Vorteil ist.
Darüber hinaus lassen sich die Gateways auch als Remote-Modbus-Koppler nutzen, das heißt die Kommunikation mit dem Gerät kann dank des integrierten LTE-Modems auch aus der Ferne erfolgen.
IIoT-Gateways für Modbus RTU und Modbus TCP
Das Modbus-Protokoll ist ein De-facto-Standard für die industrielle Kommunikation, der seit seiner Entwicklung im Jahr 1979 als offenes System für die herstellerneutrale Darstellung von Daten genutzt wird, auf einer Master-Slave-Architektur basiert und heute in sehr vielen Anlagen zum Einsatz kommt.
„Unsere Gateways sind ab sofort auch als Modbus-Koppler verwendbar“, erklärt Philipp Siweck aus dem technischen Vertrieb von IoTmaxx. „Das heißt, unseren Kunden stehen die vielfältigen Schnittstellen unserer Geräte jetzt auch über einen weiteren standardisierten Übertragungsweg, nämlich Modbus, zur Verfügung.“ Die Gateways ermöglichen damit den bidirektionalen Austausch von Daten mit einem Modbus TCP oder RTU Master. Die Modbus-Server-Applikation ist auf allen neuen Geräten des Herstellers vorinstalliert, für ältere Geräte stellt IoTmaxx seinen Kunden ein Update zur Verfügung.
Schnittstellenvielfalt auf geringem Raum

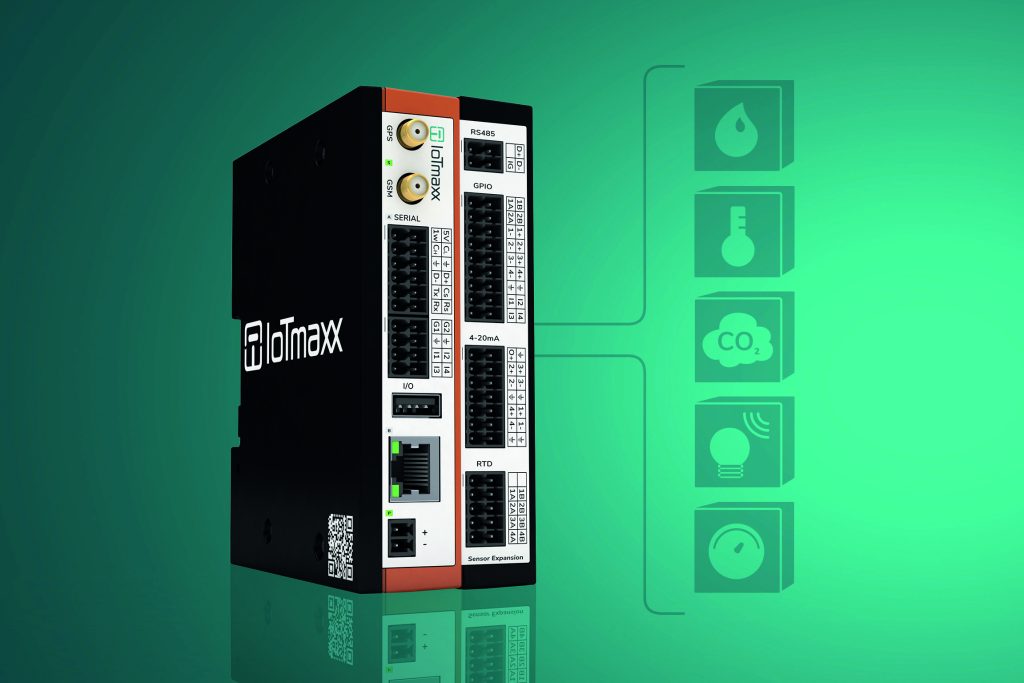

Die neuen Gateways mit Modbus-Server eröffnen Anlagen- und Schaltschrankbauern bei der Planung neuer Projekte eine Vielzahl an Möglichkeiten auf kleinstem Raum. Das Maxx GW4101 Mobilfunkgateway inklusive Sensorboard belegt z.B. nur 5cm auf der Hutschiene und bietet dabei bereits eine große Auswahl an Schnittstellen. Damit stellt es eine kostengünstige und platzsparende Alternative zu Wettbewerbsprodukten dar.
Das Gateway Maxx GW4101 verfügt über eine Sensorinterface-Erweiterung, die folgende Schnittstellen zur Verfügung stellt:
- 4×4-20mA
- One-wire Schnittstelle
- 4xRTD (Pt100/PT1000)
- 16 digitale Eingänge
- 6 digitale Ausgänge
So lassen sich verschiedene Sensordaten wie z.B. Temperaturen, Feuchtigkeit, Vibrationen, Schaltzustände und vieles mehr jetzt auch über Modbus zur Verarbeitung im Prozessleitsystem abfragen.
Modbus-Register für den optimalen Überblick

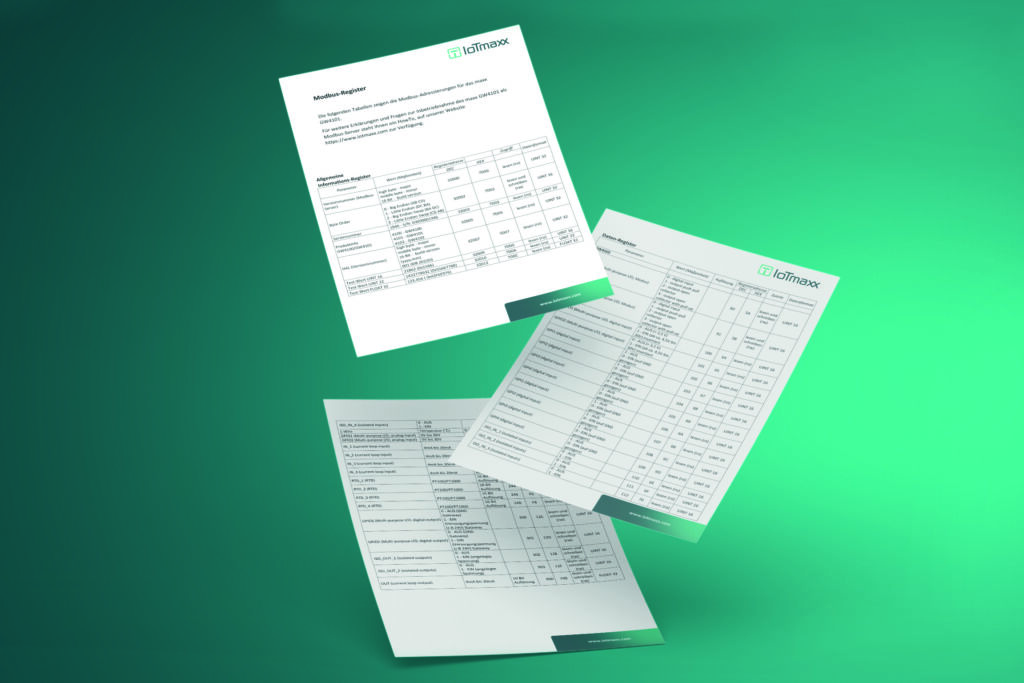

IoTmaxx stellt dem Nutzer ein Modbus-Register zur Verfügung, worin alle Ein- und Ausgänge des jeweiligen Gateways angelegt sind. Das Gateway hinterlegt dort z.B. Sensordaten, die es von der Maschine oder Anlage bekommt. Diese Informationen lassen sich mit dem Modbus Client vom Server abfragen und anschließend in der Prozessleitebene z.B. für Regel- und Steueraufgaben nutzen oder archivieren. Über die einzelnen Ein- und Ausgänge (Coils) sind Lese- und Schreibzugriffe auf das Register möglich. Je nach Anwendungsfall und verwendetem Gateway kann die Anzahl der Ein- und Ausgänge mit den entsprechenden Registerplätzen variieren.
