Durchgängiges Kinematik-Engineering

Vom CAx-System direkt in die SPS

Um die Entwicklungszyklen von Maschinen und Anlagen zu verkürzen, werden immer besser integrierte Anwendungen notwendig. Erfolgt die Kinematikansteuerung direkt aus der SPS heraus, ist nur die Anpassung des SPS-Programms notwendig, um die gesamte Zelle zu projektieren. Das Beispiel eines Pick&Place-Prozesses mit Sechachsroboter zeigt, wie Daten aus CAx-Systemen in die SPS-Entwicklungsumgebung werkzeugunterstützt importiert werden. Damit werden die Entwicklungsprozesse schneller, einfacher und sicherer.

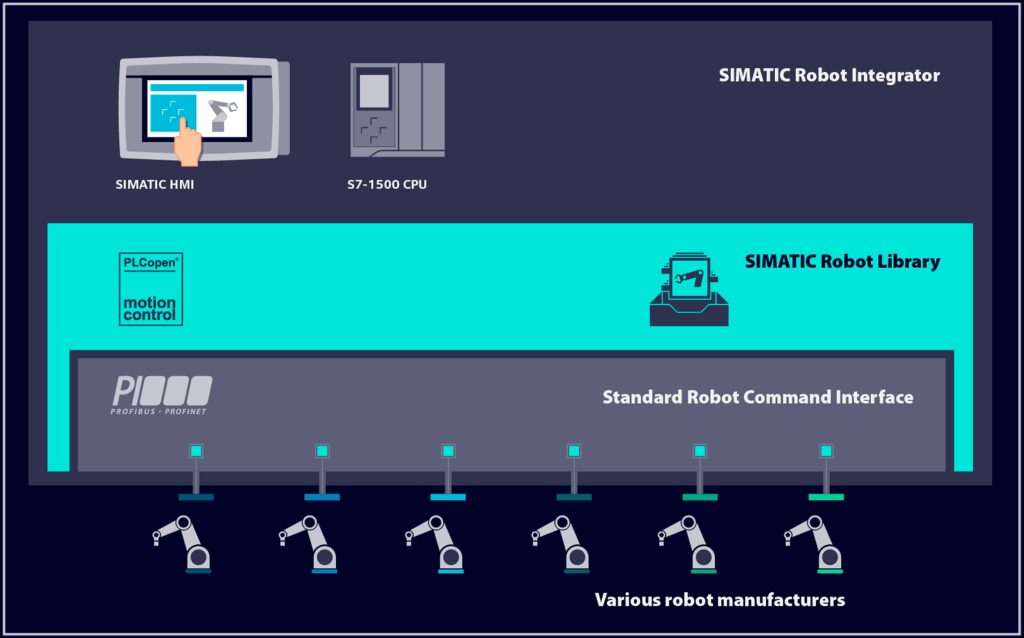

 Die Simatic Robot Library bietet eine einheitliche
Schnittstelle zwischen der Simatic-S7-1500-Steuerung
und der Steuerung der Roboter.
Die Simatic Robot Library bietet eine einheitliche Schnittstelle zwischen der Simatic-S7-1500-Steuerung und der Steuerung der Roboter.Bild: Siemens AG

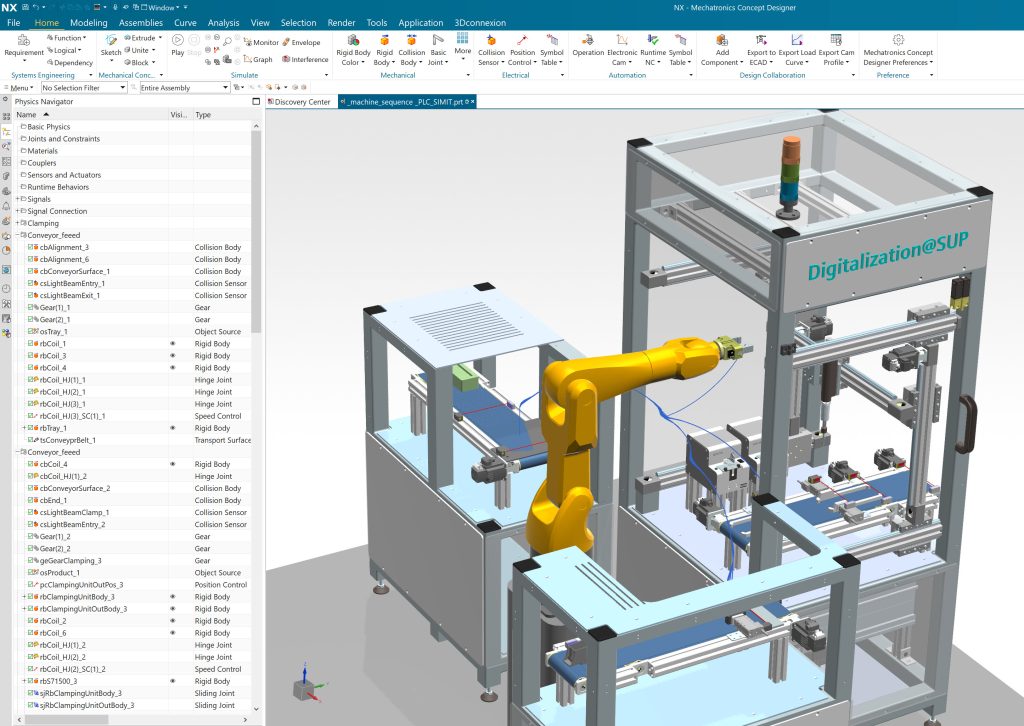

Für die Entwicklung von Maschinen und Anlagen ist der Einsatz von CAD-Werkzeugen Standard. Die aktuellen, integrierten CAx-Umgebungen bieten neben der Konstruktion weiterführende Unterstützung während der Entwicklung. So können, z.B. mit NX und dem Mechatronics Concept Designer, die Bewegungen von Maschinen geplant und simuliert werden.

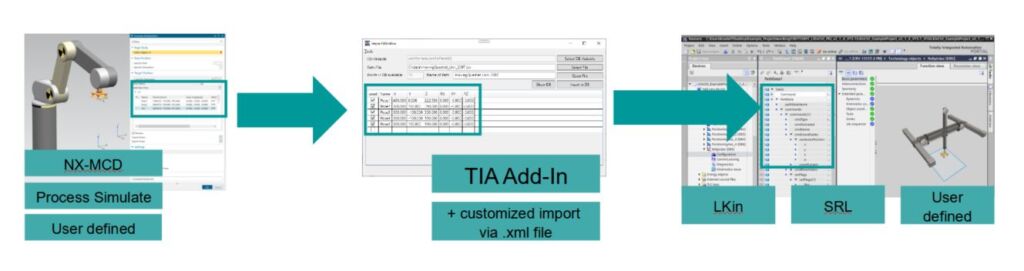

Überblick über den möglichen Workflow. Die Pfaddaten werden aus einem CAx-System wie NX-MCD, Process Simulate oder anderem exportiert. Die exportierten Daten werden im Add-In eingelesen und für den Import ausgewählt und ggf. noch an-gepasst. Mit spezifisc
Überblick über den möglichen Workflow. Die Pfaddaten werden aus einem CAx-System wie NX-MCD, Process Simulate oder anderem exportiert. Die exportierten Daten werden im Add-In eingelesen und für den Import ausgewählt und ggf. noch an-gepasst. Mit spezifiscBild: Fraunhofer-Institut IPK

Simulation von Kinematiken

Je enger die Konstruktion und Simulation miteinander integriert sind, desto schneller kann mit der Simulation begonnen werden. Es ist dann nicht notwendig, zuerst die Anlage vollständig zu konstruieren und im Anschluss zu simulieren. Das soll am Beispiel eines Pick&Place-Prozesses mit einem Sechsachsroboter erläutert werden. Das Modell des Roboters liegt im Regelfall vor und besteht aus mindestens sechs Körpern, die den Roboter bilden. Um mit diesem Modell eine Simulation durchführen zu können, müssen die einzelnen starren Körper der Achsen miteinander über die entsprechenden Gelenke mittels der NX-MCD-Mechanismen verbunden und der Sockel fixiert werden. Dann ist es auch schon möglich, Posen (3D-Punkte inkl. Orientierung in den drei Achsen) des Endeffektors zu definieren und zu Bahnen zu verbinden. So kann sehr früh der rudimentäre Ablauf entworfen und erprobt werden. Sobald mehr Details und Komponenten der Anlage verfügbar sind, wie Greifer, Paletten, Vorrichtungen oder den Arbeitsraum begrenzende Gestelle, kann der Ablauf wieder erprobt werden. Bei solch einem Entwicklungsprozess ist es wahrscheinlich, dass sich Posen häufig ändern, z.B. bei Geometrieänderungen des Greifers, Anpassungen der Greifpose oder ähnlichem.

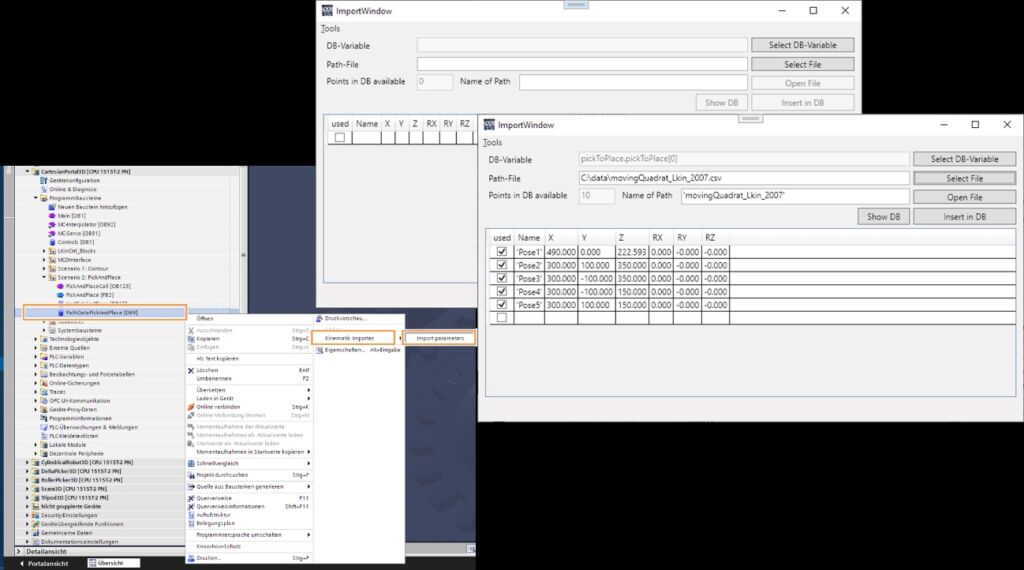

TIA Portal Add-In wird aus dem Kontextmenü eines Datenbausteins aufgerufen
TIA Portal Add-In wird aus dem Kontextmenü eines Datenbausteins aufgerufenBild: Fraunhofer-Institut IPK

Kinematikansteuerung aus der SPS

Die Programmierung von Kinematiken erfolgt bisher in den Programmierumgebungen der Steuerungshersteller. Bei Sechsachs-Knickarmrobotern also meist der Steuerung des Roboterherstellers. Eine Steuerung der Kinematik aus der Anlagensteuerung heraus ist aber möglich. Siemens bietet hierfür eine Bibliothek (Simatic Robot Library), mit der ein Zugriff auf Robotersteuerungen über eine generische Schnittstelle von S7-SPSen angeboten wird.

Für eine Menge von Aufgaben ist die Struktur der Programme sehr ähnlich, da im Wesentlichen nur eine Bahn aus einer bestimmten Anzahl von Posen abgefahren werden muss. Für genau diese Struktur kann ein Framework von Siemens, der Simatic Robot Integrator, genutzt werden, um Pfade – also Bahnen einer Kinematik – in einer SPS zu verwalten und abzufahren. Hierbei kann für jede anzufahrende Pose unter anderem die Bewegungsart (linear, PTP, Kreis), Geschwindigkeit, Beschleunigung und der Greiferzustand (offen oder geschlossen) vorgegeben werden. Die Programmierung des Roboters auf der Robotersteuerungsseite ist dabei nicht notwendig. Die Ansteuerung anderer Kinematiken ist ebenfalls z.B. mit Hilfe der Bibliothek LKinCtrl aus der SPS heraus möglich. Auch hier werden die Posen der Pfade in der SPS gespeichert.

Bild: Fraunhofer-Institut IPK

Export der Bewegungsbahnen in die SPS

Aus der Simulation heraus liegen die Posen nur im CAx-System, z.B. NX-MCD, vor. Zwar ist eine Simulation der Bewegung in NX-MCD möglich, die Einbindung der echten Steuerungsalgorithmen erhöht aber die Simulationsgüte und ermöglicht auch die gleichzeitige Entwicklung der Steuerungsprogramme. Dabei kann es zum einen zu häufigen Anpassungen der Posen kommen. Zum anderen können Bahnen aus vielen Posen bestehen. Beides macht einen automatisierten Workflow wünschenswert, in dem die exportierten Posen automatisch in das Steuerungsprogramm eingefügt werden. Da die Programmierung der Bewegung nun auch in der SPS möglich ist, wird ein Werkzeug benötigt, um die Posen der erzeugten Bewegungsbahnen aus dem CAx-System in die Entwicklungsumgebung der SPS zu exportieren.
