Automatisierungstechnik mit Komplett-Service für die Landwirtschaft

Pflanzen-Setzmaschine 4.0

Das italienische Unternehmen Checchi & Magli, Vegetable Growing Technology, entwickelt in enger Zusammenarbeit mit Sigma Motion/Sigmatek Pflanzmaschinen, die weltweit eingesetzt werden und die unterschiedlichen Anforderungen in Bezug auf Qualität und Produktivität während der Umpflanzphase erfüllen.

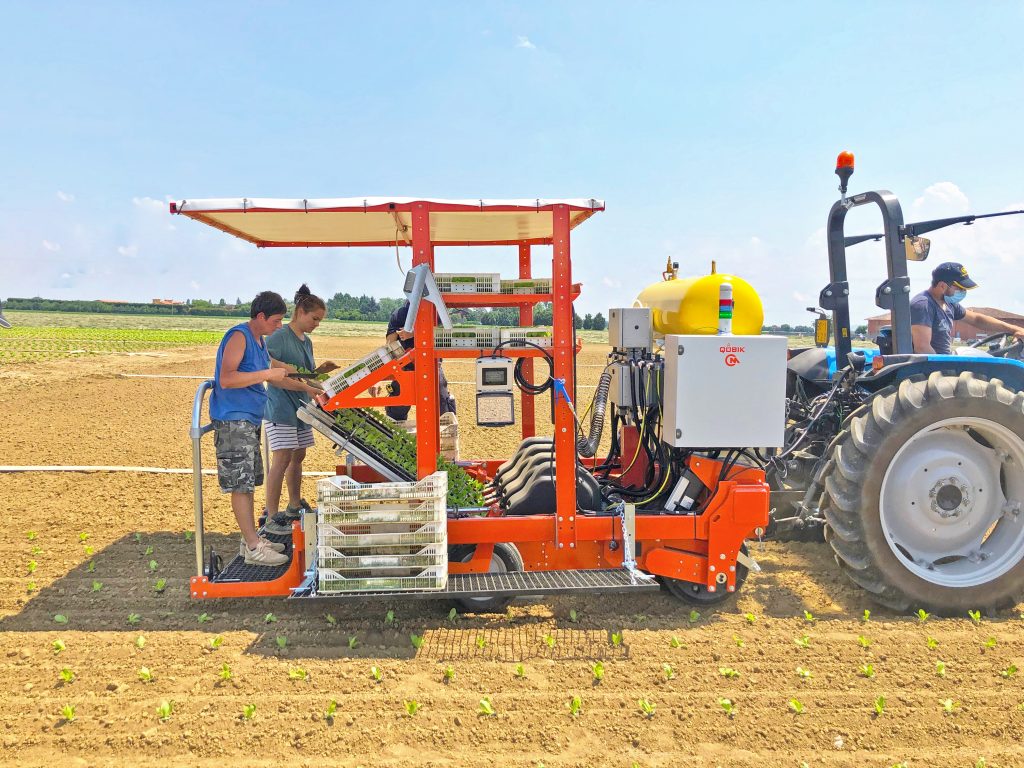

 Mehr Produktivität bei Presswürfel-Pflanzvorgängen mit
Sigmatek-Technik. Die Pflanzmaschine Qubik schafft bis zu 7.200 Pflanzen pro Stunde.
Mehr Produktivität bei Presswürfel-Pflanzvorgängen mit Sigmatek-Technik. Die Pflanzmaschine Qubik schafft bis zu 7.200 Pflanzen pro Stunde.Bild: Checchi & Magli

Das Einpflanzen ist der anspruchsvolleste Vorgang im gesamten Anbauzyklus. Er wird bestimmt von zeitlichen Zwängen, klimatischen Risiken und der Empfindlichkeit der Setzlinge. Die erforderlichen Arbeiten müssen daher ohne Unterbrechungen und zum richtigen Zeitpunkt durchgeführt werden. Seit der Unternehmensgründung 1976 ist es das erklärte Ziel des italienischen Pflanz- und Gartenbau-Kenners, Technologien zu liefern, die hohe Leistung, Komfort für die Bediener und gleichzeitig die Einhaltung der Sicherheitsnormen garantieren. Mit dieser Philosophie ist Checchi & Magli international erfolgreich. Die in den Werken am Hauptsitz in Budrio entwickelten und gefertigten Pflanzmaschinen für Gemüse, Tabak und Baumpflänzchen werden in die ganze Welt geliefert. Die Exportquote des Unternehmens liegt stabil über 80%.

 Kompakte Sigmatek-Hutschienenmodule für die Motorsteuerung: Serie DC für Servomotoren, Serie SR für
bürstenbehaftete DC-Motoren, Serie ST für Schrittmotoren
Kompakte Sigmatek-Hutschienenmodule für die Motorsteuerung: Serie DC für Servomotoren, Serie SR für bürstenbehaftete DC-Motoren, Serie ST für SchrittmotorenBild: Sigmatek GmbH & Co KG

Umfassender Service

Die Palette umfasst eine Vielzahl an Modellen, die auf Langlebigkeit ausgelegt sind und auch nach mehr als 30 Jahren im Einsatz immer noch ihre Aufgabe erfüllen. Dies ist das Ergebnis aus Qualität und Zuverlässigkeit, mit der jede einzelne Maschine – basierend auf den wachsenden Bedürfnissen des Marktes – gebaut wird. Bei der neuen Qubik Pflanzensetzmaschine entschied sich das Unternehmen für die Automatisierungs-Expertise von Sigma Motion und Sigmatek. Die Sigmatek-Produktpalette wird unterschiedlichen Anforderungen sowie seit 35 Jahren in Österreich entwickelt und produziert. Sie umfasst CPU, I/O, IPCs, HMIs, Motion, Safety, die All-in-One-Entwicklungsumgebung Lasal mit objektorientierter Programmierung und Varan Echtzeit-Ethernet. Sigma Motion mit Sitz in Montecchio Maggiore ist seit mehr als zehn Jahren Partner von Sigmatek in Italien und bietet kompletten Service: mechatronische Designberatung, Auswahl der bestmöglichen Lösung und Unterstützung bei der Inbetriebnahme von Maschinen und Anlagen.

Hohe Produktivität auch bei Minustemperaturen

Checchi & Magli setzt bei seinen modernen Pflanzmaschinen auf das Knowhow im Bereich Mechatronik und Automatisierung von Sigma Motion/Sigmatek. Das Projekt Pflanzmaschine 4.0 konzentriert sich nicht nur auf die aktuellen Bedürfnisse der Kunden in diesem Bereich, sondern hat gleichzeitig die Zukunft im Blick. Die Synergie begann mit der Entwicklung der Qubik-Pflanzmaschine für gepresste Würfel mit Setzlingen. Diese Maschine ist für den professionellen Einsatz ausgelegt, vor allem für Salat-Anbauer, die mit dem Großhandel zusammenarbeiten – ein Sektor, der immer höhere Anforderungen an die Produktqualität und die Lieferzeiten stellt. Im Fokus der Entwicklung stand die Steigerung der Produktivität, indem die Prinzipien der Mechatronik genutzt und zahlreiche Prozesse im Zusammenhang mit der heiklen Phase des Einpflanzens von Setzlingen, einschließlich Kontrolle und Wartung, automatisiert wurden. Die Pflanzmaschine eignet sich für viereckige Erdpresstöpfe mit einer Abmessung zwischen 3,2 und 5cm, mit einem einstellbaren Pflanz- und Reihenabstand. Die Trennung der Erdpresstöpfe und das Einpflanzen erfolgen mit Einsatz eines elektropneumatischen Systems. Die Qubik arbeitet auch bei Temperaturen von bis zu -10°C präzise und pflanzt bis zu 7.200 Setzlinge pro Stunde/Reihe.

Hohe Anforderungen an Pflanzensetzmaschinen

Um ihre Aufgaben bestmöglich erledigen zu können, müssen die Pflanzensetzmaschinen bestimmte Anforderungen erfüllen. Zunächst einmal sind schnelle und zahlreiche Bewegungsabläufe nötig, um die Produktionseffizienz zu steigern. Zudem muss eine elektronische Anpassung der relevanten Parameter möglich sein, um die Pflanzarbeit an die verschiedenen Kundenanforderungen anpassen zu können. Nicht zu vernachlässigen ist auch das Alarm-Management, um Schäden an der Maschine zu vermeiden und den Anwender zu schützen. Dazu kommt noch die Anforderung nach vorausschauender Wartung, um die Zuverlässigkeit sowie die Überwachung der Funktionen für eine korrekte Diagnose eventuell auftretender Probleme zu gewährleisten. Last but not least: Präzise Spezifikationen, was die Kompaktheit des Systems und somit weniger Platz im Schaltschrank und weniger Verkabelungsaufwand bedeutet.

Seiten: 1 2Auf einer Seite lesen
