XTS Track Management bringt Flexibilität in den Teiletransport
Neue Lösungsansätze für den Maschinenbau
Mit der Vorstellung des eXtended Transport System (XTS) im Jahr 2012 hat Beckhoff einen neuen Benchmark für den intelligenten Teiletransport gesetzt, der inzwischen in zahlreichen Maschinengenerationen Einzug gehalten hat. Hierbei bieten immer neue XTS-Funktionen dem Anwender ungeahnte Freiheiten, die durch die partnerschaftliche Zusammenarbeit zwischen Kunden und Beckhoff in innovative Maschinenkonzepte umgesetzt werden. So wurde inzwischen auch das softwarebasierte XTS Track Management vorgestellt, das die Vielfalt der Einsatzmöglichkeiten des linearen Transportsystems weiter erhöht.

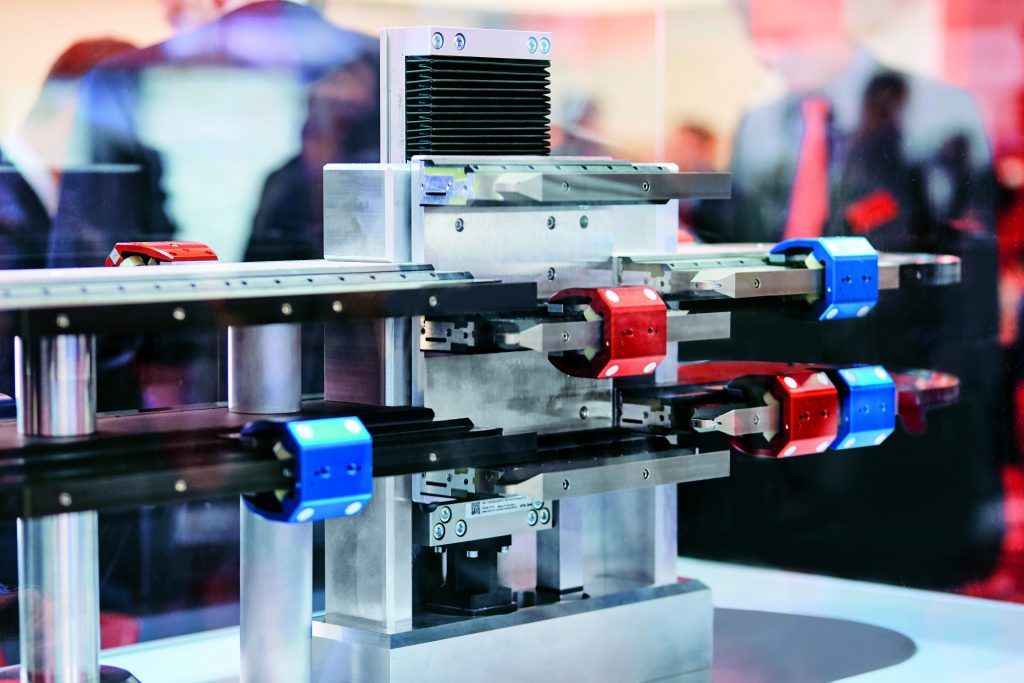

 Mit dem XTS Track Management
können die Mover - unterstützt durch eine applikationsspezifische Mechanik - einfach und softwarebasiert zwischen mehreren XTS-Systemen wechseln.
Mit dem XTS Track Management können die Mover – unterstützt durch eine applikationsspezifische Mechanik – einfach und softwarebasiert zwischen mehreren XTS-Systemen wechseln.Bild: Beckhoff Automation GmbH & Co. KG

Bei dem intelligenten Transportsystem XTS bewegen sich magnetisch angetriebene Mover entlang einer Fahrstrecke bestehend aus Motormodulen und Führungsschienen. Ein Beckhoff Industrie-PC mit der Software Twincat ermöglicht die unabhängige Ansteuerung der Mover mit individuellen Bewegungsprofilen. Durch verschiedene Geometrien der Motormodule kann sowohl eine offene als auch eine in sich geschlossene Fahrstrecke erstellt werden. Bislang war ein Mover an eine solche Fahrstrecke gebunden. Mithilfe der neuen XTS-Softwarefunktionalität Track Management lassen sich nun aber auch Streckenabschnitte zwischen unterschiedlichen XTS-Systemen austauschen und so mehrere Fahrstrecken in einem System vereinen. Gemeinsam mit einer geeigneten Mechanik, wie beispielsweise einer Spindelachse oder einem Linearmotor, wird durch die Softwarefunktionalität Track Management eine Bewegung von Motormodulen und der darauf befindlichen Mover zwischen mehreren XTS möglich. Die Motormodule und Mover verfügen dabei zu jedem Zeitpunkt über ihre volle Funktionsfähigkeit, sodass auch die bewegten Streckenabschnitte als volle Nutzstrecke erhalten bleiben. Das Track Management wird in die bestehende Twincat 3 XTS Extension TF5850 integriert.

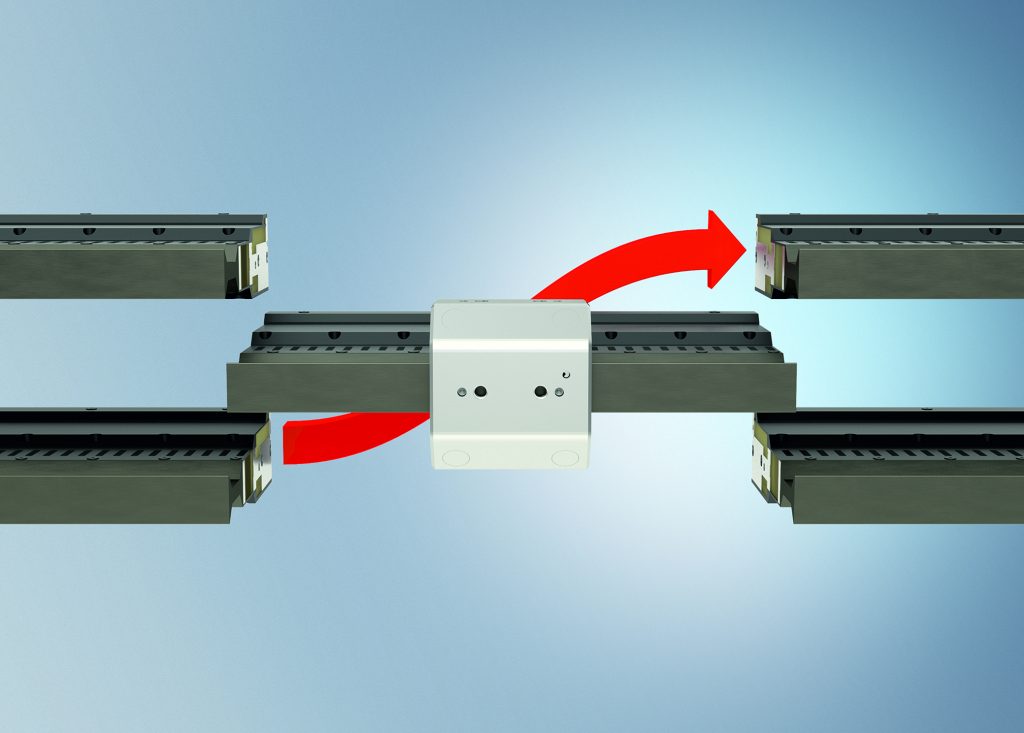

Um einen oder mehrere Mover von einer XTS-Strecke (hier: unten) zu einer anderen (hier: oben) wechseln zu lassen, verfährt das XTS Track Management über eine der jeweiligen Applikation angepassten Mechanik ein Motormodul – mit den dabei vollständig steuerbar bleibenden Movern – zwischen beiden Strecken.
Um einen oder mehrere Mover von einer XTS-Strecke (hier: unten) zu einer anderen (hier: oben) wechseln zu lassen, verfährt das XTS Track Management über eine der jeweiligen Applikation angepassten Mechanik ein Motormodul – mit den dabei vollständig steuerbar bleibenden Movern – zwischen beiden Strecken. Bild: Beckhoff Automation GmbH & Co. KG

Mover-Bewegung über Tracks und Track Parts

Der softwareseitige Aufbau kann am einfachsten mit der Navigation im Straßenverkehr verglichen werden: Jeder Fahrer eines Fahrzeugs kann individuell und zu jedem Zeitpunkt seine eigene Route festlegen. Die Route definiert hierbei, welche Straßen ein Fahrzeug nacheinander befahren muss, um von Punkt A zu Punkt B oder auch von Punkt A in einem Rundkurs wieder nach A zu kommen. Analog hierzu verhält sich die softwareseitige Konfiguration eines XTS Tracks, in dem einzelne XTS Track Parts in einer spezifischen Reihenfolge miteinander verknüpft sind. Bei der Konfiguration eines XTS-Systems werden zunächst alle Motormodule in zusammenhängende Streckenabschnitte, die Track Parts, unterteilt. Diese können nur ein, aber auch beliebig viele aufeinanderfolgende Motormodule umfassen. Die Track Parts wiederum bilden Bausteine, aus denen eine Vielzahl an zusammenhängenden Fahrwegen, die Tracks, definiert werden kann. Ein Track kann dabei aus einem oder mehreren Track Parts bestehen; ein Track Part kann in einem Track mehrmals auftauchen und zudem in verschiedenen Tracks enthalten sein. Im Anwendungsprogramm der SPS wird zunächst entschieden, auf welchem Track ein Mover verfahren werden soll. Zur Ansteuerung der Mover können weiterhin die zahlreichen Fahrbefehle aus der Motion-Control-Toolbox eingesetzt werden. Die Positions-Sollwertvorgabe eines Fahrbefehls bezieht sich hierbei jedoch nicht mehr auf das gesamte System, sondern auf den jeweiligen Track. Während des Programmablaufs kann der Fahrbefehl für jeden Mover beliebig und on-the-fly auf einen anderen Track umgeschaltet werden. Die einzige Bedingung hierfür ist, dass der Track Part, auf dem sich der Mover zum Zeitpunkt der Umschaltung befindet, auch im neuen Track enthalten sein muss. Auch dies lässt sich anhand der Navigation im Straßenverkehr verdeutlichen: Die Route eines Fahrzeugs kann jederzeit geändert werden, aber natürlich ist die aktuell befahrene Straße auch Teil der neuen Route. Das Befahren von mehreren Tracks durch ein und denselben Mover bietet neue Freiheiten in der Gestaltung von Transportaufgaben, die das XTS übernimmt. Die mit dem Track Management weiter gesteigerte Flexibilität führt sowohl zu Vorteilen für den Maschinenbauer im Anlagendesign als auch für den Endanwender im späteren Maschinenbetrieb.

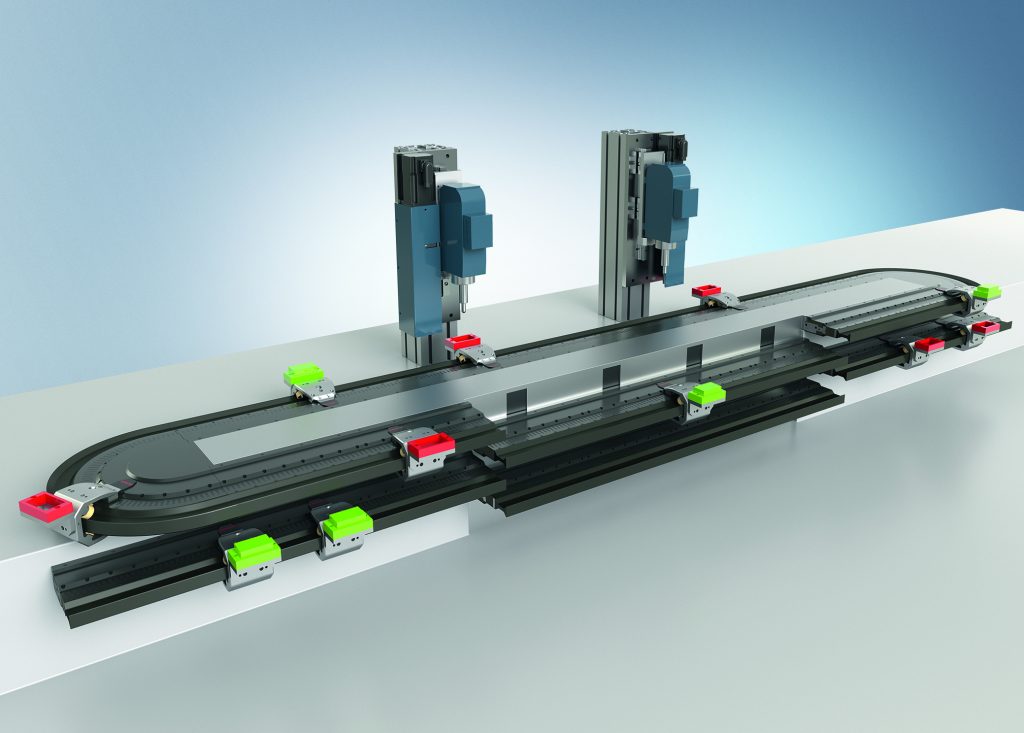

 Das Track Management ermöglicht durch das
Ein- und Ausschleusen einzelner Mover eine sehr hohe Flexibilität des primären XTS-Systems (oben) und damit sowohl Wartungsarbeiten als auch Werkzeugwechsel ohne die sonst üblichen Stillstandzeiten.
Das Track Management ermöglicht durch das Ein- und Ausschleusen einzelner Mover eine sehr hohe Flexibilität des primären XTS-Systems (oben) und damit sowohl Wartungsarbeiten als auch Werkzeugwechsel ohne die sonst üblichen Stillstandzeiten.Bild: Beckhoff Automation GmbH & Co. KG

Höchste Flexibilität ohne Stillstandzeiten

Seit einigen Jahren nimmt in Bereichen wie der Lebensmittel- oder Kosmetikindustrie der Variantenreichtum im Produktsortiment vieler Hersteller stark zu. Dies führt zwangsläufig zu kleineren Losgrößen und deutlich kürzeren Produktionslaufzeiten. Ein flexibler Formatwechsel wird somit zu einer immer bedeutenderen Maschinenanforderung. XTS bietet bislang schon die Möglichkeit eines softwarebasierten und damit schnellen Formatwechsels über produktspezifische Parametersätze. Form und Verpackungsgröße lassen sich ohne manuellen Eingriff umsetzen. Hinzu kommt nun die Möglichkeit eines softwarebasierten Werkzeugwechsels: Mover mit verschiedenen Werkzeugen können über das Track Management ohne Stillstandzeiten flexibel ein- und ausgeschleust werden. Die Anzahl der verschiedenen Werkzeuge kann hierbei frei gewählt werden, sodass auch ein Werkzeugmagazin möglich ist. Neben einem vollständigen Werkzeugformatwechsel lässt sich eine individuelle Kombination von Werkzeugen realisieren. Mithilfe des zuvor beschriebenen Aufbaus sind auch Wartungsintervalle sehr gut in den Produktionsprozess integrierbar. Ein Mover könnte beispielsweise nach dem Erreichen einer zuvor definierten Anzahl an Produkten oder einer bestimmten Laufleistung ausgeschleust und automatisch durch einen in Stand gesetzten Mover ersetzt werden. Der ausgeschleuste Mover kann anschließend losgelöst vom eigentlichen Produktionsprozess gewartet werden. Der Maschinenprozess muss somit für Wartungsintervalle nicht mehr unterbrochen werden.

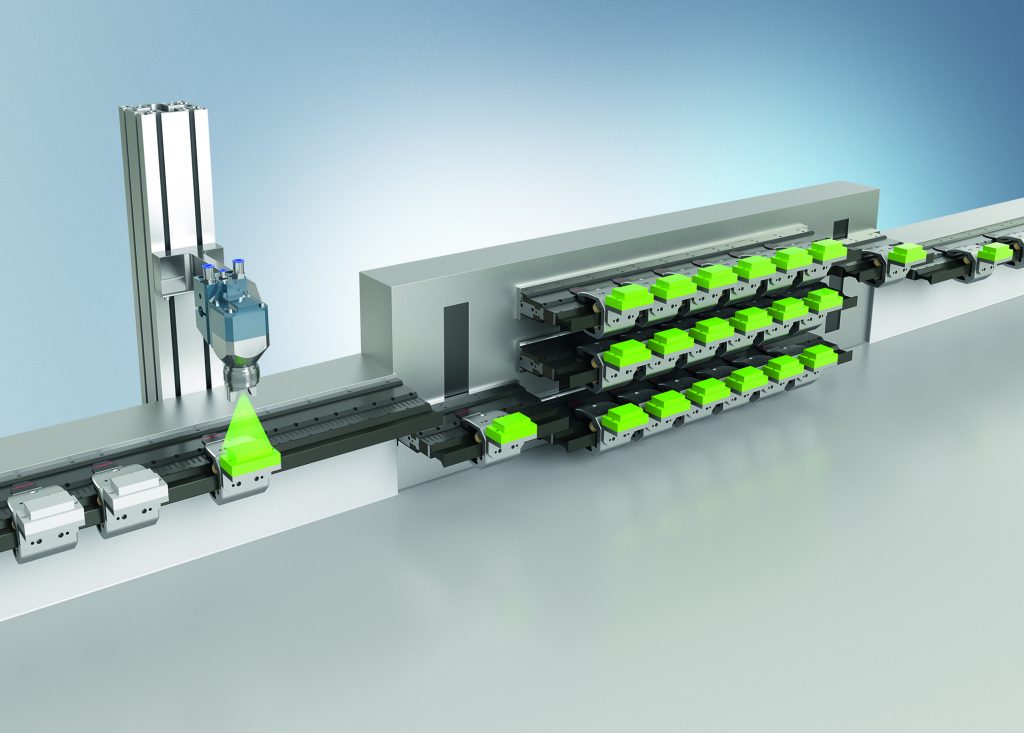

 Das XTS Track
Management bietet eine geeignete Grundlage, um auch bei sehr kleinem Maschinen-Footprint ausreichend große Teilespeicher (Bildmitte) zu realisieren.
Das XTS Track Management bietet eine geeignete Grundlage, um auch bei sehr kleinem Maschinen-Footprint ausreichend große Teilespeicher (Bildmitte) zu realisieren.Bild: Beckhoff Automation GmbH & Co. KG

Geringer Footprint und dennoch Teilespeicher

Nach vielen produktspezifischen Arbeitsschritten muss in vielen Anwendungen eine Wartezeit eingehalten werden, in der das Produkt aushärtet, trocknet oder abkühlt. Damit hierdurch keine Stillstandzeiten an den nächsten Arbeitsstationen entstehen, wird häufig ein Produktpuffer vor der nächsten Arbeitsstation vorgesehen. Der dafür benötigte zusätzliche Maschinenbauraum hängt zum einem von der Größe des Produkts und zum anderen vom Verhältnis zwischen der Wartezeit und der jeweiligen Bearbeitungszeit ab. Durch die Anordnung mehrerer übereinander angeordneten Track Parts kann nun ein Produktspeicher als effizientes und kompaktes Lager aufgebaut und so der Maschinen-Footprint reduziert werden. Weiterhin entfällt gegenüber den konventionellen Puffersystemen das zusätzliche Teilehandling, da die Produkte zusammen mit dem Mover gespeichert werden und somit immer eindeutig definiert bzw. steuerbar bleiben.

Seiten: 1 2Auf einer Seite lesen
