myPnoz: Umfangreiche Modularität = Flexibilität

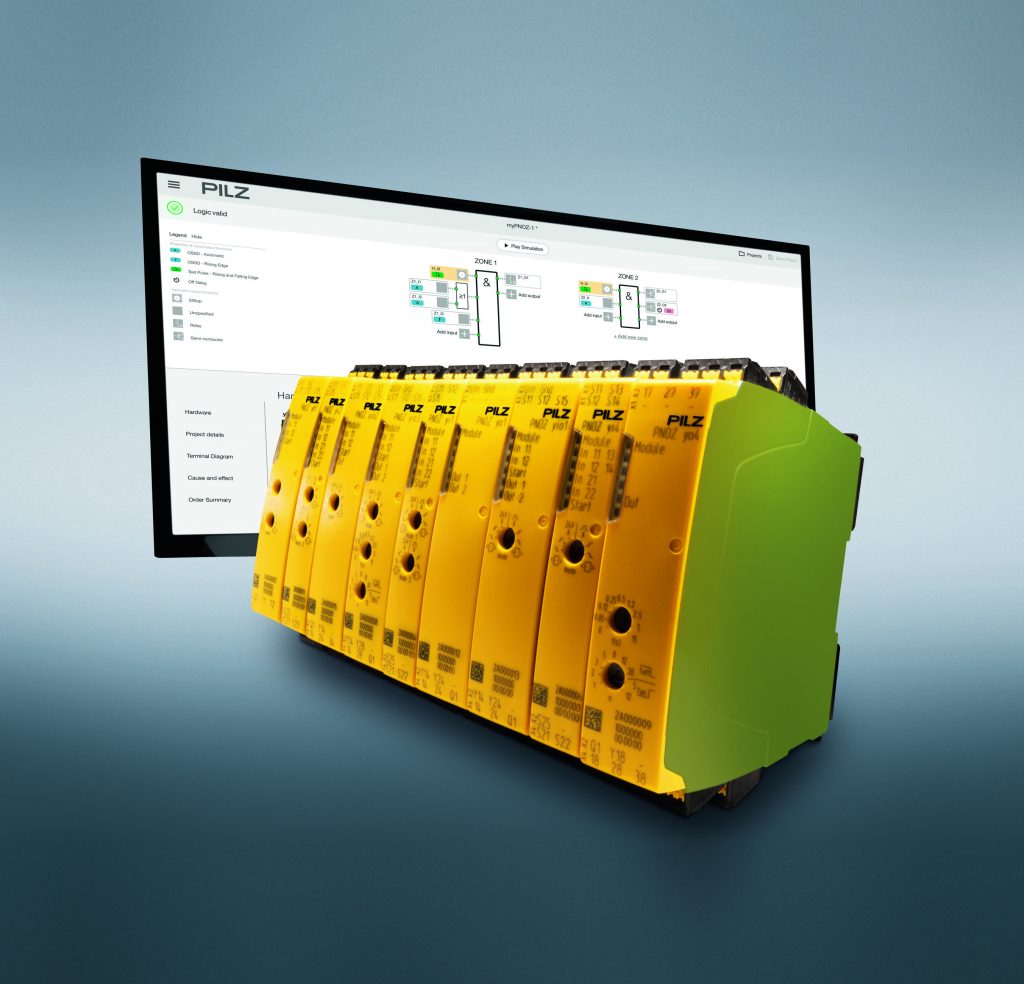

Über den intuitiv bedienbaren myPnoz Creator stellen Anwender ihr Gerät zusammen.
Über den intuitiv bedienbaren myPnoz Creator stellen Anwender ihr Gerät zusammen. Bild: Pilz GmbH & Co. KG

Das Sicherheitsschaltgerät myPnoz überwacht Not-Halt, Schutztür, Lichtgitter, Zweihandtaster Typ IIIA/C und Zustimmtaster. Es besteht aus einem Kopfmodul mit bis zu maximal acht frei kombinierbaren Erweiterungsmodulen. Insgesamt bietet es bis zu zwölf unterschiedliche Erweiterungsmodule: vier Ausgangs- und vier Eingangsmodule sowie vier Ein-/Ausgangsmodule. Jedes Eingangsmodul kann zwei Sicherheitsfunktionen überwachen, was Hardwarekosten minimiert und Verdrahtungsaufwand verringert. Mehrere Sicherheitssensoren lassen sich überwachen, ohne mehrere Schaltgeräte verdrahten zu müssen. Die Bildung mehrerer Sicherheitszonen ist möglich, die unabhängig voneinander separat agierende Anlagenteile überwachen. Das erhöht die Anlagenverfügbarkeit, da Maschinenteile unabhängig voneinander abgeschaltet werden können. Das 17,5mm schmale Kopfmodul besitzt eine übergeordnete Sicherheitsfunktion, die unabhängig von möglichen weiteren Sicherheitszonen auf alle Ausgänge wirkt. Die Ausgangsmodule schalten wahlweise zeitverzögert oder direkt und sind mit Relais- oder Halbleiterausgängen erhältlich. Hier ermöglicht myPnoz logische Verknüpfungen von Sicherheitsfunktionen für kundenspezifische Anwendungen.

Der myPnoz Creator

Im Onlinetool myPnoz Creator lassen sich Anzahl, Art und logische Verschaltung der Sicherheitsfunktionen festlegen. Der Creator berechnet daraus automatisch, welche Module gebraucht werden und in welcher Reihenfolge sie gesteckt werden müssen. Die Steckreihenfolge ergibt sich aus der Logik der Verknüpfung der Sicherheitsfunktionen. Durch diese interne Kombinationslogik sind für das Erstellen keinerlei Programmierkenntnisse erforderlich. Das generierte Produkt kann direkt über das Onlinetool bestellt werden, der Anwender kann die Geräte per Mausklick in der zuvor definierten Zusammenstellung ordern. Das System wird vormontiert und einbaufertig geliefert und bekommt einen eindeutigen Typecode, sodass bei Bedarf derselbe Systemaufbau jederzeit erneut bestellt werden kann.

Je nach Sicherheitsanforderung verschaltet der Anwender Sicherheitsfunktionen mit logischen Verknüpfungen. Der my-Pnoz Creator zeigt Logikfehler in der Abfolge der Sicherheitsfunktionen über ein Symbol an. Ob eine Schaltung oder ein Sicherheitsdesign den eigenen Anforderungen entsprechen, kann unmittelbar über die Simulation des Onlinetools überprüft werden.
