Smarte Sensor/Aktuator-Kommunikation in Verpackungsanlagen

Durchstarten mit ASi-5

Die neue AS-Interface-Generation ASi-5 ist darauf ausgelegt, Maschinen intelligent zu automatisieren und fit für die digitale Fabrik zu machen. Zugleich lassen sich Kosten für die Integration von Sensoren und Aktuatoren signifikant reduzieren. Wie das geht, zeigt das folgende Beispiel einer Verpackungsanlage.
Bild: Bihl+Wiedemann GmbH

Safety als Bestandteil von ASi-5

Auch die sicherheitsgerichtete Automatisierung kann die Vorteile von ASi-5 nutzen und große Datenmengen, wie sie etwa von Sicherheits-Laserscannern bereitgestellt werden, mit hoher Geschwindigkeit übertragen. Bis die ersten ASi-5-Safety-Geräte verfügbar sein werden, wird es zwar noch etwas dauern, aber mit ASi Safety at Work steht ein bewährtes Sicherheitssystem auch mit ASi-5 weiterhin zur Verfügung. Im Schaltschrank des Schrumpfofens ist daher ein ASi-5/ASi-3 Profisafe über Profinet Gateway mit integriertem Sicherheitsmonitor (BWU3862) installiert. Daran angeschlossen sind neben den ASi-Motormodulen und den ASi-5-Modulen mit integriertem IO-Link Master auch die Nothalt-Tastermodule der Förderstecke im Maschineneinlauf, die sichere Türzuhaltung am Schrumpfofen und das Sicherheits-Lichtgitter beim Zugang in den umzäunten Arbeitsbereich des Roboters.

Bild: Bihl+Wiedemann GmbH

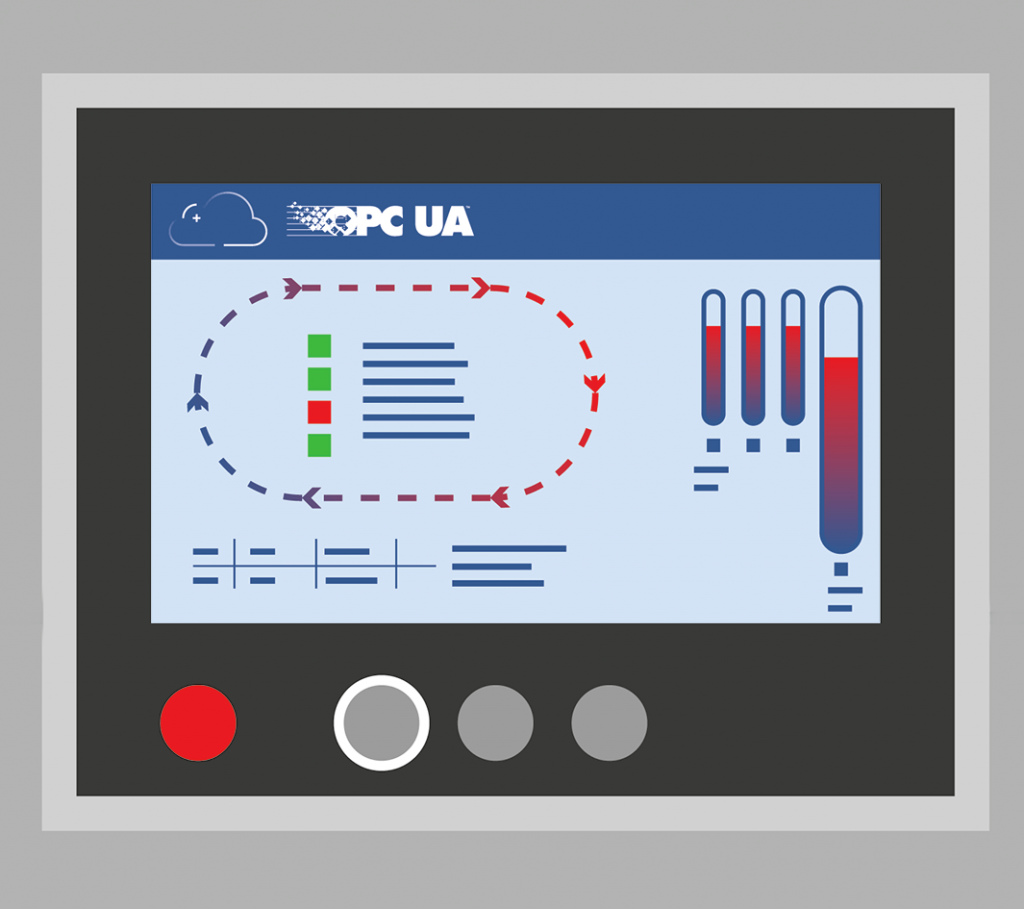

Sichere Temperaturüberwachung mit ASi-5

Ebenfalls angeschlossen ist das ASi-Safety-Analogeingangsmodul BWU2692. Es überwacht in der Verpackungsmaschine die Temperatur und stellt damit sicher, dass sich die Folie beim Erwärmen um die Flaschen legt, diese dabei aber nicht beschädigt werden. Für Applikationen wie Wärmebehandlungsöfen und -anlagen, bei denen ebenfalls hohe Anforderungen an eine sichere Temperaturüberwachung gestellt werden, hat Bihl+Wiedemann gemeinsam mit einem Partner ein sicheres Thermoelementmodul entwickelt. Der Fokus lag dabei auf der softwareseitig einfachen und flexiblen Bedienbarkeit. So können mit der Konfigurationssoftware Asimon360 Thermoelemente unterschiedlicher Typen ausgewählt werden. Zudem lassen sich bis zu acht Temperaturbereiche und Schaltschwellen einstellen. Bei Bedarf kann das Thermoelementmodul über die Software kalibriert werden. Das ASi-Safety-Eingangsmodul löst somit die anwendungs-, mess- sowie auswertetechnischen Aufgaben und erfüllt gleichzeitig mit SIL3/PLe auch die Vorgaben der EN746-2/5.7.2.

Ende der Verpackungsreise

Mit dem Stapeln auf der Palette endet die Reise der Getränke-Sixpacks durch die Verpackungsmaschine. Die durchgängige Ausrüstung mit ASi-5 zeigt, welche Leistung in dem neuen Feldbusstandard steckt. Gleichzeitig ist ASi-5 vollständig kompatibel mit allen ASi-Generationen und kommuniziert mit ASi-3 im gleichen Netzwerk. Anwender können so ihre bisherigen Lösungen um moderne Kommunikationsfunktionen erweitern. Beide Standards haben bis auf weiteres auch ihre Berechtigung zur Koexistenz: ASi-3 gerade in einfacheren Anwendungen aus Kostengründen, ASi-5 durch das Zusammenspiel mit IO-Link und aufgrund seiner Performance in der digitalen Welt.

Seiten: 1 2 3Auf einer Seite lesen
