Bei einem Hersteller für medizintechnische Produkte läuft der Site Acceptance Test (SAT) an der neuen Spritzgieß-Produktionsanlage: Die hochgradig automatisierte, modular aufgebaute Anlage stellt Einwegprodukte aus Kunststoff her, wie sie in der Laboranalytik zum Einsatz kommen. Dieser letzte Testlauf vor dem regulären Betrieb dient der Feinabstimmung und ist Bestandteil der Schlussabnahme. Spätestens jetzt müssen die vorqualifizierten Anlagenmodule als Ganzes den Nachweis erbringen, dass sie die im Lastenheft formulierten Anforderungen erfüllen. Mit einer CE-Kennzeichnung versehen, steht die Anlage anschließend produktionsbereit und sicher zur Verfügung.
Medizinprodukte, die im Labor oder in der medizinischen Analytik Verwendung finden, stellen ausgesprochen hohe Anforderungen an die Fertigung. Qualität und Zuverlässigkeit sind unabdingbar, denn bei den in der Regel vollautomatisierten Produktionsprozessen gilt eine Nullfehlertoleranz. Die Firma Waldorf Technik hat sich auf die Entwicklung und den Bau kundenspezifischer Automatisierungslösungen für die Entnahme und Weiterverarbeitung von Spritzgießteilen spezialisiert – insbesondere für die Medizintechnik- und Healthcare-Branche. Die Anlagen des zur Hahn Group zählenden Unternehmens stellen Produkte wie Pipettenspitzen, Petrischalen, Reaktionsgefäße, Blutröhrchen und Küvetten her. Neben schnellen Zykluszeiten, hoher Präzision und Langlebigkeit steht auch die Sicherheit an vorderster Stelle.
Höchstmaß an Sicherheit gefordert

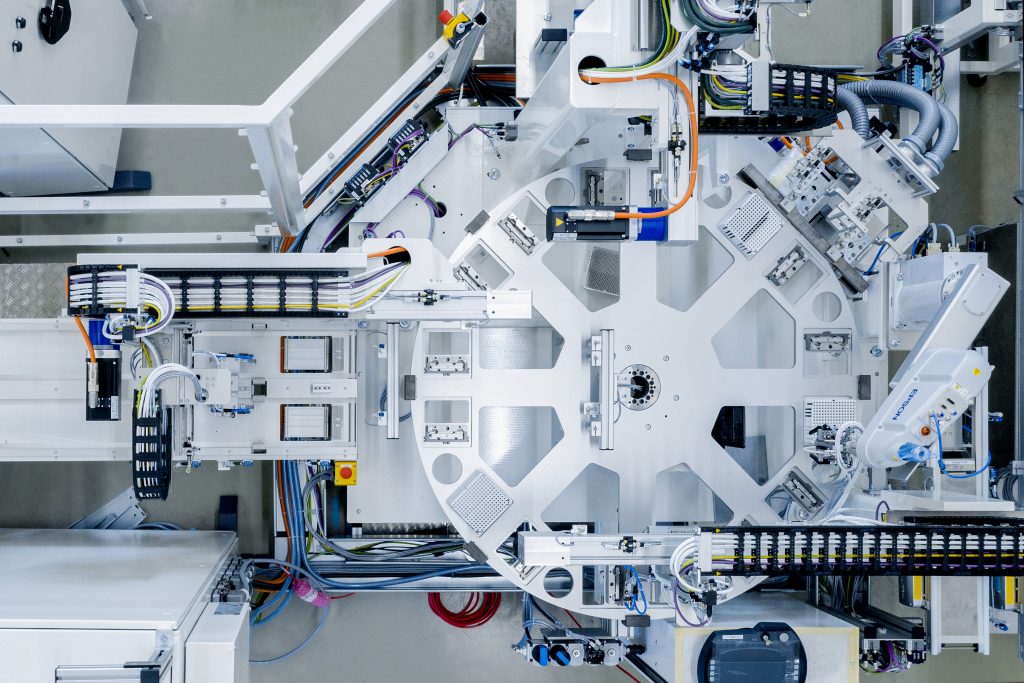

Produktionsanlagen von Waldorf bestehen aus einer Vielzahl miteinander verknüpfter Fertigungs-, Montage-, Handling- und Prüfeinheiten sowie Zu- und Abführsystemen rund um eine Spritzgießmaschine. Ein Großteil davon operiert im Rein- oder Grauraum. Der Maschinenbauer kann in diesem Segment auf langjährige und technologisch vielseitige Erfahrung zurückgreifen: „Unsere Kompetenz besteht darin, dass wir unseren Kunden eine modular aufgebaute, effiziente und hochproduktive Automatisierungslösung liefern, die exakt auf deren Anforderungen zugeschnitten ist – und die darüber hinaus möglichst wenig Standfläche braucht, einen hohen Bedienungskomfort sowie ein Maximum an Sicherheit bietet“, betont Simon Hall, Teamleiter Projektmanagement bei Waldorf Technik.
Seit 1995 sind Maschinen- und Anlagenbauer zu einem Konformitätsbewertungsverfahren verpflichtet. Mit der Unterzeichnung der Konformitätserklärung und dem Anbringen des CE-Zeichens bestätigen sie, dass ihre Lösungen alle erforderlichen Anforderungen an Sicherheit und Gesundheitsschutz der Maschinenrichtlinie 2006/42/EG erfüllen. „Pilz hat für uns das komplette Konformitätsbewertungsverfahren durchgeführt: Angefangen bei der Risikobeurteilung über das Sicherheitskonzept, das Sicherheitsdesign bis hin zu den mit der Validierung erforderlichen Safety Checks und Messungen sowie der abschließenden Ausstellung der EG-Konformitätserklärung“, erläutert Hall.
Modulare Anlagen, besondere Anforderungen
Verschachtelte und modular aufgebaute Anlagen stellen besondere Ansprüche an die Sicherheit. Neben den typischen Gefahren, die von angetriebenen Achsen, Handhabungs- und Robotikeinheiten ausgehen, weisen insbesondere die Schnittstellen zwischen den einzelnen Anlagenmodulen vielfältige Gefahrenpotenziale auf. Der Anlagenhersteller muss für jeden Einzelfall das Risiko abschätzen und Maßnahmen zur Risikominderung umsetzen. Stets mit der Maßgabe, dass die gewählte Lösung weder die Produktivität mindert noch Anlass zur Manipulation geben möge.
Streng genommen ist Waldorf Technik ein Hersteller von Teilmaschinen, der rein theoretisch lediglich Einbauerklärungen ausstellen müsste. Werden jedoch bereits CE-zertifizierte Einzelmaschinen, wie in diesem Fall die Spritzgießmaschine, mit anderen Modulen zu einer Gesamtheit von Maschinen zusammengefügt, muss das Konformitätsbewertungsverfahren einschließlich der CE-Kennzeichnung für die gesamte Anlage durchgeführt werden. „Vermehrt werden wir von unseren Kunden angefragt, das Konformitätsverfahren respektive CE-Kennzeichnung umzusetzen“, sagt Simon Hall. „Will man diesen Prozess, der neben technischem Sachverstand ein tiefes Verständnis der Normen voraussetzt, schnell und rechtlich sauber über die Bühne bringen, ist kompetente Unterstützung unabdingbar!“
Bevollmächtigter übernimmt Verantwortung
Über eine Kundenempfehlung wurde Waldorf Technik im Jahr 2016 auf das Pilz-Dienstleistungsangebot zur CE-Kennzeichnung aufmerksam. „Inzwischen haben wir bereits zwanzig Projekte gemeinsam realisiert“, ergänzt Simon Hall. Pilz verfügt über jahrzehntelange Erfahrung im Bereich Maschinensicherheit und daher auch über ein hohes Maß an Fachkompetenz, um die erforderlichen Schritte der CE-Kennzeichnung und die Interpretation der Normen zuverlässig und mit der notwendigen Qualität durchführen zu können. Dabei übernimmt Pilz die Verantwortung für das Konformitätsbewertungsverfahren und bestätigt mit seiner Unterschrift als Bevollmächtigter auf der Konformitätserklärung, dass die Anforderungen der Maschinenrichtlinie eingehalten werden.
