Der Firma Bauer Maschinen ist es gelungen, ein Erkundungsgerät zur Erforschung des Meeresbodens in Teilen zu automatisieren. Die Basis dafür liefern Automatisierungskomponenten aus dem Hause B&R, die auch 2.500m unter der Wasseroberfläche noch zuverlässig funktionieren.
 Für den Einsatz in 2.500m

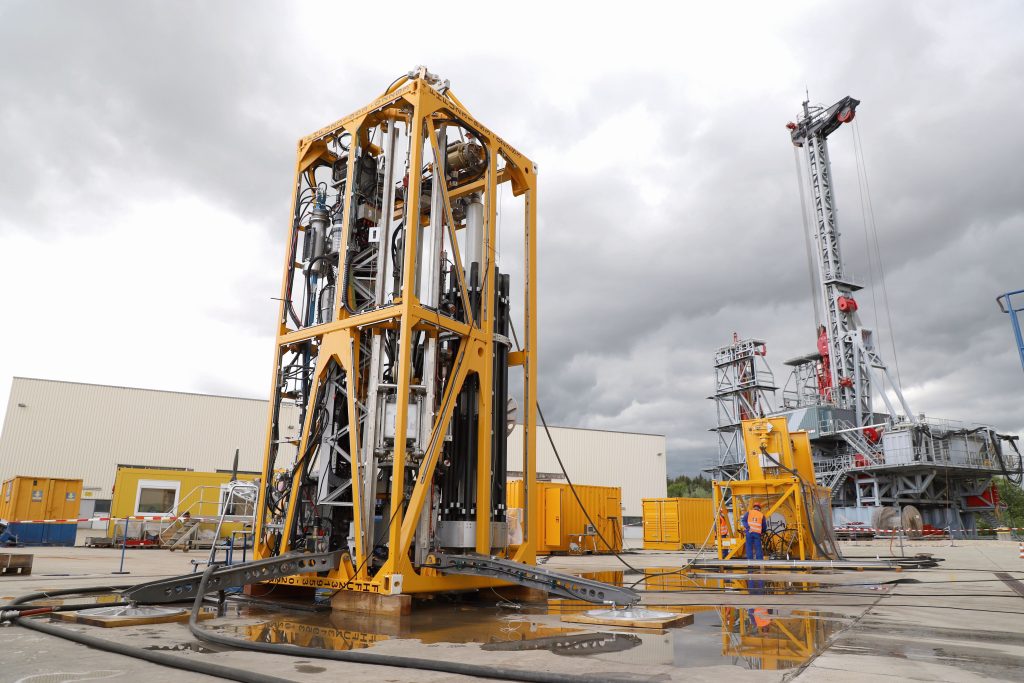

Tiefe gemacht: das Meereserkundungsgerät MeBo 200
Für den Einsatz in 2.500m Tiefe gemacht: das Meereserkundungsgerät MeBo 200Bild: Bauer Maschinen GmbH

Kurz vor dem Bodenkontakt fahren vier Stützen mit großen Tellerfüßen seitlich aus dem Maschinenrahmen, passen sich an die Bodengegebenheiten an und sorgen dafür, dass das rund 10t schwere Erkundungsgerät beim endgültigen Kontakt sicher aufrecht stehen bleibt. Dann beginnt die integrierte Bohreinheit mit der Erforschung der Sediments- und Gesteinsschichten. Was nach einer Landung einer Sonde auf einem entfernten Himmelskörper klingt, ist der Anfang eines Forschungseinsatzes in fast genauso unbekanntem Terrain. Das Erkundungsgerät untersucht nämlich den Meeresboden, knapp 3.000m unter der Wasseroberfläche.

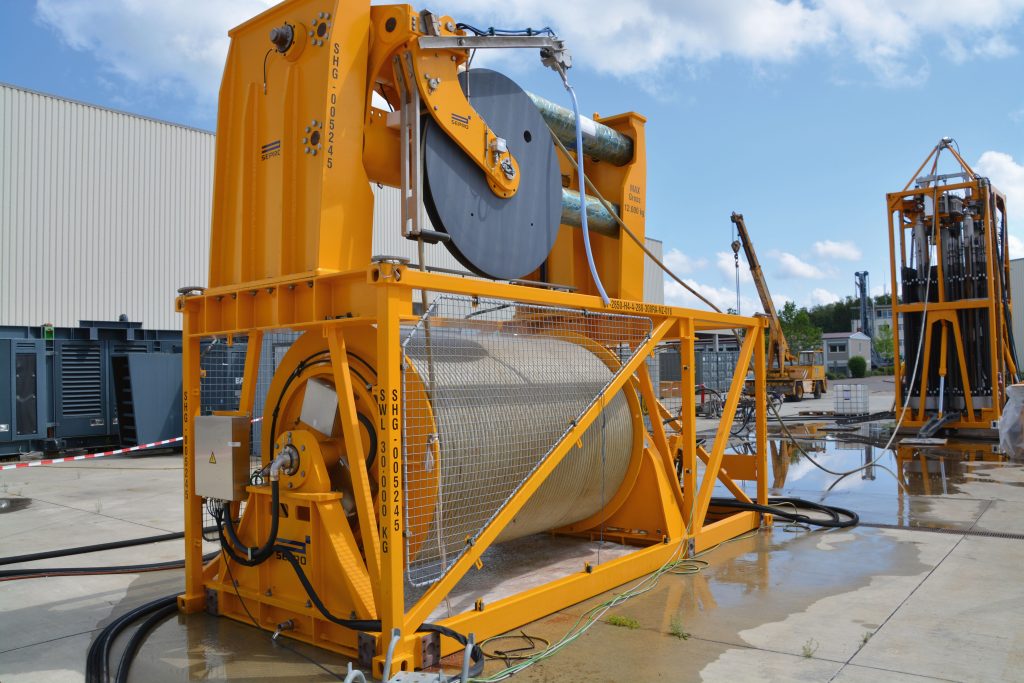

 Mit Hilfe einer wassergekühlten Winde wird das 35,5mm dicke stahlgepanzerte Kabel auf- und abgerollt. Über ein X20-Modul von B&R ist die Winde nahtlos in die Automatisierungsarchitektur des MeBo 200 eingebunden.
Mit Hilfe einer wassergekühlten Winde wird das 35,5mm dicke stahlgepanzerte Kabel auf- und abgerollt. Über ein X20-Modul von B&R ist die Winde nahtlos in die Automatisierungsarchitektur des MeBo 200 eingebunden.Bild: Bauer Maschinen GmbH

Einsatzort: Meeresboden

Das Erkundungsgerät heißt MeBo 200 und wurde von Marum, dem Zentrum für Marine Umweltwissenschaften der Universität Bremen, und der Firma Bauer gemeinsam entwickelt. MeBo 200 vermag in Wassertiefen bis zu 2.500m zu bohren, und zwar bis zu 200m tief in den Meeresboden. Die dabei gewonnenen Bohrkerne liefern wertvolle Einblicke in den Sedimentaufbau und die Geologie des Meeresbodens.

Das Erkundungsgerät hat die Größe eines Übersee-Containers. Ein Forschungsschiff transportiert es zum ausgewählten Untersuchungsgebiet auf dem Ozean. An der richtigen Stelle angekommen, wird das Erkundungsgerät mit Hilfe eines 2.700m langen stahlgepanzerten Kabels auf den Meeresgrund hinabgelassen. Über das Kabel bleibt das MeBo 200 mit dem Schiff verbunden und wird von dort aus mit Energie versorgt und gesteuert.

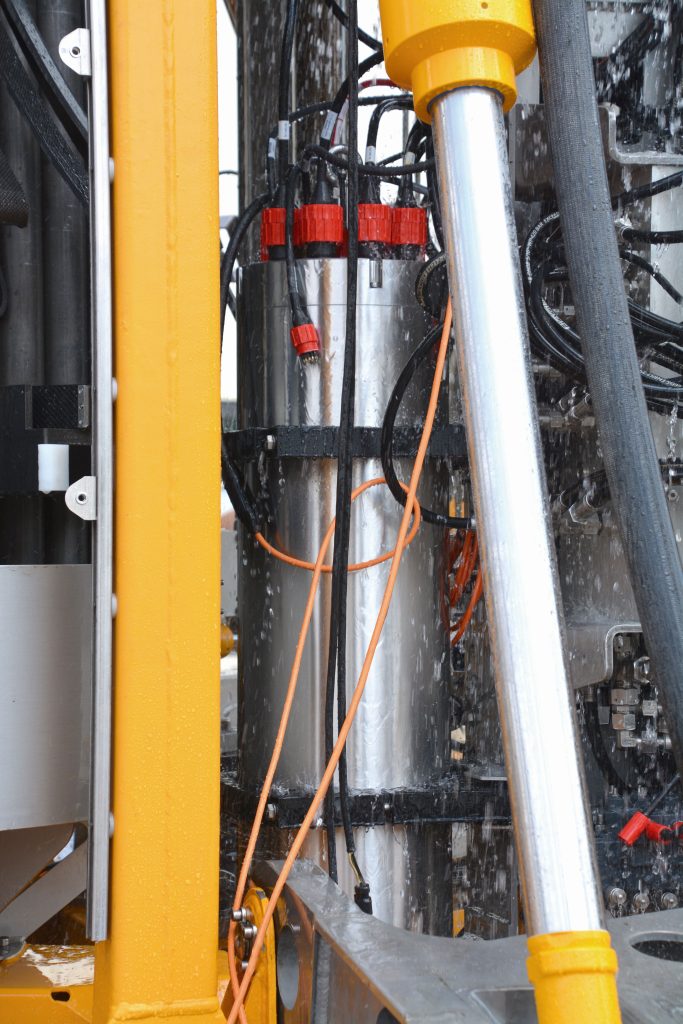

 Die X90-mobile-Steuerungen sind in versiegelten Druckbehältern untergebracht, die die Elektronik vor dem Meerwasser schützen.
Die X90-mobile-Steuerungen sind in versiegelten Druckbehältern untergebracht, die die Elektronik vor dem Meerwasser schützen.Bild: Bauer Maschinen GmbH

Technik für extreme Bedingungen

Die ersten beiden Versionen des MeBo waren jahrelang erfolgreich im Forschungseinsatz. Für den weltweiten Vertrieb wollte Bauer das Erkundungsgerät jedoch noch weiter verbessern und mit folgenden Elementen ausstatten:

• aktuelle und moderne Steuerungstechnik

• erweitertes Kommunikationsnetzwerk

• Schnittstellen für externe Automatisierungskomponenten

• weiterentwickeltes Diagnose- und Wartungssystem

Als Partner für die Überarbeitung der Automatisierungsarchitektur setzt Bauer auf B&R. „Wir arbeiten schon sehr lange mit B&R zusammen, unter anderem für unsere Tiefbohranlagen“, sagt Lothar Schirmel, Gruppenleiter Elektronik, Automation & Controls bei Bauer. Um am Meeresboden zuverlässig Daten sammeln und auf die kilometerlange Reise auf das Begleitschiff senden zu können, benötigt das MeBo 200 äußerst widerstandsfähige Technik. „2.500m unter dem Meeresspiegel herrschen extreme Bedingungen“, sagt Schirmel. „Dementsprechend robust und zuverlässig müssen alle eingesetzten Komponenten sein. Deshalb haben wir uns für das Steuerungssystem X90 mobile von B&R entschieden, das diesen extremen Bedingungen standhält.“

Die X90-Steuerungen lassen sich mit Optionsmodulen an viele unterschiedliche Anforderungen anpassen. Für das Erkundungsgerät wurden sie als intelligente Powerlink-Buscontroller mit zahlreichen integrierten I/Os konfiguriert. Über Wave-Division-Multiplexing-Medienkonverter wird das Kommunikationsprotokoll auf Single-Mode-Fiber übertragen und schiffseitig wieder zurückgewandelt. „Ein zuverlässig funktionierendes Echtzeit-Netzwerk unter diesen extremen Bedingungen zu betreiben, ist eine große Herausforderung“, sagt Schirmel. „Gemeinsam mit B&R haben wir die Aufgabenstellung jedoch gelöst. Das Unternehmen hat uns tatkräftig bei der Auswahl der Konverter unterstützt und durch Anpassungen an den Netzwerkeinstellungen anfängliche Kommunikationsunterbrechungen in den Griff bekommen.“

Software-Updates vom Deck aus

Die integrierten Ethernet-Schnittstellen der X90-Steuerungen sind über Glasfaserkabel vom Schiffsdeck aus zugänglich. „Das ist für uns wichtig, weil wir so bei Bedarf Software Updates auf die Geräte aufspielen können, ohne das Erkundungsgerät auftauchen lassen oder den Druckbehälter mit den Steuerungen öffnen zu müssen“, betont Schirmel. Die erforderlichen elektrischen Signale werden über Steckkontakte vom Druckbehälterinneren nach außen geführt. Die Steckkontakte halten einem Wasserdruck von bis zu 400bar stand. Auf diese Weise sind unter anderem fast 100 Proportionalventile, Absolutwertgeber und Wegmesssensoren an die integrierten I/Os der X90-Geräte angeschlossen.
