Schalter mit Zuhaltung, Gehäuse für Befehlsgeber und Griffe für Türen

Zertifizierte Sicherheit

Für Maschinen und Anlagen, die nach einem Stop-Befehl zum Stillsetzen der Maschine noch nachlaufen, d.h. an denen weiterhin eine Gefahr besteht, bietet Pizzato Elettrica die Sicherheitsschalter der Serien NG und NS mit Zuhaltung an. Diese sind RFID-gestützt und bieten eine bis inklusive PLe und SIL3 zertifizierte Sicherheit.

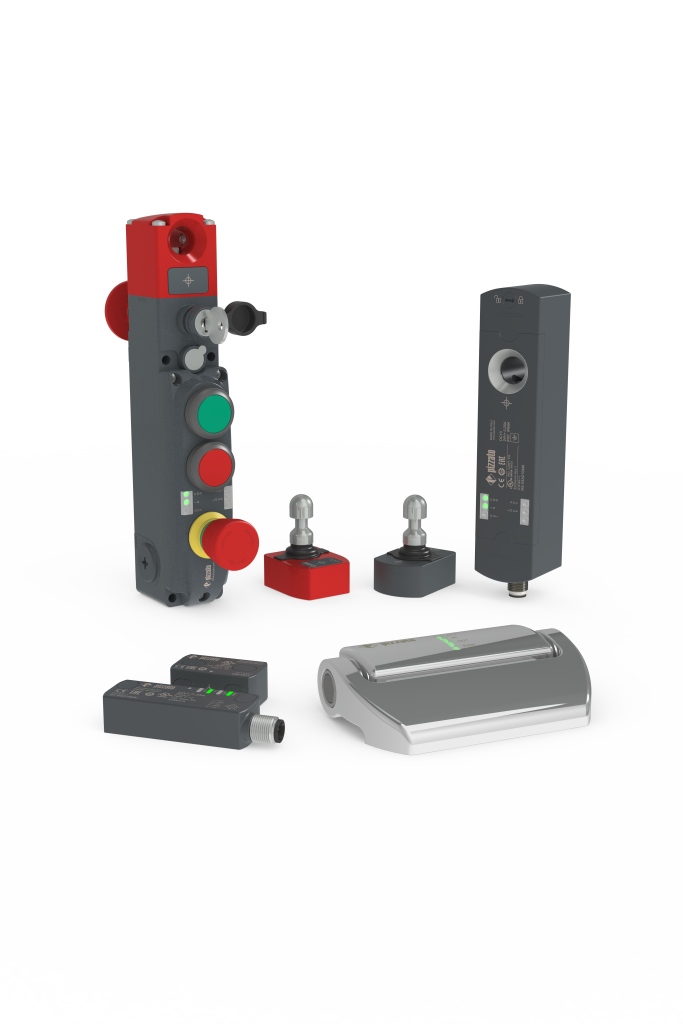

 Pizzato Elettrica bietet ein breit gefächertes Sortiment an Komponenten für die funktionale Sicherheit.
Pizzato Elettrica bietet ein breit gefächertes Sortiment an Komponenten für die funktionale Sicherheit.Bild: Pizzato Elettrica s.r.l.

Die Serie NG ist für raue Anwendungen konzipiert und – dank des Metallgehäuses – für schwere Türen und hohe Auszugskräfte von bis zu 9.750N konzipiert. Die Serie NS eignet sich für Standardanwendungen an Maschinen und Industrieanlagen, hat ein schlagzähes, selbstverlöschendes Technopolymergehäuse und bietet eine Haltekraft von 2.100N. Beide Serien akzeptieren eine hohe Dejustage-Toleranz bei Türen und eignen sich für umgebungsbelastete Anwendungen, so wie sie z.B. in der Holzindustrie oder im Maschinenbau vorkommen. Ein sogenannter Tunnel ermöglicht einerseits über einen großen Einführtrichter die Aufnahme des schwimmend gelagerten Betätiger-Bolzens, andererseits können Partikel und Schmutz schlichtweg durch das System durchgeschoben werden. Die Erfüllung der Schutzarten IP67 und IP69K ermöglicht intensive Reinigungszyklen. Die Maschine oder Anlage kann daher länger verfügbar sein. Auch an die Instandhalter wurde gedacht, denn im Fall von Kurz- oder Querschlüssen, Drahtbrüchen oder zu großen Spannungstoleranzen wird die Fehlersuche durch eine integrierte LED-basierte Vorort-Diagnose unterstützt. Das spart Zeit und es kann zügig weiter produziert werden.

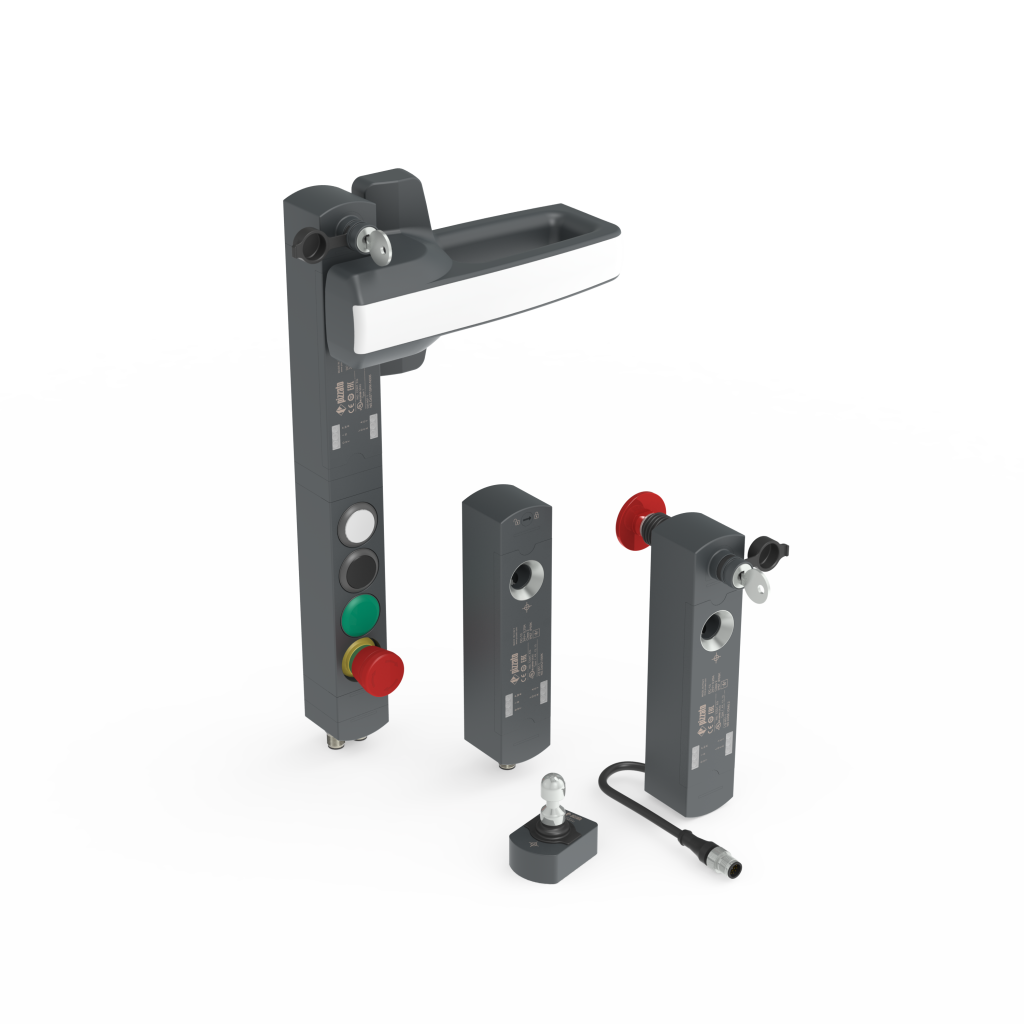

 Die Sicherheitsschalter der Serie NS eignen sich für Standardanwendungen an Maschinen und Industrieanlagen und bieten eine Haltekraft von 2.100N.
Die Sicherheitsschalter der Serie NS eignen sich für Standardanwendungen an Maschinen und Industrieanlagen und bieten eine Haltekraft von 2.100N. Bild: Pizzato Elettrica s.r.l.

Lockout-Vorrichtungen für zusätzliche Sicherheit

Sind nun Anlagen oder größere Maschinen eingesetzt, so kann ein Anwender sich unbemerkt im Gefahrenbereich befinden und eingeschlossen werden. Das verhindern Lockout-Vorrichtungen von Pizzato Elettrica. Sie sind sehr robust und werden in einem Arbeitsgang mit dem Schalter montiert. Der Vorteil ist die Verwendung individueller Vorhängeschlösser. Die Vorhaltung von Reserveschlüsseln entfällt. Sehr häufig fahren Maschinen in Betriebsarten mit unterschiedlichem Gefährdungsniveau. Dies kann man zugunsten der Anlagen-Produktivität nutzen. Werden beispielsweise Maschinenbereiche für den Produktionsprozess vorbereitet und es entsteht dadurch noch kein Gefahrenpotential, so kann das die Serie NG oder NS bei geschlossener Türe auch zulassen. Beim Öffnen der Türe wird dennoch abgeschaltet, und die Erledigung diverser Arbeiten durch den Anwender ist weiterhin möglich. Ist die Vorbereitung, z.B. eine Schleichfahrt, ein unkritischer Aufheiz- oder Justagevorgang abgeschlossen, so erfolgt über die Steuerung das zweite Verriegelungssignal und die Anlage kann ohne Gefährdung des Personals produzieren. In jedem Fall bleibt die Sicherheitskette aktiv und die Produktion läuft bei hoher Flexibilität des Personals sehr viel früher an. Beide Serien können zudem auch beleuchtbare Befehlsgeber, wie Taster, Wahlschalter, Leuchtmelder und Nothalt-Taster aufnehmen. Der Anschluss erfolgt entweder über Push-In-Terminals oder über den Industriestandard M12 oder M23. Der Wegfall zusätzlicher Schaltboxen, deren Montage, Verdrahtung und Platzbedarf ist ein weiterer Vorteil. Das bedeutet eine Zeit- und Kosteneinsparnis.

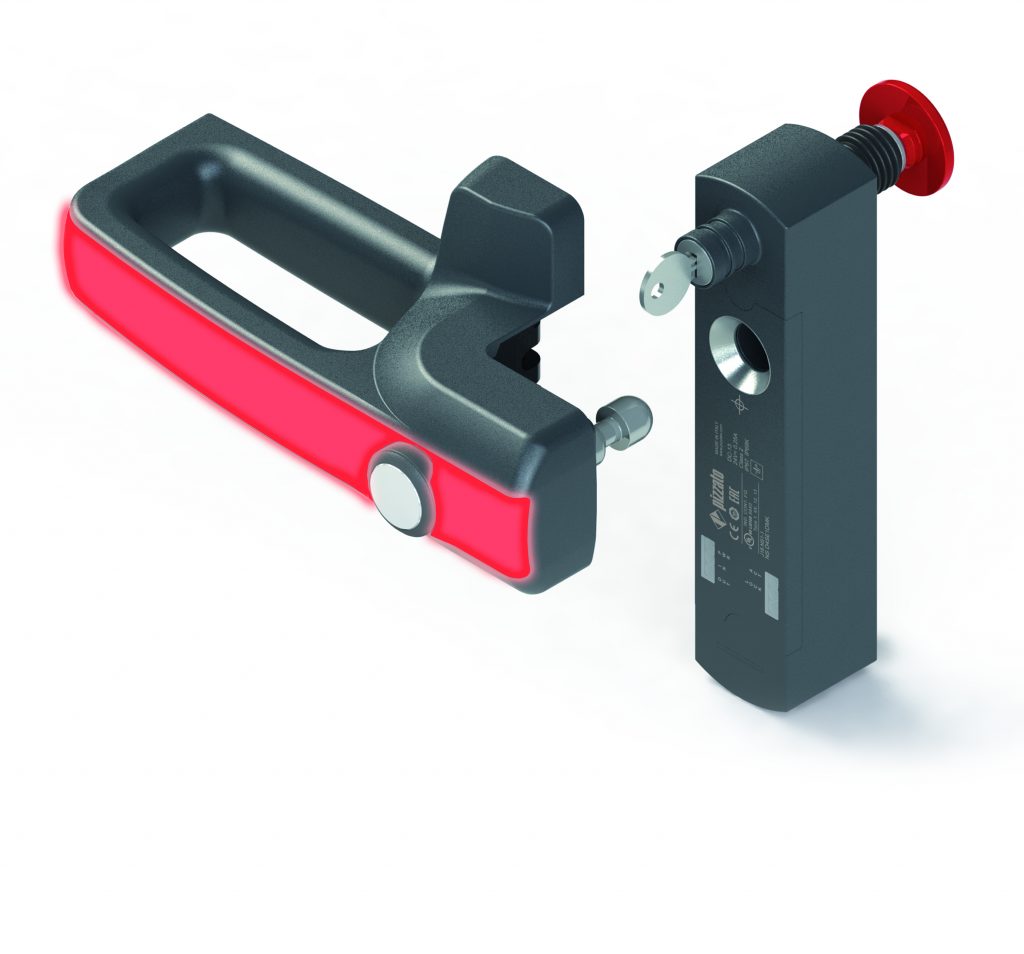

 P-Kube Krome informiert den Anwender über den Maschinen-Status mittels direkt am Griff integrierten RGB-Band.
P-Kube Krome informiert den Anwender über den Maschinen-Status mittels direkt am Griff integrierten RGB-Band.Bild: Pizzato Elettrica s.r.l.

Programmierung der Betätiger

Wird einmal ein Betätiger beschädigt, so dient ein sehr schnelles Verfahren dem Einlernen einer ersatzweisen Type. Das Anlegen einer Spannung am Programmier-Pin der Zuhaltung oder des Transponders versetzt das Produkt in den Teach-In-Zustand. Daraufhin muss lediglich der neue Betätiger vor das Produkt gehalten werden, um die Akzeptanz des neuen Codes abzuschließen. Die interne Elektronik speichert diesen und lo?scht den bisherigen Code, sodass alle bisherigen Betätiger nicht mehr erkannt werden. Die Zuverlässigkeit der Sicherheitsvorrichtung, in der das Produkt installiert ist, bleibt somit erhalten. Die Umprogrammierung des Betätigers kann unbegrenzt oft wiederholt werden. Das ist besonders bei Wartungsarbeiten oder während der Montagephase komplexer Anlagen hilfreich. Bei Pizzato Elettrica findet sich dieser Vorzug bei allen RFID-gestützten Serien und Varianten mit Programmiereingang.

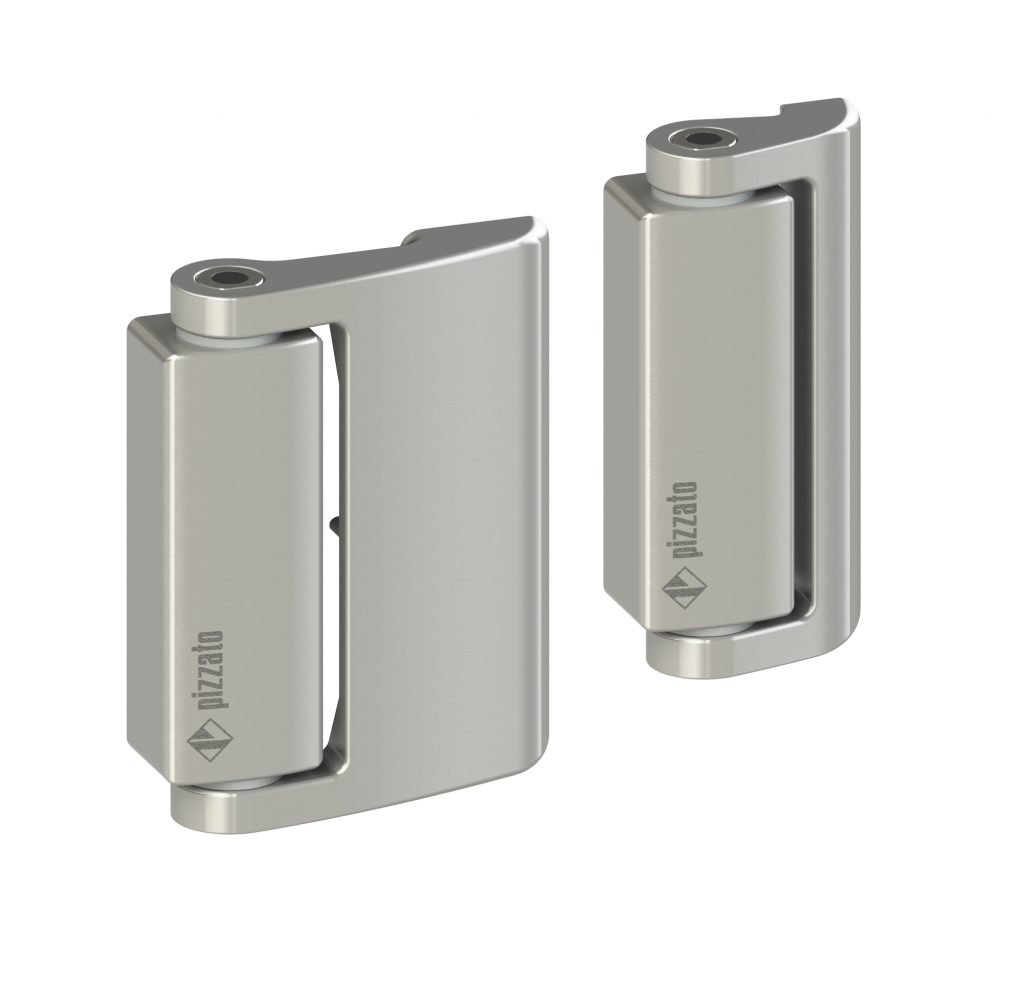

 Eigensichere Edelstahl-Scharniere, Zuhaltungen und Transponder mit Vorort-Diagnose
Eigensichere Edelstahl-Scharniere, Zuhaltungen und Transponder mit Vorort-DiagnoseBild: Pizzato Elettrica s.r.l.

Reihenschaltung für größere Anlagen

Für umfangreiche Anlagen, welche unterschiedliche Zugriffs- und Zugangssituationen, also Türen, Klappen, Schiebetüren, Hauben, usw. aufweisen, bietet die volle Kompatibilität der Pizzato Elettrica-Komponenten eine Lösung. Bis zu 32 eigensichere Scharnierschalter, Schalter mit Zuhaltung und RFID-Sensoren können je nach Bedarf gemischt und in Reihe geschaltet werden. Das maximale Sicherheitsniveau PLe, gemäß EN13849-1, und SIL3, gemäß EN62061, bleibt dabei erhalten.

Seiten: 1 2 3Auf einer Seite lesen
