Neuer Sicherheitsbaustein

Sensorlose Stillstandserfassung von Antrieben

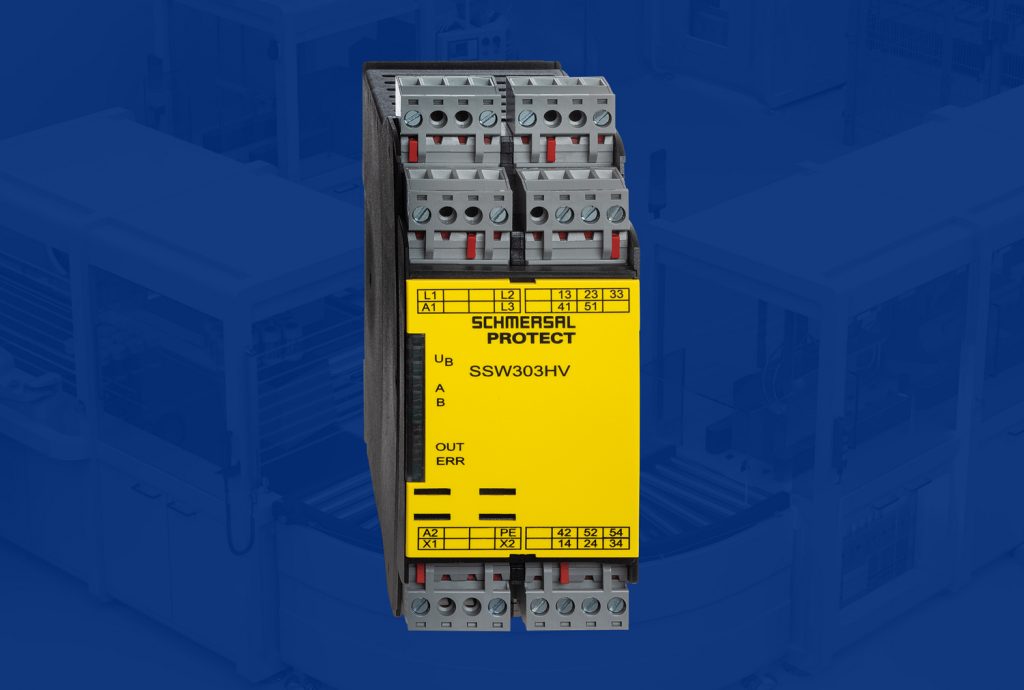

Wenn an einer Maschine oder Anlage gefahrbringende Nachlaufbewegungen zu erwarten sind, sorgt eine Kombination aus Sicherheitszuhaltung (an der Schutztür) und Stillstandswächter (im Schaltschrank) für die erforderliche Sicherheit. Mit dem SSW303HV stellt die Schmersal Gruppe jetzt einen neuen sensorlosen Stillstandswächter vor, der im Vergleich zu den Vorgängermodellen der Serien AZR und FWS Verbesserungen bietet.

Bild: K.A. Schmersal Holding

Ein wichtiges Entwicklungsziel war die universelle Einsatzmöglichkeit des neuen Stillstandswächters, der insgesamt vierzehn Varianten des bisherigen Produktprogramms ersetzt. Ermöglicht wird das u.a. durch den Einsatz eines Weitbereichsnetzteils für alle gängigen Betriebsspannungen (Gleich- und Wechselstrom) von 24VDC/ 24VAC bis 230VAC. Der erhöhte Temperaturbereich von -25 bis +55°C erschließt zusätzliche Anwendungsbereiche.

Ein weiterer Vorteil ist die kompakte Bauform: Der SSW303HV beansprucht nur 45mm Baubreite im Schaltschrank. Die steckbaren und codierten Anschlussklemmen schaffen die Voraussetzung für eine schnelle und fehlerfreie Installation. Ein zusätzlicher Meldekontakt gibt Aufschluss über den Fehlerstatus des Bausteins. Da der Stillstandswächter sensorlos arbeitet, muss der Konstrukteur der Maschine nicht in die ‚Hardware‘ der Umgebungskonstruktion eingreifen. Der Sicherheitsbaustein wird direkt an einen Dreiphasen-Drehstrommotor angeschlossen und misst direkt die Frequenz der induzierten Spannung – bei Motornennspannungen bis 690V. Die Sicherheitskontakte für die Freigabe einer Verriegelungseinrichtung schließen, sobald der Motor stillsteht.

Der SSW 303HV kann in Sicherheitskreisen bis Kategorie 4 / Performance Level e nach EN13849-1 und SI 3 nach EN IEC61508 eingesetzt werden – mit allen gängigen Bauarten von Sicherheitszuhaltungen der einschlägigen Hersteller.

K.A. Schmersal Holding
