Marktgängige und montagekompatible Gehäusebauformen kombiniert mit DuraBeam-Lasertechnologie und MPT-Multipixel-Messkern mit hochpräzisem Opto-ASIC auf Triangulationsbasis eröffnen eine Vielzahl von Einsatzmöglichkeiten, in denen es auf konstruktive und integrationstechnische Flexibilität, sicheres Detektionsverhalten und präzises Messen ankommt. Die über die Lichtschrankenserien R100, R101 und R103 hinweg einheitliche Usability vereinfacht die Inbetriebnahme und die Bedienung im Betrieb. Mit IO-Link als Standard und der Bluetooth-basierten SmartBridge-Technologie bieten die Optosensoren eine vielseitige Konnektivität bis in die Cloud.
Die Befestigungssituation bestimmt die Bauform, das Funktionsprinzip passt sich flexibel an

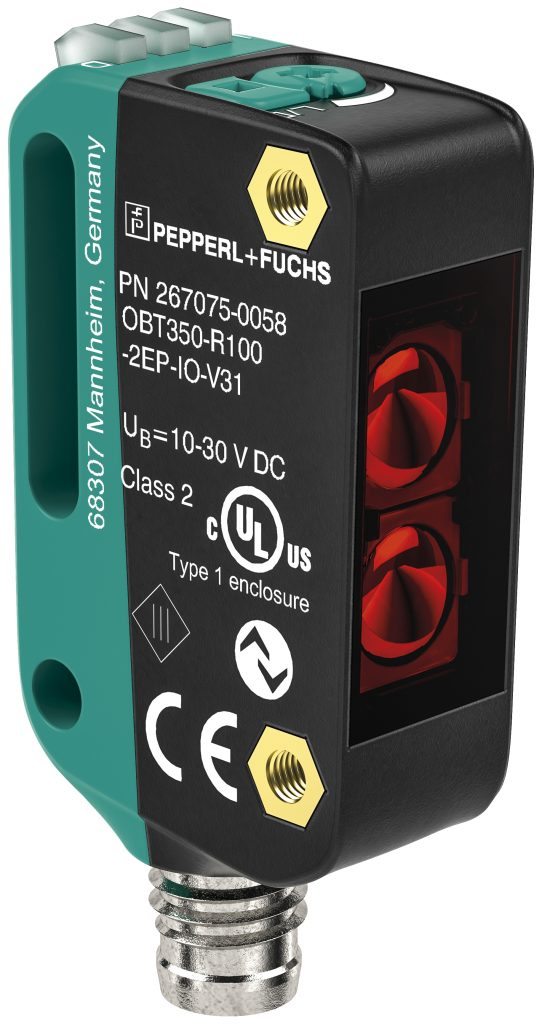

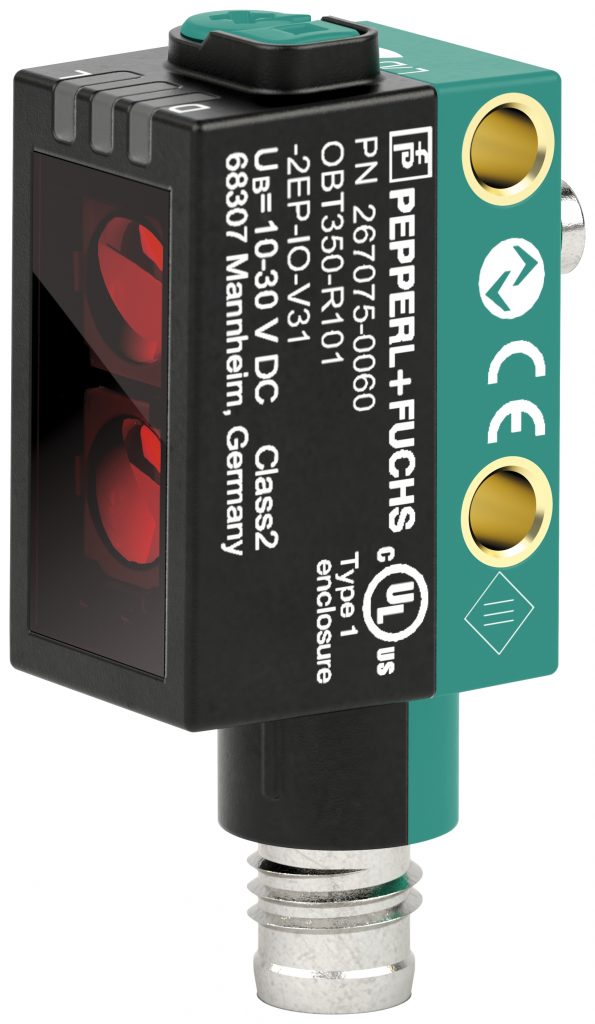

Die Erfassungsaufgabe, der vorhandene Bauraum, die Befestigungsmöglichkeiten sowie die Zugänglichkeit und Sichtbarkeit sind die wichtigsten Kriterien für die Auswahl der geeigneten Sensorbauform in einer definierten Montagesituationen. Die Baureihen R100 in Kleinbauform, R101 in Miniaturausführung und R103 im Gehäuse mit frontseitigem M18-Gewinde bilden für spezifischen Befestigungssituationen jeweils alle optoelektronischen Funktionsprinzipien ab: Einweg-Lichtschranken, Reflex-Lichtschranken mit Polfilter, Vordergrundausblendung oder für die Detektion transparenter Objekte, energetische Reflex-Lichttaster und solche mit Hintergrundausblendung, messende Lichtschranken mit zwei unabhängigen Schaltpunkte und miniaturisierte Distanzsensoren. Die mechanische Integration gestaltet sich also sehr flexibel – zumal verschiedene Haltewinkel, Metallschutzbügel und Schnellklipp-Montagehalter weitere Montageoptionen für die flexible und betriebssichere Befestigung in Maschinen und Anlagen bieten.
Raum für neue Herausforderungen
Mit neuen Produkten und neuen Prozessen steigen auch die Herausforderungen an die zuverlässige Detektion und Distanzmessung von Objekten – z. B. bei schwierigen Oberflächen, bei Kleinteilen oder in High Speed-Prozessen. Sensoren, die flexibel auch neue Anforderungen meistern, bieten aus konstruktiver Sicht ein hohes Maß an Zukunftssicherheit. Ermöglicht wird dies bei den Serien R100, R101 und R103 durch das Zusammenspiel verschiedener innovativer Technologien. Völlig neu entwickelt wurde beispielsweise die DuraBeam-Technologie der Laservarianten der Sensorfamilien. Sie vereint die Vorteile von LED-Sendern – u. a. hohe Lebensdauer und Einsatzfähigkeit im erweiterten bzw. erhöhten Temperaturbereich – und die Stärken von Laserdioden – u. a. großer Arbeitsabstand und konturierte, helle Lichtfleckabbildung auf dem Objekt. Dadurch bieten diese Lasersensoren – ohne auf Detektionsleistung zu verzichten – eine deutlich verbesserte Energieeffizienz, eine erhöhte Lebensdauer und einen erweiterten Betriebstemperaturbereich. Da die DuraBeam-Lasertechnologie mit ihrem besonderen Strahlprofil auf einem Objekt immer einen scharf konturierten, kreisrunden Lichtfleck abbildet, sind die Lichtschranken und Distanzsensoren auch bestens für die sehr präzise Detektion und Entfernungsmessung kleiner Objekte geeignet. Ein weiteres technologisches Highlight ist die Multi-Pixel-Technologie (MPT) der Sensoren. Sie setzt auf ‚Messen statt Tasten‘ und ist gegenüber energetischen Erfassungsprinzipien prozesssicherer. Der Grund: Die MPT nutzt bei der Detektion durch Distanzmessung die Vorteile der geometrischen Triangulation auf einem integrierten Multi-Pixel-Array. Intelligente Software-Algorithmen zur Auswertung ermöglichen auch in Nahbereichsapplikationen höchst präzise, zuverlässige Messergebnisse sowie ein sicheres Detektions- und Schaltverhalten – auch bei Störeinflüssen aus dem Objekthintergrund.
Einheitliche Bedienung und Visualisierung: einmal verstanden, immer verstanden
Die Lichtschrankenserien R100, R101 und R103 nutzen durchgängig ein identisches Bedien- und Anzeigekonzept. Per Multiturn-Potenziometer lassen sich Empfindlichkeit, Schaltschwelle und Betriebsmodus einstellen. Die Wahl der Schaltungsart sowie das Teach-in des Schaltpunktes erfolgt über eine Drucktaste. Einheitlich über alle aktuellen – und künftigen – Baureihen hinweg ist auch das Anzeigekonzept. Zwei LED visualisieren die Betriebsbereitschaft, die Schaltungsart, die freie Lichtstrecke für die Detektion bzw. Distanzmessung, das Erreichen der Funktionsreserve sowie eine eventuelle Strahlunterbrechung. Die R100, R101 und R103 können so über die Baureihen hinweg und in jeder sensortechnischen Ausprägung einheitlich am Gerät eingestellt und bedient werden. Das Look-and-feel bei einer Reflexionslichtschranke R100 ist das Gleiche wie bei einem Lichttaster mit Hintergrundausblendung der Produktfamilie R101 oder einem R103-Distanzsensor. Die einheitliche Usability minimiert die Komplexität der Sensorparametrierung, spart Zeit und Kosten bei der Inbetriebnahme und gewährleistet eine funktions- und betriebssichere Bedienung der Sensoren.
