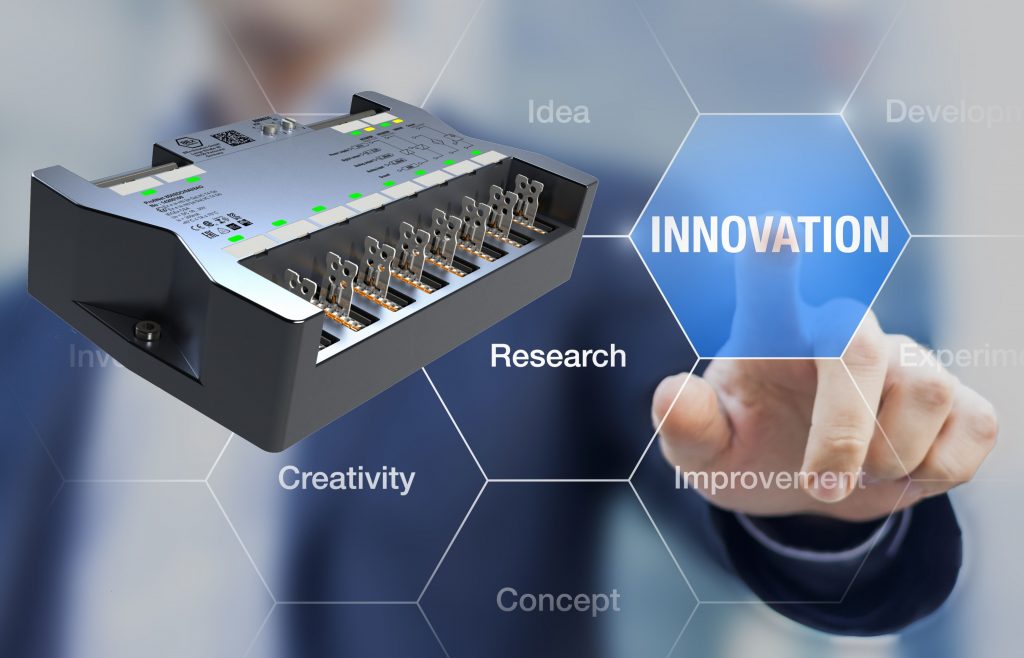

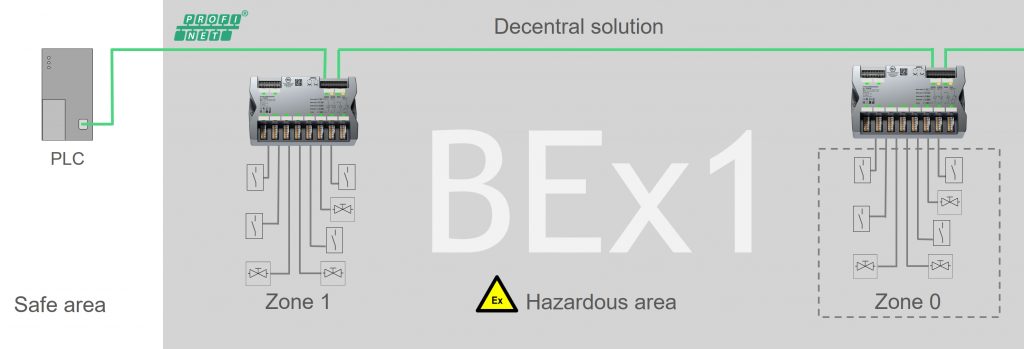

BEx1 ist ein Remote-IO-System, das direkt im explosionsgefährdeten Bereich in der Zone 1/21 als Interface zwischen den Signalen (Sensoren/Aktuatoren) und der externen Steuerung (außerhalb des explosionsgefährdeten Bereiches) installiert wird. Damit ist es möglich, bis zu 32 Signale direkt an einem Modul anzuschließen. Alle Signale werden im System zusammengeführt und über den integrierten Buskoppler verarbeitet. Die Datenkommunikation zu externen Steuerung sowie weiteren Teilnehmern erfolgt über den integrierten Switch.
Unterstützung aller gängigen Real-TimeEthernet-Systeme
Als Basis für die Hardware dient ein 32 Bit Prozessor der Net X Familie der Firma Hilscher. Der Software-Stack unterstützt von Haus aus alle gängigen Real-Time-Ethernet-Systeme (Profinet, Ethernet-IP, Ethernet Powerlink, Modbus). Weiterhin sind Feldbusschnittstellen (CANopen, CC-LinkCompoNet und Profibus) integriert. Damit erleichtert der Baustein die Entwicklung eines Remote-IO-Gerätes. Das Gehäuse ist aus hochwertigem und massivem Aluminium hergestellt. Die Oberfläche ist galvanisiert und widerstandsfähig gegen Umwelteinflüsse. Der Vorteil von metallischen Gehäusen ist, dass an deren Oberfläche, im Gegensatz zu Kunststoffgehäusen, keine elektrostatischen Aufladungen entstehen können. Bei der Entwicklung von BEx1 wurde bei der IO-Baugruppe ein hoher Wert auf die multifunktionale Ausführung gelegt. Es stehen 32 eigensichere Kanäle zur Verfügung, aufgeteilt in 8-facher Ausführung mit je digital Eingang, digital Ausgang, analog Eingang, analog Ausgang.
Kompakt und multifunktional
Die digitalen Eingänge erfüllen die Namur-Norm. Der analoge Bereich kann Signale von 0 bis 25mA verarbeiten und ist somit offen und kompatibel für den Anschluss einer Vielzahl unterschiedlicher Fabrikate von Sensoren und Aktuatoren. Produktvorteile des Systems sind seine Kompaktheit, Multifunktionalität und der einfachen Einbindung in die Feldebene. Bei der Software wurde besonders darauf geachtet, dass der Anwender sich nicht mit programmieren oder parametrieren beschäftigen muss. Für eine schnelle und übersichtliche Statusanzeige sind mehrfarbige LEDs vorhanden. Alle Status-/Diagnosemeldungen können über das Busprotokoll abgefragt werden. BEx1 erfüllt alle Sicherheitsstandards und Normen und ist darüber hinaus für den Einsatz in rauen Umgebungsbedingungen entwickelt worden.
Großer Temperaturbereich
Der große Temperaturbereich von -40 bis 70°C ermöglicht einen sicheren Betrieb innerhalb extremen Klimazonen. Das Modul ist komplett mit speziellem Gießharz vergossen und die verbaute Elektronik ist gegen eindringende Feuchtigkeit und Staub absolut geschützt. Durch den Verguss ist BEx1 außerdem unempfindlicher gegen Stoß-/Schock- und Vibrationseinflüsse und gewährleistet eine hohe Anlagenverfügbarkeit. Ab der Innovationsstufe BEx1 Remote IO IP67 kann das Modul ohne Ex e Gehäuse direkt in der Anlage montiert werden. Zielmärkte der neuen Lösungen sind unter anderem die Öl- und Gasindustrie im Bereich On- und Offshore, die chemische und petrochemische Industrie, die Pharmaindustrie, der allgemeine Maschinen und Anlagenbau sowie die Automobilindustrie (z.B. Lackierstraßen).
