LVDT-Ventilsensoren mit modularem Aufbau

Bild: Inelta Sensorsysteme GmbH & Co.

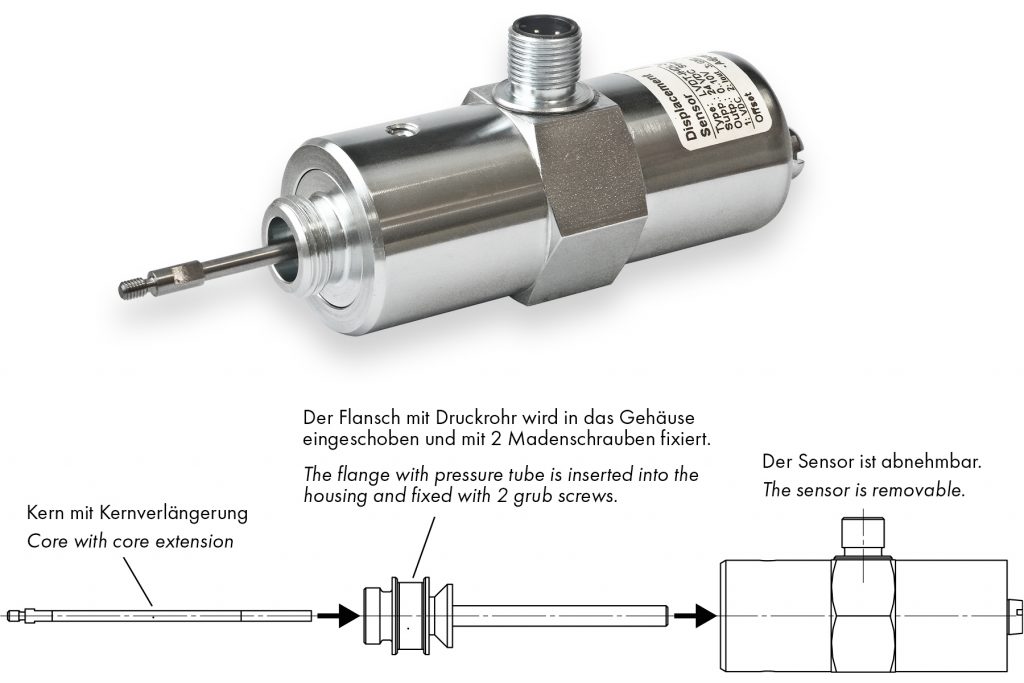

Die LVDT-basierten Ventilsensoren der Baureihe IHDL-M16 von Inelta sollen durch ihre modulare Konstruktion den Austausch des Sensormoduls im laufenden Prozess ermöglichen. Während bei herkömmlichen LVDTs für Hydraulikanwendungen die Sensorik mit den Spulenwicklungen und das druckgekapselte Rohr für Kern bzw. Kernverlängerung eine Einheit bilden, werden bei den linearen Wegaufnehmern der IHDL-M16-Serie Druckrohr und Sensor separat montiert. Dazu wird zunächst die Kernverlängerung mit dem Ventil verbunden und durch das Druckrohr mit einem M16x1,5-Flansch prozessseitig abgedichtet. Anschließend lässt sich der Sensor über das Druckrohr schieben und im Servicefall jederzeit entfernen, ohne den laufenden Prozess zu unterbrechen. Druckrohr und Flansch sind für Drücke bis 550bar ausgelegt. Die Ventilsensoren verfügen über Messwege bis 40mm bei kurzer Bauform. Aufgrund des absoluten Messprinzips erkennen die Sensoren nach Servicefällen oder Spannungsausfällen die korrekte Kernposition wieder. Zur Einstellung von Offset und Verstärkung befinden sich an der Gehäuserückseite zwei durch Dichtschrauben geschützte Potentiometer.
