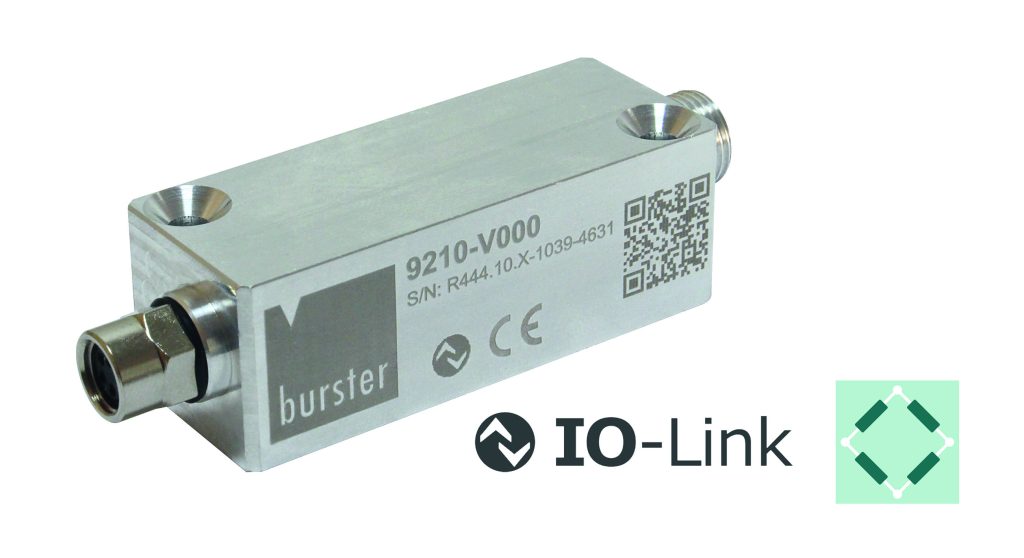

Sensoren mit Dehnmessstreifen (DMS) arbeiten prinzipbedingt mit analogen Signalen. Für eine sichere Übertragung über längere Strecken im Feld bietet Burster den robusten IP65 Plug-and-Play-fähigen Messverstärker Typ 9210 im Alugehäuse, der sensornah die analogen Signale digitalisiert und als IO-Link-Protokoll ausgibt. Die präzise Verstärkerelektronik arbeitet mit einer Linearitätsabweichung von <0,005% vom Endwert, ein 24Bit-AD-Wandler sorgt für eine maximale Übertragungsrate bei einer Messgeschwindigkeit von 1000 Werten/s. So werden die typischerweise wenigen Millivolt Ausgangsspannung der DMS zuverlässig verstärkt und auch über weite Strecken übertragen, unabhängig von Störeinflüssen. Dazu wird über die IO-Link-Schnittstelle (M12) der Verstärker mit dem Master verbunden. Für den Sensoranschluss reicht ein einfach geschirmtes 4-adriges Kabel mit M8-Stecker.
Praxisbonus
Häufig entstehen beim Einsatz von Kraft-, Drehmoment- oder Drucksensoren mehrkanalige Messaufgaben, da z.B. Kräfte in verschiedenen Achsen und zusätzlich ein Drehmoment gemessen werden sollen. Dann können ohne Verkabelungsaufwand mehrere der preiswerten Messverstärker an einen IO-Link-Master gesteckt werden. Funktionen wie Spitzenwertspeicher, Hold-Funktion, zwei digitale Schaltpunkte und Filter erweitern den Einsatzbereich zusätzlich, z.B. um Spitzenwerte abzufragen. Eine flexible Konfiguration über eine standardisierte IODD-Datei erleichtert bei Montage oder Austausch die Einrichtung.
