Entsprechend wichtig ist es somit, die jeweilige Situation qualifiziert zu analysieren, daraus die richtigen Schlüsse zu ziehen und für die Kunden und deren Anwendungen die passende Lösung zu einem angemessenen Preis zu erarbeiten.
Analyse der Problemfelder
Die technische Entwicklung – auch in Richtung der Industrie 4.0 – schreitet unaufhaltsam voran und bringt uns, neben vielen Vorteilen, auch vermehrt technische Herausforderungen, die Anlagen oder Komponenten vor Hitze, Kälte, Kondenswasser oder Eis zu schützen. Nicht an jeder Wärmequelle hat man die Möglichkeit, die Wärme direkt (durch passive Kühlung) an die Umgebung abzugeben. Viele Anwendungen befinden sich zudem im Freien oder in Räumen mit wechselnden Umgebungstemperaturen, so dass oft Heizen und Kühlen oder beides zusammen notwendig ist. In vielen Fällen sind Klimatisierungslösungen mit Standardprodukten nicht immer zu bewerkstelligen und müssen daher kundenspezifisch oder anwendungsspezifisch geplant und entsprechend ausgeführt werden. Hier sollte im ersten Schritt eine sorgfältige Analyse der vorhandenen Problemfelder erfolgen, auch unter der Prämisse, dass die Lösung später technisch umsetzbar ist und kostenmäßig nicht aus dem Ruder läuft. Diese Problemfeldanalyse ist eine der Kernkompetenzen der Firma LM-Therm.
Heizen ist die Lösung

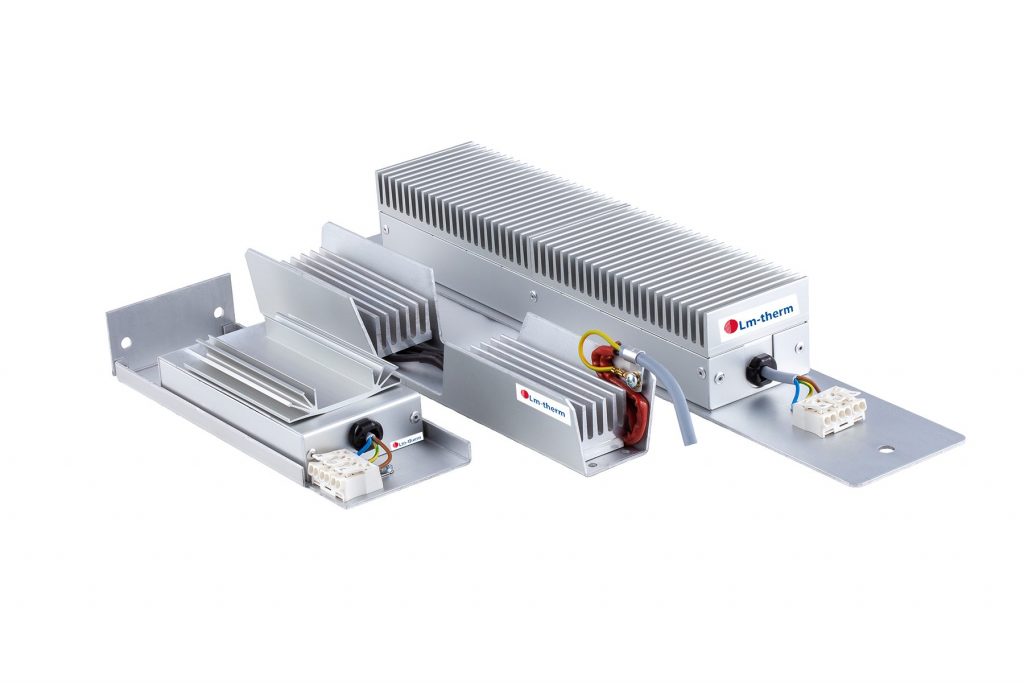

Das Heizen ist dann wichtig, wenn die Umgebungstemperaturen Werte unterschreiten, die an den Anwendungen Schäden durch Frost oder Kondensation der Luftfeuchtigkeit verursachen können. Für diese Fälle gibt es die Möglichkeit, Heizungen zu verwenden, die zum Einen die natürliche Konvektion nutzen, oder auch Heizungen, die Lüfter oder Gebläse zur besseren Wärmeverteilung nutzen. In vielen Projekten werden häufig ‚Standardheizungen‘ mit PTC-Heizelementen als Lösung verwendet, die einen gewissen Selbstregeleffekt aufweisen und auch höhere Oberflächentemperaturen bei Heizungen ohne Berührungsschutz tolerieren. Wenn aber der Fokus auf geringe Einschaltströme, begrenzte Oberflächentemperaturen durch voreingestellte integrierte Thermostate oder auf verbesserte Sicherheitskennwerte (MTBF) gelegt wird, sind ohmsche Heizwiderstände hier oft die bessere Wahl. Ein weiterer Vorteil von Heizungen mit ohmschen Widerständen ist, dass hier Sonderspannungen von 12 bis 750V realisiert werden können. Unabhängig von der Technologie der Heizwiderstände (PTC oder ohmsche Widerstände) gibt es bei Heizungen verschiedene Anschlussarten, wie Klemmanschluss oder Anschlusskabel. LM-Therm bietet hier mit der eigenen Kabelfertigung im Haus bei Heizungen mit Anschlusskabel die passgenaue Lösung für den Kunden. Bei LM-Therm-Heizungen mit Kabel können (ab Losgröße 1) sowohl die Länge des Kabels, die Art des Kabels und die Kontaktierung über Stecker oder Aderendhülsen auf die Anforderung des Kunden angepasst werden. Neben der Standardmontage mit Schnappbefestigung für DIN-Schienen, bietet LM-Therm hier weitere Befestigungsmöglichkeiten, wie z.B. Schraubbefestigungen oder kundenspezifische Halterungen an. Der Anbieter entwickelt außerdem Heizungen auf Kundenwunsch oder passt bestehende Heizungen in Gehäuseform und Größe für den jeweiligen Einsatzfall an. Parallel sind auch Heizungen mit verschiedenen Schutzarten bis zu IP68, oder auch für explosionsgefährdete Bereiche bis zur Ex-Zone 1/21 in den Leistungen von 25W bis maximal 400W, in der jeweiligen Temperaturklasse, lieferbar.
Kühlen ist die Lösung

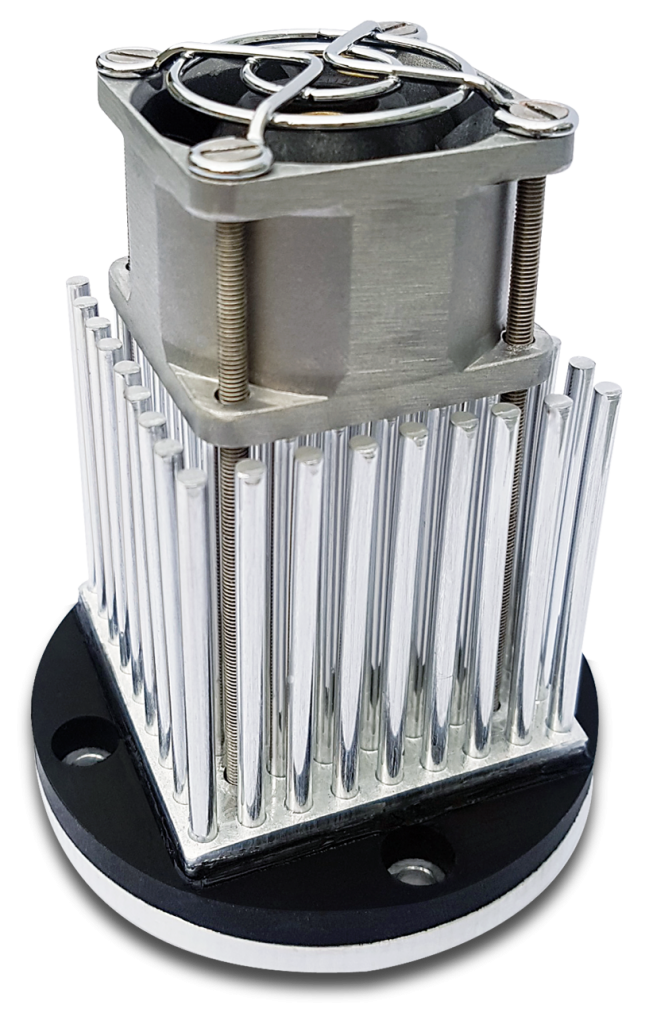

Bei der Kühlung von Elektronik und sonstigen technischen Anwendungen wird grundlegend zwischen einer passiven Kühlung und einer aktiven Kühlung unterschieden. Eine passive Kühlung herrscht vor, wenn das Kühlmedium, z.B. die Umgebungsluft oder Wasser, eine niedrigere Temperatur aufweist als die zu kühlenden Anlagenteile oder Elektronik. Voraussetzung dafür ist, dass der Temperaturunterschied ausreichend ist, um den nötigen Kühleffekt zu erzielen. In diesem Fall ist es möglich, mit Filterlüftern, Umlüftern, Luft/Luft-Wärmetauschern oder Luft/Wasser-Wärmetauschern zu kühlen. Nur wenn die abzuführende Verlustleistung zu hoch ist oder das Kühlmedium eine höhere Temperatur aufweist als das zu kühlende Anlagenteil, muss aktiv mit Kühlgeräten gekühlt werden. Bei Standardanwendungen mit einer fest definierten Einbaulage werden in der Regel, auch bei hohen Leistungen, Kompressorkühlgeräte eingesetzt. Für Anwendungen mit starker Lageänderung, vorhandenen Vibrationen, hohen Beschleunigungskräften und höheren Umgebungstemperaturen, oder einer Umgebung mit hohem Staub- und Schmutzanteil, sind meistens Peltierkühlgeräte die bessere Wahl. Auch wenn nur wenig Leistung bei einer kleinen Bauform zur Kühlung benötigt wird, sind Peltierkühlgeräte perfekt geeignet. LM-Therm ist hier in der Lage, neben der Fachberatung, Peltierkühlgeräte für den jeweiligen Anwendungsfall zu konstruieren oder anzupassen. Ein gutes Beispiel dafür ist eine realisierte Kamerakühlung von LM-Therm. Die Lösung ist eine an das Kameragehäuse angepasste Direktkühlung für Kameras in Bereichen mit Umgebungstemperaturen von bis zu 85°C (inkl. Montagebohrungen). Ein weiteres Beispiel für die Lösungskompetenz des Anbieters ist eine Sonderlösung bei einer Peltierkühlung. Das Peltiergerät, in dieser speziellen Sonderausführung, ist von der Größe und Beschaffenheit auf die Kundenanforderung abgestimmt. Der Peltier-Schaltschrankkühler wurde in diesem Fall für einen Totaleinbau in einen Luftkanal, mit integriertem Kommunikationsmodul und gerichtetem Kaltseitenluftstrom inkl. Tauwasserableitung entwickelt. Das Gerät kann somit problemlos in den Schaltschrank integriert werden. Grundsätzlich sind durch den Einsatz von Peltierlösungen viele weitere Problemstellungen lösbar. Beispielsweise lassen sich bei Anlagen der Lasertechnik oder bei hochdrehenden Spindelantrieben mit Peltierkühlungen und den dazugehörenden Regelgeräten die Temperaturen exakt stabilisieren. Bei höheren Leistungen gelangen Peltierkühlgeräte allerdings an ihre Grenzen. Diese Problematik wird mit einer Kombination aus sogenannten Chillern (Kaltwassersätzen) und Luft/Wasser-Wärmetauschern gelöst. Diese Kombination eignet sich auch zur energiesparenden, partiellen Kühlung von temperaturempfindlichen Geräten in einem wärmeren Umfeld, sowie zur gezielten Kühlung von Hotspots in Schaltschränken.
