Zusätzliche Roboter, Schaltschränke, Bedienpulte oder sonstige Verbraucher lassen sich mit derPotentialausgleichsklemme PAK 25 von Hebotec einfach in das EMV-Konzept einer bestehenden Fertigungslinie integrieren. Einmal an Kabeltrasse oder -kanal angeschraubt, lässt sich das Leiterseil werkzeuglos festklemmen. Der Schutzleiter des anzubindenden Verbrauchers – etwa elektrische Betriebsmittel, Automatisierungskomponenten, Industrieelektronik oder Steuerungstechnik – lässt sich am Anschlusspunkt ebenfalls werkzeugfrei befestigen. Die Klemme besteht aus drei Stanzbiege-Teilen und arbeitet nach dem Prinzip der Federzug-Klemmtechnik, statt der bisher zugelassenen Schraubverbindungen. Die PAK 25 ist gemäß der Norm für Reihenklemmen (DIN EN 60947-7-2 VDE 0611-3:2010-03) geprüft. Sie fasst Aderendhülsen von 18mm Länge und ist für 4-Kant-, 6-Kant- oder Dorn-Pressung gleichermaßen geeignet.
Handhabung und Montage

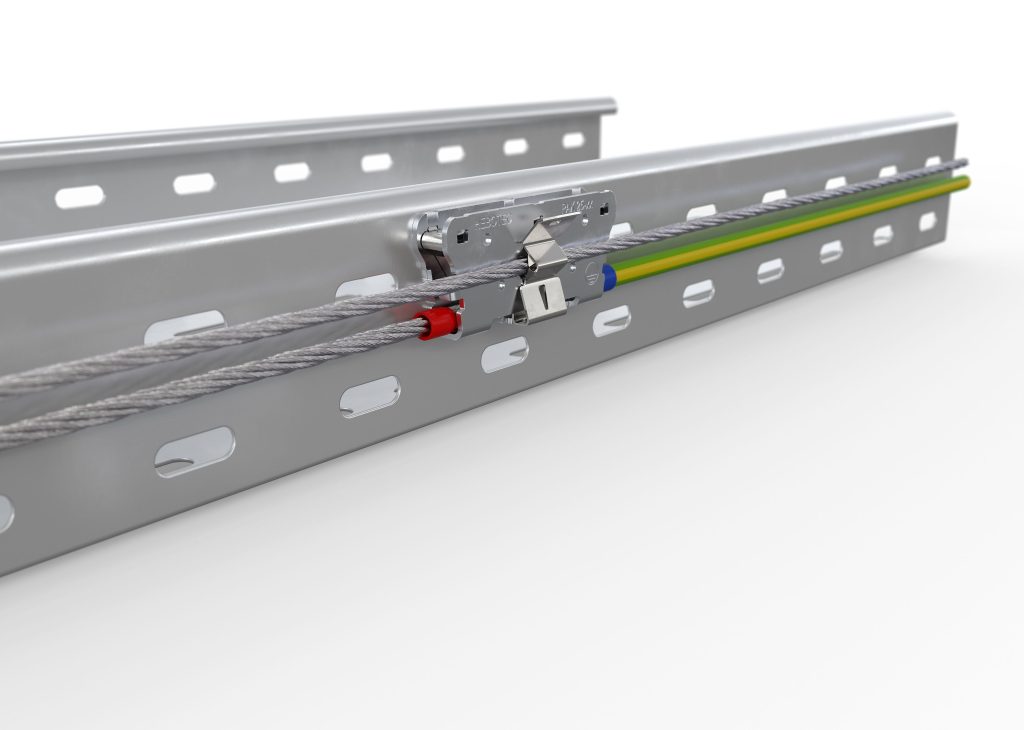

Die Klemme wird zunächst seitlich oder unterhalb des Kabelkanals angeschraubt. Im Lieferumfang ist dafür eine Torx-Schraube mit Fächer, also integrierter Unterlagscheibe, und Unterverzahnung enthalten, die sie stabil in Kanalausrichtung hält. Dann kann das Leiterseil werkzeuglos geklemmt werden. Das kann entweder mit einer mittigen oder mit zwei rechts und links platzierten Klemmen erfolgen. Letztere bringen doppelte Klemmkraft, was z.B. am Anfang und am Ende einer Produktionslinie sinnvoll sein kann: Damit ist für besonders sicheren Halt gesorgt, während die fortführenden PAKs dann jeweils mit mittigen Leiterseil-Klemmen bestückt sind. An den Abgriffen, an denen die Verbraucher angeschlossen sind, werden die Aderendhülsen des Leiterseils und des jeweiligen Schutzleiters seitlich in die Klemme eingeführt. Sie sind dann durch Federkraft direkt und ohne weiteres Zutun sicher fixiert. Lösen lassen sie sich bei Bedarf mit einem Schraubendreher.
