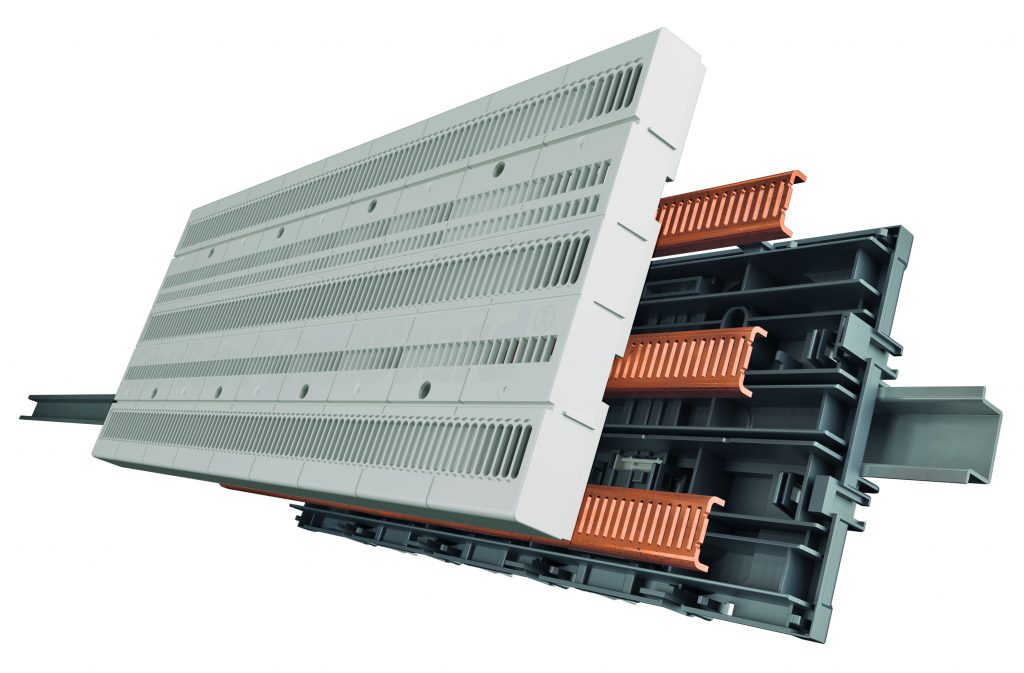

Mit dem CrossBoard hat Wöhner eine Systemlösung entwickelt, welche die Vorteile eines leistungsstarken Sammelschienensystems mit der traditionellen Verdrahtung auf der DIN-Tragschiene kombiniert. Das System verfügt über drei integrierte Sammelschienen im Abstand von 60mm mit einer Stromtragfähigkeit bis 125A, welche durch ein multifunktionales Gehäuse berührungsgeschützt abgedeckt werden. Mithilfe der geschlitzten CrossLink-Frontabdeckung erfolgt die mechanische Befestigung sowie die elektrische Kontaktierung der Komponenten werkzeuglos in einem Arbeitsgang. Dank seines besonderen Mechanismus auf der Rückseite wird das System gerade auf die DIN-Tragschiene aufgerastet ohne es zu kippen. Alternativ lässt es sich über vorhandene Öffnungen fest auf die Montageplatte aufschrauben. Das Board gibt es in zwei Baubreiten – 225 und 405mm. Mit beiden Größen sind modulare Lösungen bis 125A realisierbar bei nur 160mm Bauhöhe.
Ordnung im Schaltschrank

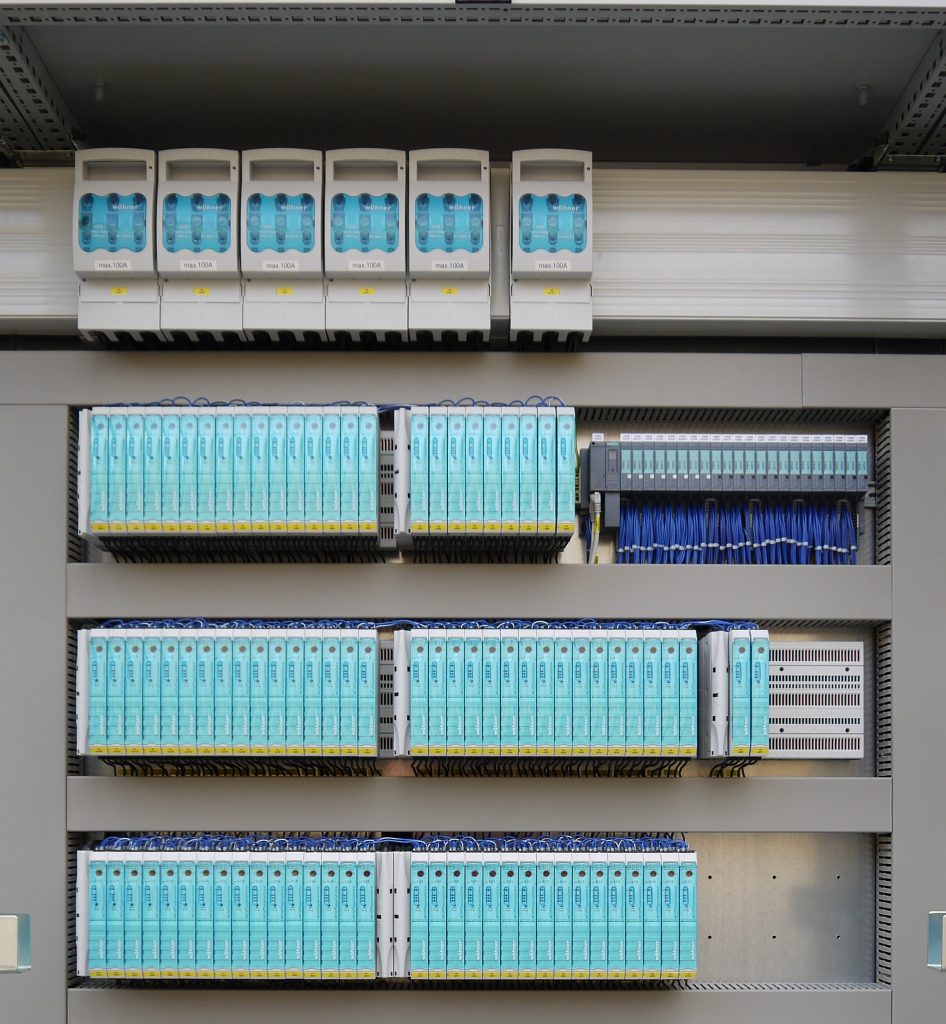

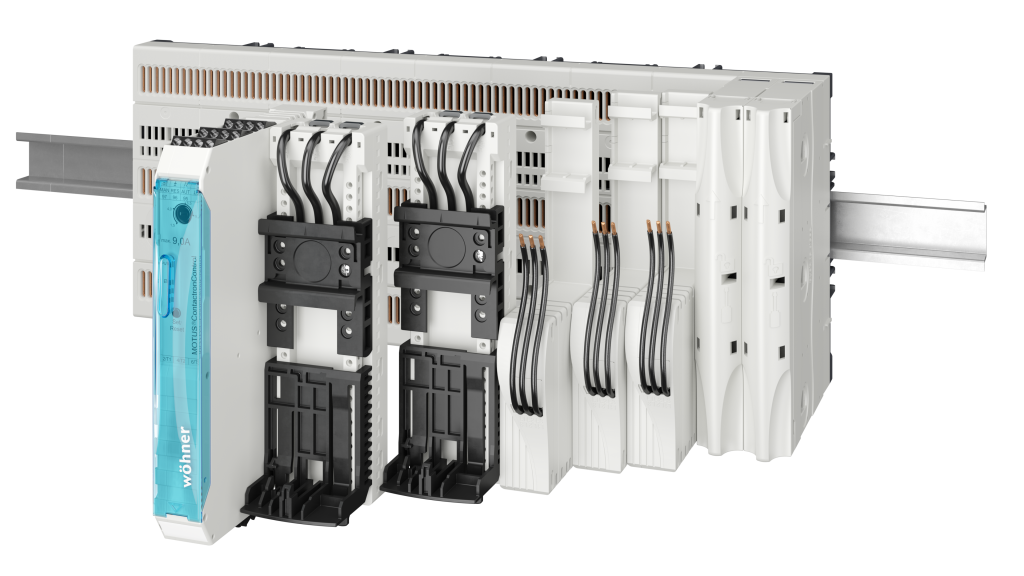

Der Anwender sorgt mit dem CrossBoard für Ordnung im Schaltschrank und bleibt gleichzeitig flexibel. Da die Out-of-the-box-Lösung als komplette Einheit geliefert wird, ist die Montage in kurzer Zeit erledigt. Direkt nach dem Auspacken kann das CrossBoard im Schaltschrank platziert und werkzeuglos von Hand oder maschinell mit Komponenten bestückt werden. Im Vergleich zu Energieverteilungen mit Direktverdrahtung und Verbindung über Kammschienen ist die Installation deutlich schneller erledigt und durch die schraubenlose Kontaktierung auch sicherer. Diese innovative Lösung spart Zeit und Kosten in der gesamten Wertschöpfungskette – von der Planung über den Schaltanlagenbau bis hin zur Endanwendung.
Berührungsschutz rundum
Neben den genannten Vorteilen ist der integrierte Berührungsschutz durch das rundum laufende Gehäuse eine der wichtigsten Eigenschaften des Energieverteilungssystems. Hierdurch ist ein Austausch der Komponenten unter Spannung, unter Einhaltung der geltenden Regeln, Vorschriften und Gesetze zur Arbeitssicherheit möglich. Das garantiert zudem eine hohe Verfügbarkeit der Maschine oder Anlage. Der Name CrossBoard beschreibt die Standardschnittstelle des modularen Energieverteilungssystem. Die Komponenten können mittels CrossLink-Adapter auch in den Basissystemen 30Compact und 60Classic eingesetzt werden.
Große Produktfamilie

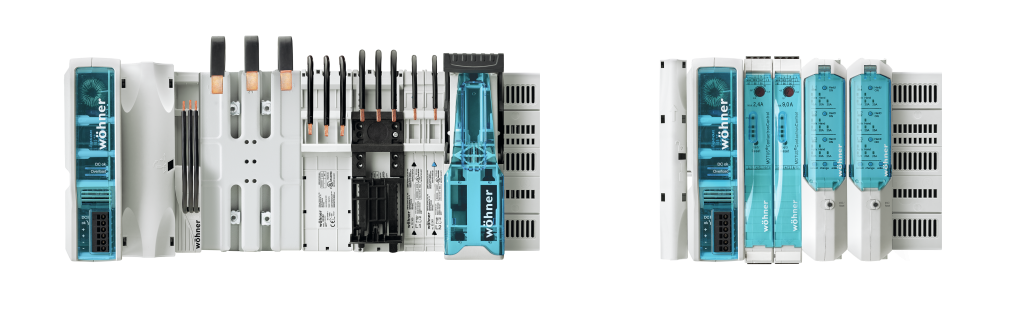

Das Portfolio umfasst bereits eine Vielzahl an Komponenten. Neben dem großen und kleinen CrossBoard gibt es die Anschlussmodule Crito zur Einspeisung des Systems. Darüber hinaus lassen sich zwei CrossBoards über das große Anschlussmodul miteinander elektrisch verbinden und gleichzeitig einspeisen. Mit den Eques-Adaptern können zum einen Motorstarterkombinationen bis 45A adaptiert werden. Zum anderen ist eine Verwendung der einpoligen Adapter mit Leitungsschutzschaltern bis 63A möglich. Aber auch die Adaptierung aller gängigen Leistungsschalterfabrikate bis 160A ist über einen Universaladapter mit der Baubreite 90mm möglich. Eines der jüngsten Produkte der CrossBoard-Familie ist der Quadron, ein NH-Sicherungs-Lasttrennschalter der Größe 000 mit nur 49,5mm Baubreite, einsetzbar bis 125A. Mit dem effizienzoptimierten Design erzielt der Trenner sehr kompakte Dimensionen und spart viel Platz im Schaltschrank.
