Stromversorgung mit 110 bis 135VDC macht Serienschaltungen obsolet

Mehr Sicherheit und Verfügbarkeit

Für Applikationen mit einer Versorgungsspannung von 110VDC, für die bisher eine Serienschaltung mehrerer Stromversorgungen notwendig war, gibt es nun eine Lösung: Die neue Stromversorgung Quint Power von Phoenix Contact liefert eine Ausgangsspannung von 110 bis 135VDC und setzt der bislang üblichen Serienschaltung mehrerer Geräte ein Ende.
 Die neue Stromversorgung aus der Produktreihe Quint Power versorgt
Applikationen zuverlässig mit 110VDC.
Die neue Stromversorgung aus der Produktreihe Quint Power versorgt Applikationen zuverlässig mit 110VDC.Bild: Phoenix Contact Deutschland GmbH

Applikationen, die mit einer hohen Spannung versorgt werden müssen, wie sie häufig in der Prozess- und Energietechnik vorkommen, benötigen eine sichere und zuverlässige Stromversorgung. Um eine Spannung von 110VDC bereitzustellen, wurden bislang mehrere Stromversorgungen in Reihe geschaltet. Diese Reihenschaltung ist aufwendig, benötigt viel Platz im Schaltschrank und verfügt oftmals nicht über die notwendigen Sicherheitszulassungen.

Mit einer neuen Stromversorgung aus der Baureihe Quint Power mit einer Ausgangsspannung von 110 bis 135VDC bietet Phoenix Contact nun eine leistungsstarke Lösung. Die neue Stromversorgung verfügt nicht nur über eine besondere Ausgangsspannung, sondern ist darüber hinaus vielfältig einsetzbar. Außerdem besitzt sie die bewährten Quint-Funktionen für eine hohe Anlagenverfügbarkeit.

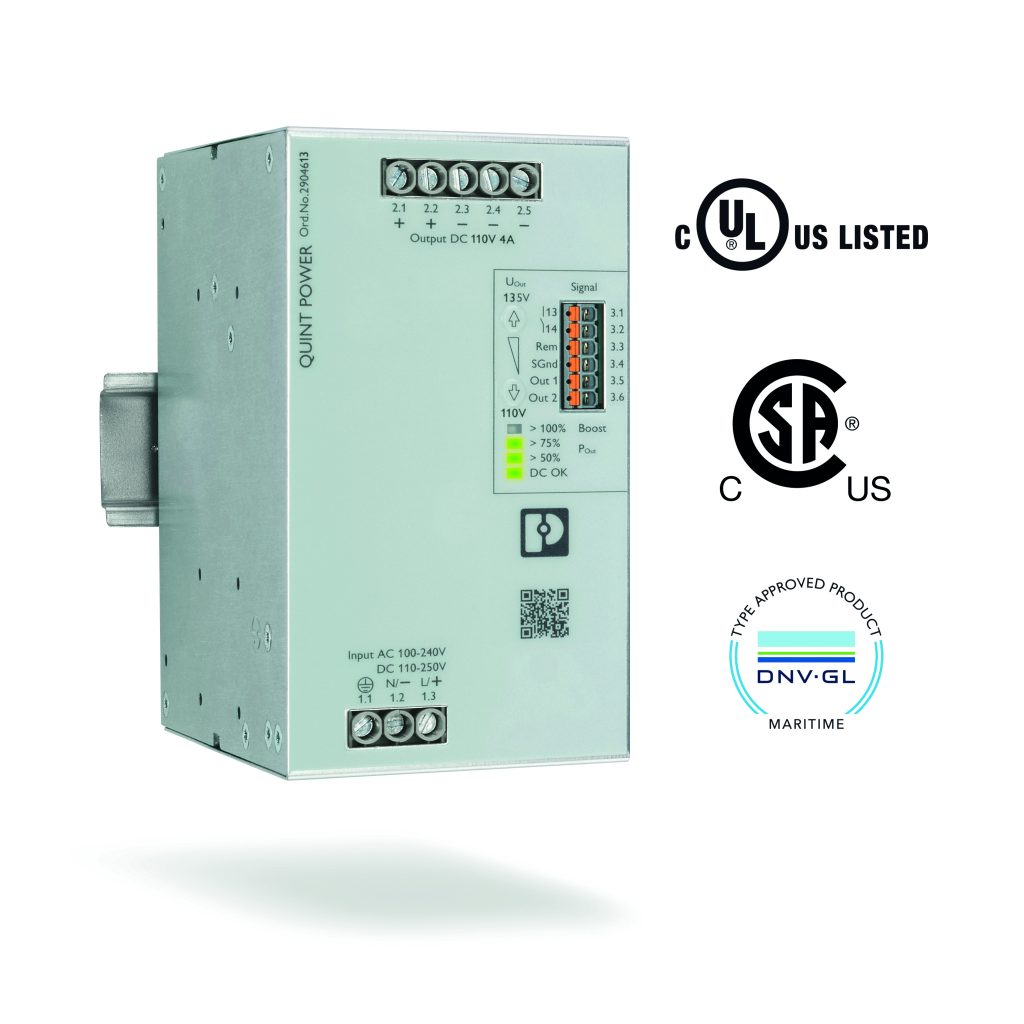

 Die neue Quint-Power-Stromversorgung verfügt über zahlreiche Sicherheitszulassungen.
Die neue Quint-Power-Stromversorgung verfügt über zahlreiche Sicherheitszulassungen.Bild: Phoenix Contact Deutschland GmbH

Reihenschaltung für 110VDC war gestern

Ein Großteil von Maschinen, Steuerungen, Sensoren oder anderen elektrischen Komponenten werden mit einer Gleichspannung vorsorgt. Hierbei gibt es verschiedene Spannungsebenen: 5, 12, 24, 48, 60 bis hin zu 110V oder auch 125V DC. Gängige Lösungsansätze verschiedener Hersteller bieten passende Stromversorgungen für eine Kleinspannung (SELV und/oder PELV) im Bereich 5V bis hin zu 60VDC. Für Applikationen mit einer Versorgungsspannung von 110 oder auch 125VDC gab es bislang keine passende Hutschienen-Stromversorgung. Anlagenbetreiber mussten eine Serienschaltung von mehreren Geräten, wie beispielsweise 2x 55VDC oder auch 3x 41,7VDC vornehmen, um die gewünschte Ausgangsspannung von 110/125VDC zu erhalten. Diese aufwendige und platzintensive Serienschaltung ist jetzt nicht mehr erforderlich. Mit der neuen Lösung von Phoenix Contact kann eine Versorgungsspannung von 110 bis hin zu 135VDC aus nur einem Gerät umgesetzt werden. Das spart Platz im Schaltschrank und reduziert den Verdrahtungsaufwand.

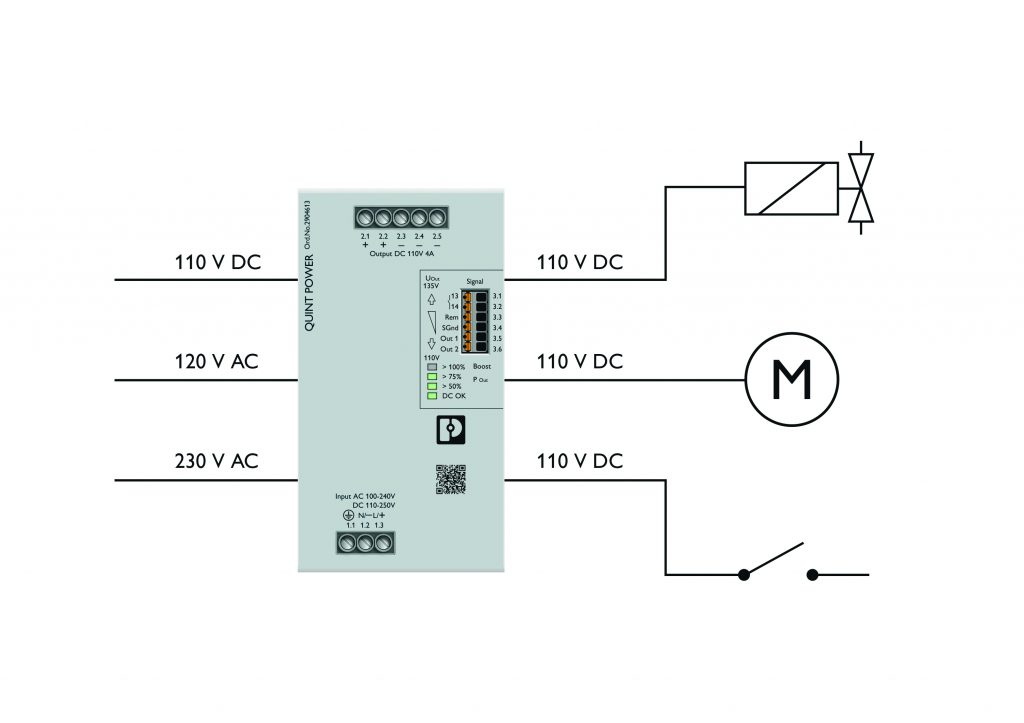

 Motoren, Schalter oder Magnetventile - mit Quint Power werden Lasten bis 135VDC sicher versorgt.
Motoren, Schalter oder Magnetventile – mit Quint Power werden Lasten bis 135VDC sicher versorgt.Bild: Phoenix Contact Deutschland GmbH

Umfangreiche Sicherheitszulassungen

Für eine Realisierung von 110VDC können zwar mehrere Stromversorgungen mit einer Kleinspannung in Serie geschaltet werden, aber diese 110VDC bieten keine Sicherheitszulassung. Beispielsweise können zwei 48VDC-Stromversorgungen auf 55V DC eingestellt werden und durch eine Serienschaltung dieser Geräte Applikationen mit 110VDC versorgt werden. Allerdings ist bei einer derartigen Verdrahtung zu beachten, dass die Verantwortung der 110VDC beim Anlagenbetreiber liegt und diese Ausgangsspannung durch keine Produktnorm der jeweiligen Stromversorgung abgedeckt ist. Je nach Anforderung muss der Anlagenbetreiber diese Reihenschaltung zusätzlich überprüfen und zertifizieren lassen.

Die neue Lösung der Stromversorgung Quint Power bietet bereits Sicherheitszulassungen für den gesamten Ausgangsspannungsbereich und ist nach EN, IEC und auch UL61010-1 sowie 61010-2-201 zugelassen. Darüber hinaus erfüllt dieses Produkt auch die Anforderungen im explosionsgefährdeten Bereich, denn es ist zertifiziert nach UL HazLoc Class 1, Division 2. Aufgrund der Marine-Zulassung nach DNV GL kann die Stromversorgung auch in Schiffsapplikationen eingesetzt werden.

Neue Möglichkeiten mit 110VDC

Die neue Stromversorgung wurde für zahlreiche weitere Applikationsfelder und Funktionsbereiche konzipiert. Versorgen, Schalten, Entkoppeln von Verbrauchern oder Auffrischen von Spannungen – für diese Zwecke ist die Stromversorgung vielfältig einsetzbar. So können auch Lasten bis 135VDC – wie Motoren, Schalter oder Magnetventile – sicher versorgt werden.
