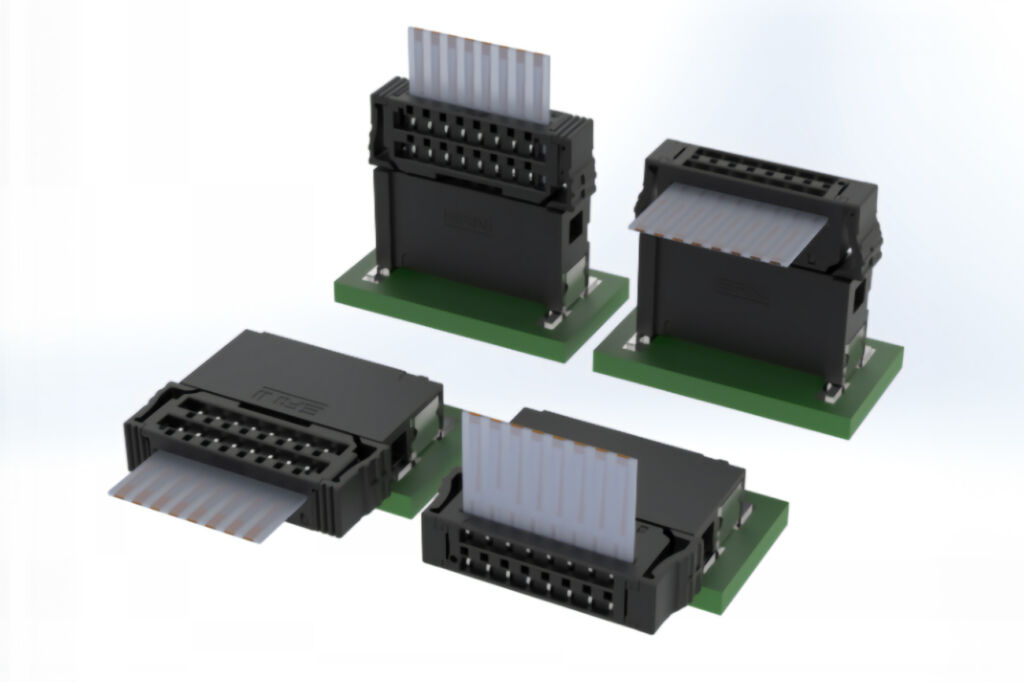

Miniaturisierung ist ein Trend in der Automatisierungsbranche. TE stellt sich mit seinen FFC- (Flexible Flat Cable-) Finepitch-Produkten darauf ein. Die neue MicroBridge-Flexfoil-Verbindungslösung besitzt eine Strombelastbarkeit bis 1A. Die flexible Leiterbahn mit bis zu 20 Kontakten unterstützt das typische 1,27-mm-Raster der MicroBridge-Anschlüsse für Wire-to-Board-Verbindungen in rauen Umgebungen bei Betriebstemperaturen von -40 °C bis 150 °C. Die Lösung kommt als gerade und als gewinkelte 90-Grad-Verbindung speziell im Bereich der Elektromobilität zum Einsatz, unter anderem in Batteriespeichersystemen (BESS) und in der integrierten Leistungselektronik sowie in Automobilanwendungen mit Lidar-, Display- und Kamerasystemen. Insbesondere wird sie zur Verbindung von Batteriezellen mit dem Batteriemanagementsystem (BMS) eingesetzt. Sie ermöglicht hier die Signalübertragung hinsichtlich Laststatus und Temperatur von jeder einzelnen Zelle bis hin zum BMS. Die Verbindungen entsprechen den Spezifikationen der LV214 (VW75174) und USCAR-2 und zeichnen sich durch Robustheit und Zuverlässigkeit aus. Eine eCPA-Option (electrical Connector Position Assurance) verhindert das unbeabsichtigte Trennen der Verbindung durch Vibrationen oder mechanische Stöße, was die Zuverlässigkeit in rauen Umgebungen erhöht.
SPS 2024: Halle 10, Stand 130
