Für anspruchsvolle Anwendungen

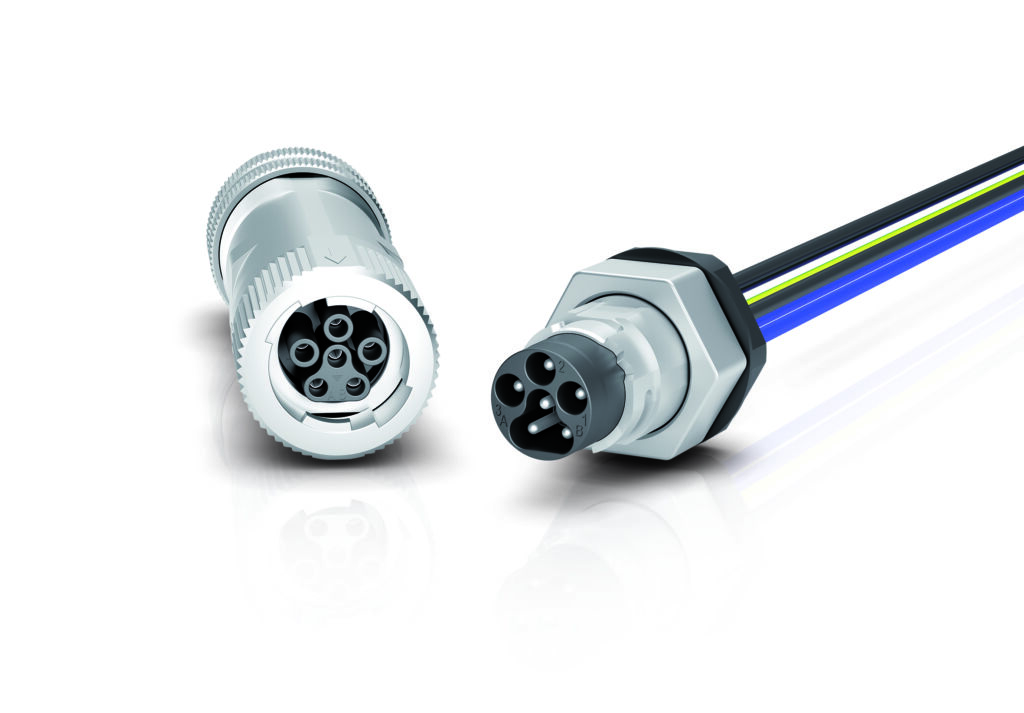

Flanschteile für Steckverbinder

Bild: Franz Binder GmbH & Co. Elektrische Bauelemente KG

Anspruchsvolle Anwendungen in der Industrie verlangen heute nach kompakten, robusten Steckverbindungen, die hohe Ströme und Spannungen zuverlässig übertragen. Spezielle Flanschteile von Binder fungieren als Steckpartner für den konfektionierbaren Kabelsteckverbinder PBC15. Durch die Kombination lassen sich passgenaue Lösungen für eine Vielzahl von Anwendungen, z. B. in der Antriebstechnik, realisieren. Die Flanschteile schaffen nahtlose Verbindungen für sichere Power- sowie Signalübertragung und unterstützen somit die Vorteile des PBC15-Systems. Sie sind als Flanschstecker und Flanschdose (mit Verriegeler), und jeweils als ungeschirmte Kunststoff-Varianten oder geschirmte Varianten mit Metallkomponenten erhältlich. Sie bieten standardmäßig Litzenquerschnitte von 1,5 mm² und 2,5 mm² bei Litzenlängen von 250 mm, was eine Stromübertragung von bis zu 16 A bei 630 V ermöglicht. Die PBC15-Flanschteile sind mit einem M20x1,5 Befestigungsgewinde ausgestattet, welches direkt in das kundenspezifische Gehäuse, oder aber mithilfe einer Kontermutter im Geräte- oder Motorgehäuse befestigt werden kann. Per ¼ Umdrehung lässt sich eine Schnellverriegelung bewerkstelligen. Die normierten Flanschteile sind gemäß DIN EN IEC 61076-2-116 herstellerübergreifend kompatibel und bieten somit maximalen Handlungsspielraum.

Franz Binder GmbH & Co. Elektrische Bauelemente KG
