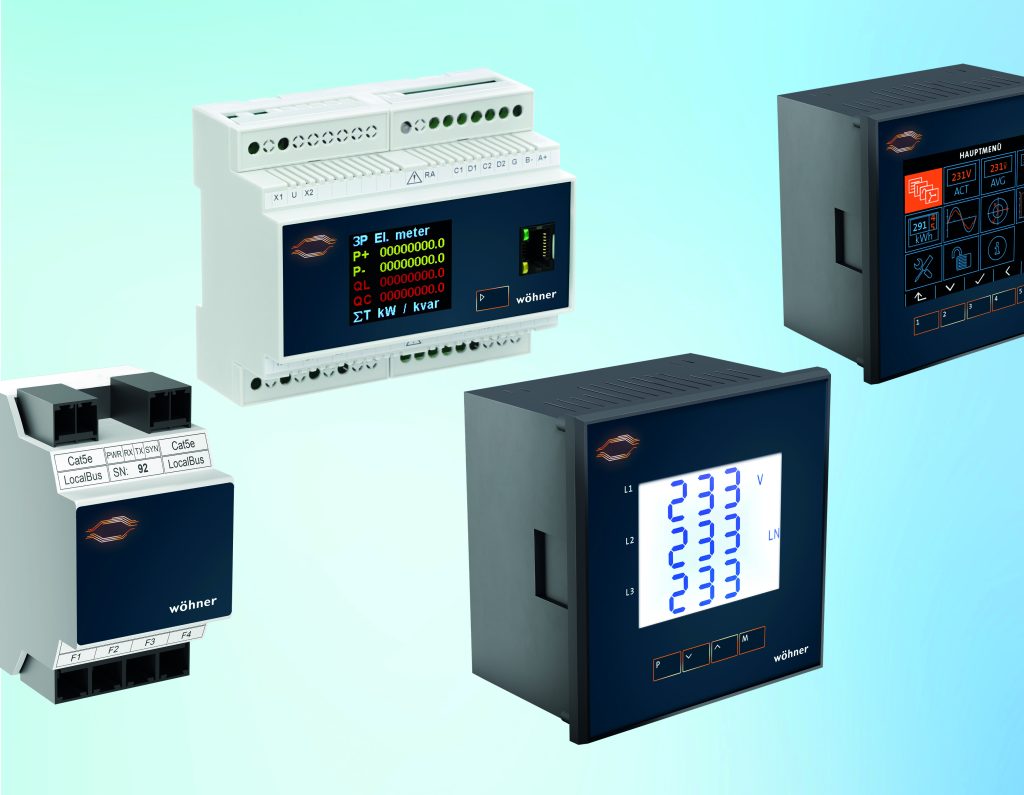

Die Monitoring-Module lassen sich in alle Wöhner-Basissysteme integrieren. Die Montage erfolgt direkt auf die DIN-Tragschiene oder über Adapter. So liefern Stromwandler im ersten Schritt die Messwerte in der Anwendung, während Modbus TCP die Anbindung von Motus C14, Omus C14 sowie CrossMT ermöglicht. Mit Ethernet, RS485, USB-Schnittstellen sowie allen gängigen Kommunikationsprotokollen lassen sich die neuen Module in alle entsprechenden Strukturen einbinden.
Darüber hinaus können interne Verbindungen über einen eigenen Standard aufgebaut werden, was den Verdrahtungsbedarf minimiert. Die Konfiguration, Inbetriebnahme und Bedienung der neuen Komponenten erfolgt über Anwendersoftware am PC oder durch definierte Taster unmittelbar am Gerät. Die neuen Module dienen als Sammelpunkt aller Daten im Schrank, werten diese aus und geben die Analysen an den Nutzer weiter. In Verbindung mit Stromwandlern von 1 und 5A sowie 333mV messen sie Strom und Spannung, analysieren Wirk-, Schein- und Blindleistung, aber auch den Leistungsfaktor, die Oberschwingungen und einiges mehr.
Der Messtechnik-Adapter ist ein vollelektronisches, anbieteroffenes Messtechnik-Modul. Eingesetzt werden kann er sowohl für die Messung von Einspeisungen zur Bestimmung von Netzqualität und -stabilität sowie dem Energieverbrauch als auch zu Messungen an einem gesicherten Abgang zur Sicherheitskontrolle und Überwachung des Stroms. Weiterhin sind Messungen in Verbindung mit einem Motorschutz-Schalter zur Bestimmung von Motorkenngrößen sowie für Rückschlüsse auf den Motorzustand möglich. Der Messtechnik-Adapter misst Strom, Spannung und Temperatur. Daraus berechnet er dann entsprechende Größen wie Leistung, Energie, Phasenwinkel sowie Frequenz.
Diese Daten können im Anschluss über verschiedene Schnittstellen wie z.B. IO-Link oder USB-C ausgegeben werden. Die Messungen der Parameter wie Strom und Spannung erfolgen mittels der so genannten Shunt-Messtechnik. Damit lassen sich alle relevanten Anwendungsbereiche – also solche bis 125A und bis 500V AC – abdecken.
Angepasst an die gängigen Schaltschrankbreiten ist das CrossBoard – das kompakte Out-of-the-box-Energieverteilungssystem bis 160A – neben den bisherigen Breiten 225mm und 405mm jetzt auch in sieben weiteren Breiten von 500mm bis 1100mm – wählbar in 100-mm-Schritten – verfügbar. Für das System stehen Produkte zur Einspeisung, Netzteil, Sicherungs-Lasttrennschalter, eine Vielzahl an Adaptern, elektronische und Hybrid-Motorstarter sowie elektronische und Hybrid-Schalter zur Verfügung.
Die neuen Einspeise- und Befestigungsmodule Crito schaffen zusätzliche nutzbare Fläche auf den CrossBoards. Die Einspeisung ist komplett überbaubar und die Bestückung kann an die Bedingungen im Schaltschrank angepasst werden. Die rückseitige Kontaktierung kann flexibel über die komplette Breite im 100-mm-Raster positioniert werden und so als Seiten- oder Mitteneinspeisung realisiert werden. Das Anschlussmodul ist als Anschluss oben oder Anschluss unten nutzbar. Darüber hinaus gibt es eine Variante zum Durchschleifen und Verbinden von zwei CrossBoards.
