Steckverbinder in Tracksystemen für Highspeedmaschinen

Doppelte Portanzahl für große Fahrstrecken

Mit dem Transportsystem XTS kombiniert Beckhoff die Vorteile von Linear- und Rotationsantrieben. Im Ergebnis erwarten den Anwender ein individueller und kontinuierlicher Produkttransport sowie völlig neue Möglichkeiten für flexible Maschinenkonzepte. Das System arbeitet nahezu wartungsfrei, ist modular aufgebaut und mit einem Mindestmaß an Parametrierung einsatzbereit. Der ix-Industrial-Stackverbinder von Harting ersetzt in der neuen Generation die RJ45-Schnittstellen der Rechnerkarten. Durch einen cleveren und platzsparenden Aufbau bietet die Verbindungslösung 24 statt 12 Ports auf dem gleichen Platz.

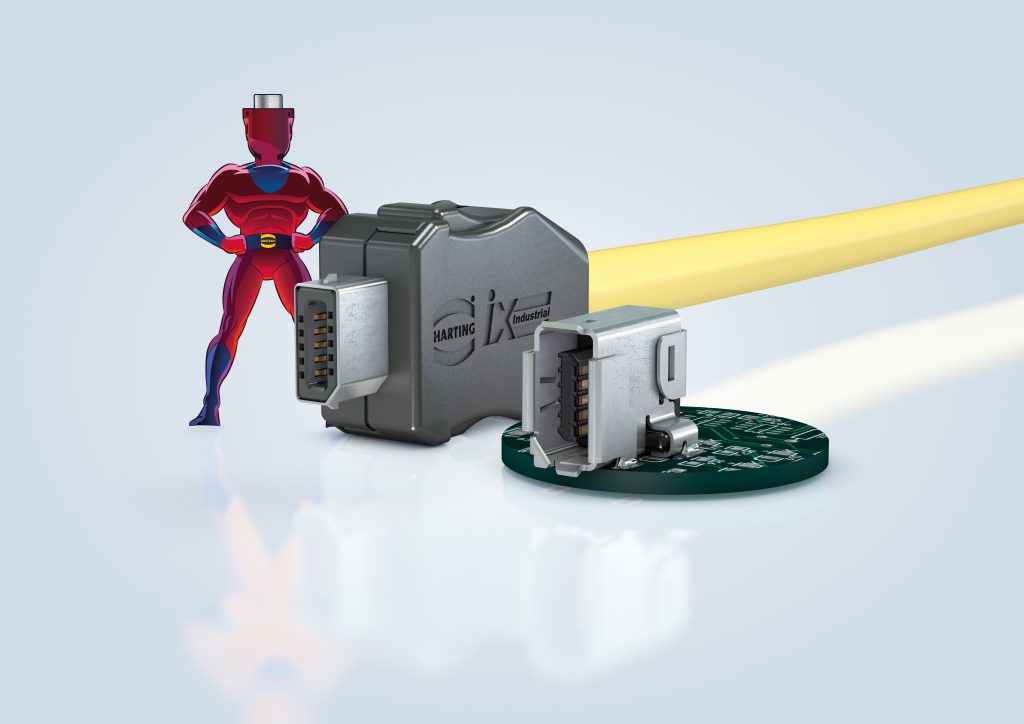

 Neben der Platzeinsparung bietet die ix-Schnittstelle von Harting die für das XTS-System nötige Schirmung sowie hohe Datenraten.
Neben der Platzeinsparung bietet die ix-Schnittstelle von Harting die für das XTS-System nötige Schirmung sowie hohe Datenraten. Bild: Harting Stiftung & Co. KG (Holding)

Kern des eXtended Transport Systems (XTS) von Beckhoff ist ein Platztausch üblicher Antriebskomponenten. Während in herkömmlichen Transportsystemen in der Regel statische Magnetschienen von elektrisch verbundenen Shuttles befahren werden, arbeitet das XTS System genau umgekehrt. Die drei Hauptkomponenten sind der statische Linearmotor, eine dazu parallele Führungsschiene und der passive Schlitten (Mover) selbst. Dieses Konzept macht das System zu einem Linearantrieb, der im Kreis fährt. Da die Mover unabhängig sind und keine Daten oder Spannungsversorgung via Schleppkette oder Schleifkontakt benötigen, können sie sowohl gerade Strecken aber auch Bogenstrecken abfahren. Damit können geschlossene Kreisläufe abgebildet werden, die einen hohen Effizienzgewinn bedeuten. Während Linearsysteme sonst üblicherweise einen Arbeitsweg und einen Passivweg zurücklegen, können die Mover in einem Kreislauf die Leerwege reduzieren und die Produktivität deutlich erhöhen.

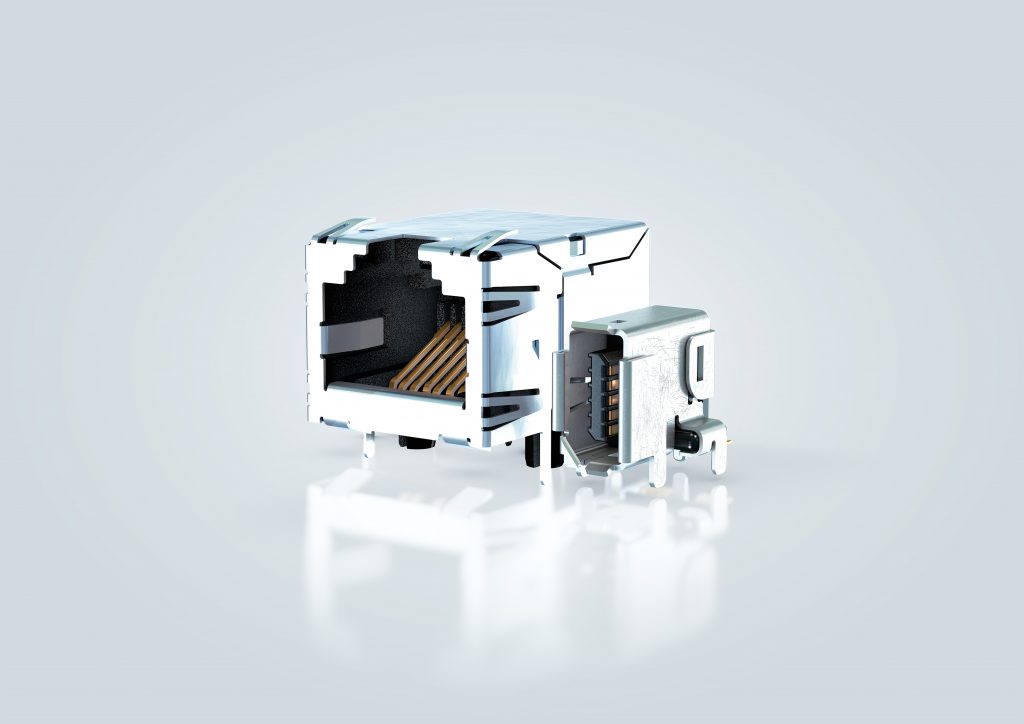

 Die neue Harting-Schnittstelle ist deutlich kleiner als RJ45-Ports.
Die neue Harting-Schnittstelle ist deutlich kleiner als RJ45-Ports. Bild: Harting Stiftung & Co. KG (Holding)

Drei Hauptkomponenten

Der XTS-Motor bildet eine vollintegrierte Einheit aus Leistungselektronik und Wegerfassung, in der Magnetspulen kontrolliert angesteuert einen passiven Mover über einen Doppelluftspalt in Bewegung versetzen. Der Motor bringt die Mover auf Geschwindigkeiten bis 4m/s, bei präziser Positionierung. Ganz egal ob auf der Geraden oder in Kurven. Um die richtige Führung zu geben, werden die Motormodule immer mit passenden Führungsschienen kombiniert. Je nach Anwendung, können die Schlitten innen oder außen auf den Radien bewegt werden. Der Mover bildet die dritte Komponente und besitzt die notwendigen Magnetplatten, die zusammen mit dem Motormodul die Vortriebskraft erzeugen. Durch geschickte Geometrie und gegenüberliegende Magnetfelderreger wirken auch bei kraftintensiven Applikationen kaum Antriebskräfte auf die Lagerung. Das schont zum einen die Lagerung und spart Antriebsenergie für die Applikation.

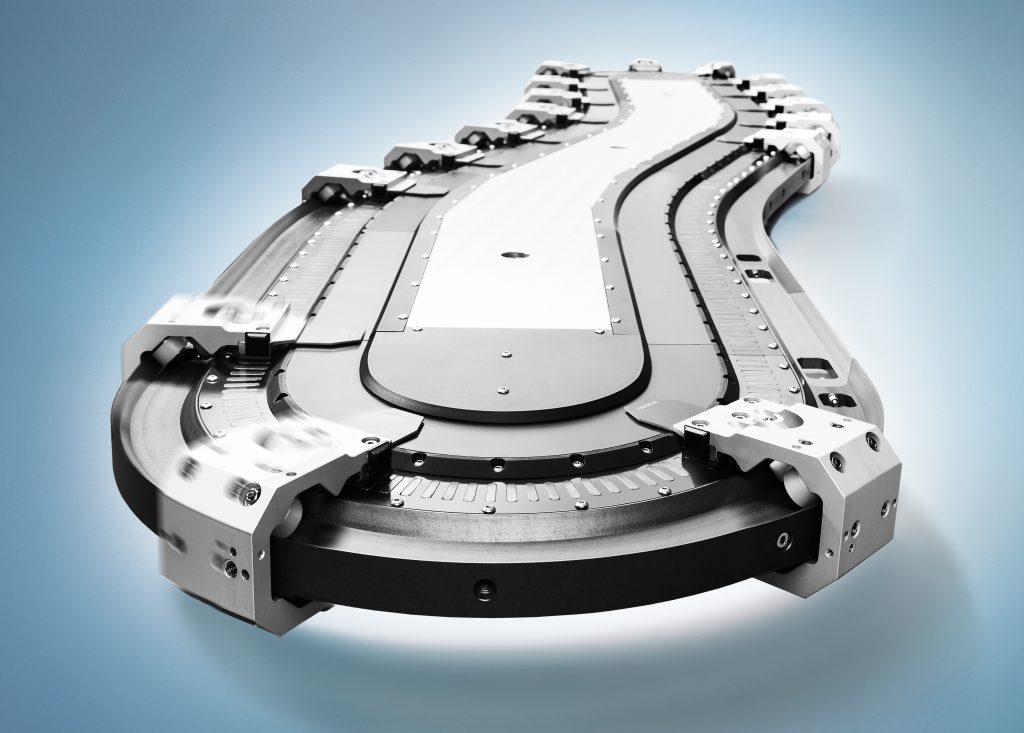

 Das smarte Antriebssystem XTS von Beckhoff erlaubt die konstruktion moderner und flexibler Hochleistungslösungen im Maschinenbau.
Das smarte Antriebssystem XTS von Beckhoff erlaubt die konstruktion moderner und flexibler Hochleistungslösungen im Maschinenbau. Bild: Beckhoff Automation GmbH & Co. KG

Breites Anwendungsspektrum

Die Einsatzmöglichkeiten für XTS kennen kaum Einschränkungen. Die Mover können:

  • beschleunigen, bremsen, positionieren und sich synchronisieren
  • absolute und relative Positionen zueinander einnehmen
  • sich gruppieren und aufstauen
  • in der Bewegung Klemmkräfte erzeugen
  • Kurven genauso schnell durchfahren wie Geraden
  • Energie durch Nutzbremsung zurückgewinnen
  • die Rück- ebenso wie die Hinwege zu Transportzwecken nutzen

All das ist präzise lagegeregelt, ohne Schwingungen, ohne Spiel, ohne Materialermüdung, fast ohne Verschleiß – und ohne kostenintensive Wartung. Während herkömmliche Transportsysteme zahlreiche Lager, Kettenantriebe, Förderbänder, Schleppkabel oder Schleifkontakte nutzen, die eine regelmäßige Wartung erfordern, arbeitet XTS mit einer stark reduzierten Anzahl an mechanischen bewegten Teilen.

Flexibilität und Sicherheit

Die Formatanpassung bei Produktwechseln ist so ebenfalls deutlich einfacher. Muss die Transportstrecke neu aufgebaut werden, sind lediglich die fertigen Motor- und Schienenkomponenten neu zu konfigurieren. Bleibt die Strecke gleich und die Parameter des Produktes ändern sich, kann dies über eine einfache Anpassung der Softwareparameter erfolgen. In üblichen Transportsystemen findet der Antrieb über Riemen, Ketten oder Bänder statt. Dabei sind oft lange Strecken von Transportmedien mechanisch miteinander verbunden. Der Antrieb muss die Gesamtkraft für alle Fördereinrichtungen aufbringen, die sich aus den notwendigen Einzelkräften aller Komponenten aufsummiert. Kommt es nun zu einer Störung, Kollision oder ähnliches, wirkt logischerweise die Gesamtkraft des ganzen Systems auf einer Stelle. Diese Kräfte können schnell zu schwerwiegenden Schäden führen. Bei XTS wirkt immer nur die Einzelkraft eines Movers, welche deutlich geringer ist. Dies erhöht die Betriebssicherheit enorm. In Summe ergeben sich mit diesem Linearmotorprinzip völlig neue Möglichkeiten in der Antriebstechnik:
