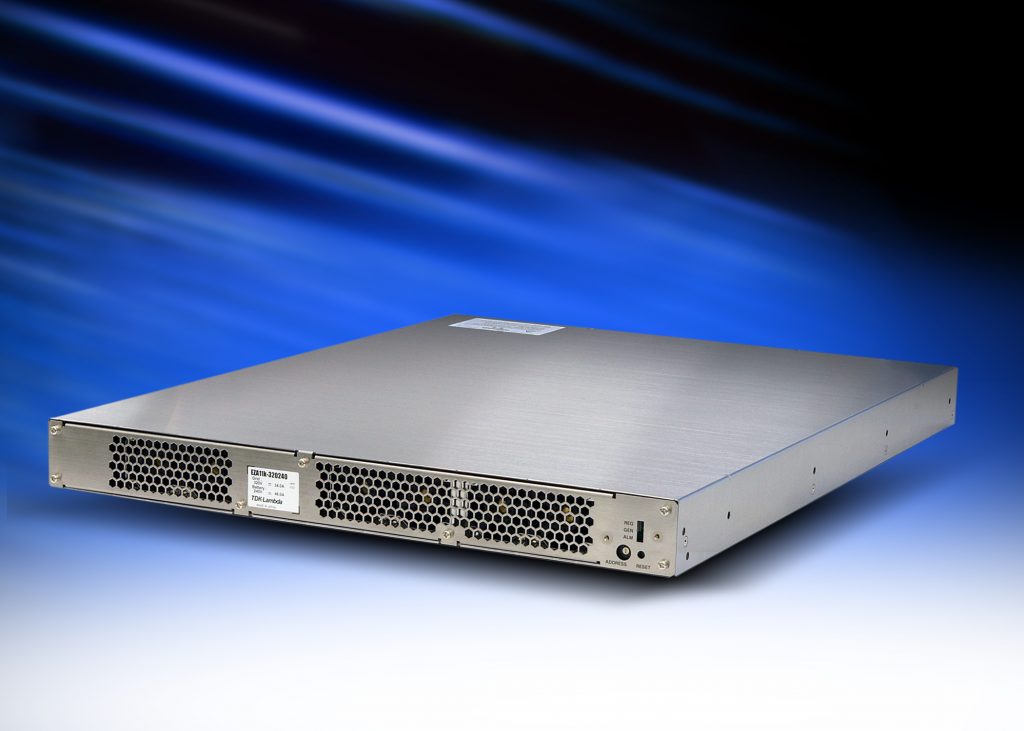

Bidirektionaler DC/DC-Wandler

Bild: TDK-Lambda Germany GmbH

TDK-Lambda hat einen neuen bidirektionalen DC/DC-Wandler auf den Markt gebracht. Die Reihe EZA11K-320240 bietet eine Nennleistung von 11kW bei 1HE Bauhöhe. Sie setzt eine eingangsseitige Nennspannung von 240-400 in 150-300VDC Ausgangsspannung zum Laden von Lithiumionenbatterien um. Wenn die Eingangsspannung aussetzt oder abfällt, schaltet der Wandler nahtlos um und zieht Strom aus den Batterien, um mit der dort gespeicherten Energie das DC-Netz zu stabilisieren. Die Abmessungen betragen ca. 423x44x530mm. Der Einsatz einer voll digitalen Regelung, SiC-Mosfets (Siliziumkarbid) und Ferritmaterialien ermöglicht dem Wandler einen Wirkungsgrad bis 95 Prozent. Über eine serielle RS485-Schnittstelle lassen sich die Betriebsparameter einstellen. Neben den Vorgabewerten für Spannung und Strom werden hier z.B. auch verschiedene Ladeparameter für die Batterie, sowie Schwellwerte und Alarme definiert. Der Wandler kann dabei entweder mit den definierten Parametern vollkommen autark arbeiten oder auch dauerhaft über die Schnittstelle mit einer Steuereinheit kommunizieren.

TDK-Lambda Germany GmbH
http://de.tdk-lambda.com
