Überblick über die TSN-Technologie

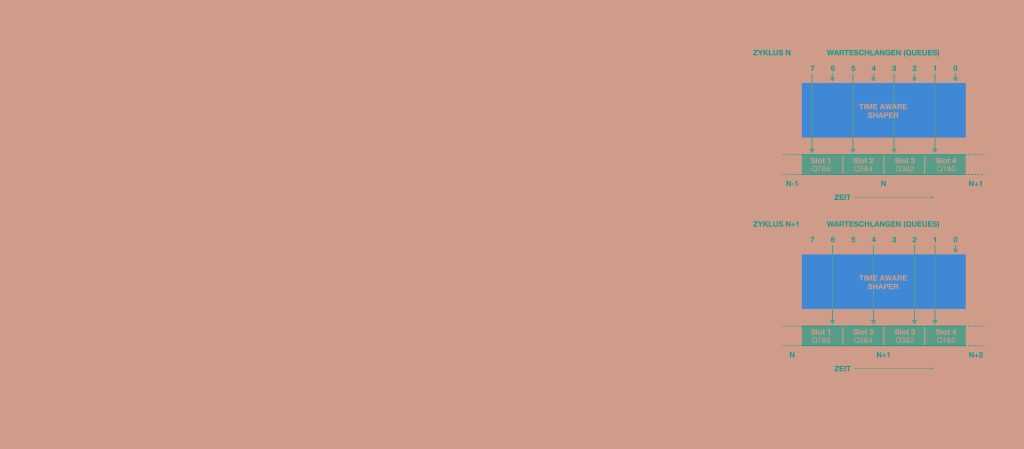

Die TSN-Technologie wird durch IEEE 802.1-Normen definiert, wobei für die industrielle Kommunikation vor allem IEEE 802.1AS und IEEE 802.1Qbv wichtig sind, denn hierauf beruhen Determinismus und Konvergenz. IEEE 802.1AS umfasst Mechanismen, um alle Komponenten innerhalb eines Netzwerks mit hoher Genauigkeit zu synchronisieren und so eine präzise Begrenzung von Latenz und Jitter bei Übertragungen im gesamten Netzwerk zu ermöglichen. Dies wiederum ist die Voraussetzung für berechenbares Verhalten und somit die Grundlage für Determinismus. Unter Verwendung der netzwerkweiten Systemzeit nach IEEE 802.1AS organisiert IEEE 802.1Qbv die Datenübertragungen zeitlich anhand ihrer jeweiligen Priorität und ermöglicht so die deterministische Konvergenz verschiedener Arten von Daten. Hierzu richten die durch IEEE 802.1Qbv definierten Time-Aware Shapers (TAS) die Netzwerk-Switche für Taktzeiten im Echtzeitdatenverkehr ein. Die von den TAS generierten, regelmäßig wiederkehrenden Zeitfenster, die ein Zeitmultiplexverfahren (Time Division Multiple Access, TDMA) nachbilden, ermöglichen es, verschiedene Arten von Daten im selben Netzwerk zu handhaben und zeitkritischen Daten dabei Vorrang einzuräumen. Da die Zeitparameter der TAS von vollsynchronisierten Netzgeräten gemeinsam genutzt werden, „wissen“ diese, wann zeitkritische Daten gesendet und empfangen werden. Weil die Sende- und Empfangszeiten zeitkritischer Daten somit im Voraus festgelegt sind, kann TSN eine deterministische Kommunikation für harte Echtzeit-Applikationen gewährleisten. Die durch TSN erreichbare Netzwerkkonvergenz ermöglicht außerdem die Aufhebung der Grenzen zwischen Operational Technology (OT) und Informationstechnik (IT).

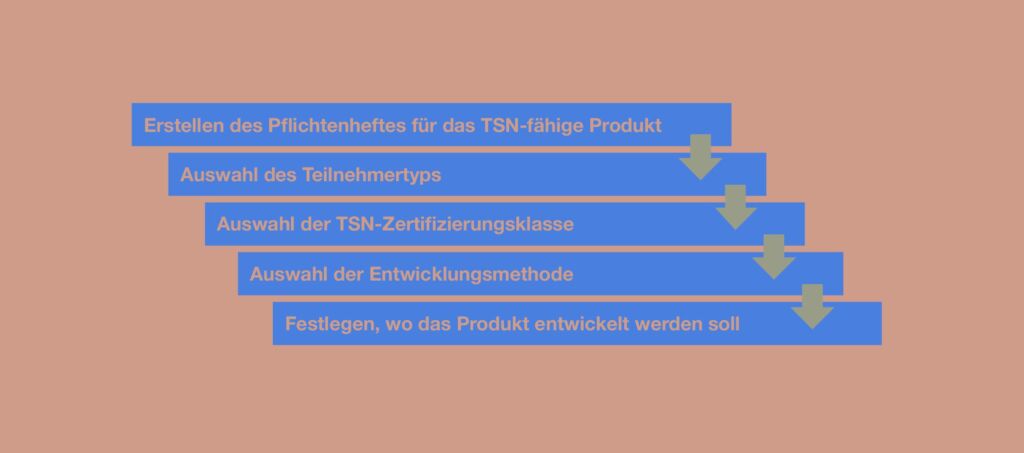

Entwickeln für TSN: Workflow
Dass sich Komponentenhersteller, die TSN-fähige Produkte anbieten können, einen Wettbewerbsvorteil verschaffen, liegt auf der Hand. Um jedoch erfolgreich Komponenten zu entwickeln, die dem Endanwender einen echten Mehrwert bieten, müssen zunächst die Funktion, die Leistung und die Art des Produktes festgelegt werden. Es gilt genau zu definieren, was das Produkt können soll. Hiervon hängt der zu entwickelnde Netzwerkteilnehmertyp ab, beispielsweise Master oder Remote Client. Anschließend gilt es, die am besten geeignete Entwicklungsmethode für die zu produzierende TSN-Komponente auszuwählen. Relevant hierfür sind die zuvor ermittelten Leistungsanforderungen und auch jeweils die Eignung existierender Entwicklungsmethoden. In diesem Zusammenhang stellt sich die Frage, wo die Produktentwicklung stattfinden soll: inhouse oder mit externen Ressourcen? Oder ist es besser, die Aufgabe komplett einem spezialisierten Systemhaus zu übertragen? Wenn die TSN-Komponente fertig entwickelt ist, muss sie noch zertifiziert werden, um nachzuweisen, dass sie die technischen Anforderungen uneingeschränkt erfüllt. Hierfür empfiehlt sich die unabhängige Zertifizierung durch eine kompetente Prüfstelle, denn diese bietet den Endkunden zusätzliche Sicherheit im Hinblick auf die Kommunikationsleistung.
Entwickeln für TSN: Methoden
Am Anfang steht die Entscheidung über die Funktionalität, das heißt welche Aufgabe das Endprodukt innerhalb eines Netzwerkes erfüllen soll. Im Kontext dieses Beitrages bedeutet dies Master, Remote Client oder Local Client. Des Weiteren müssen Komponentenhersteller entscheiden, ob sie Komponenten für Motion- Control- oder Safety-Applikationen entwickeln möchten. Motion Control verlangt für gewöhnlich vollständige TSN-Unterstützung im Hinblick auf die Synchronisation von Achsen. Dies ermöglicht eine Synchronisierungsgenauigkeit im Mikrosekundenbereich, wie sie bei anspruchsvollen Applikationen wie etwa einer Druckmaschine erforderlich ist. Safety-Komponenten sind ein weiteres wichtiges Marktsegment, das TSN-Netzwerke abdecken können. Wenn feststeht, welche Art von Netzwerkteilnehmer entwickelt werden soll, geht es darum, ob ein vorhandenes Produkt mit TSN-Funktionen ausgestattet wird oder ob eine Komponente von Grund auf neu zu entwickeln ist. Für ein neues Produkt muss unter Berücksichtigung der Marktanforderungen ein Pflichtenheft erstellt werden. Hierin wird festgehalten, welche Anforderungen die neuen TSN-kompatiblen Komponenten erfüllen sollen, welche Funktionen und Optionen sie bieten sollen und welche Investitionen hierfür getätigt werden müssen. Die Weiterentwicklung bereits vorhandener Produkte kann eventuell die Time-to-Market und die erforderlichen Investitionen reduzieren. Allerdings verlangt sie unter Umständen Kompromisse, die das Potenzial von TSN nicht voll ausschöpfen. Um mehr Flexibilität bei der Entwicklung zu gewinnen, lohnt sich eine genauere Betrachtung des notwendigen Performance-Niveaus. So lässt sich das richtige Gleichgewicht von Produktleistung, Entwicklungsinvestition und Markteinführungszeit ermitteln. Eine Möglichkeit besteht darin, mit einem generell softwarebasierten Ansatz zu arbeiten, der ein schnelles Upgrade vorhandener Komponenten ermöglicht. Am oberen Ende des Spektrums steht der generell hardwarebasierte Ansatz, der zwar zusätzlichen Entwicklungsaufwand bedeutet, aber ohne Performance-Kompromisse auskommt, wie sie bei der Softwareentwicklung zum Teil in Kauf genommen werden. Und nicht zuletzt sind die Bandbreite und die Wärmeableitung wichtige Aspekte bei der Festlegung der Kommunikationsgeschwindigkeit. Obgleich sich für die Bitübertragungsschicht (Physical Layer) aus Performance-Gründen die GBit-Bandbreite anbietet, dürfen auch thermische Aspekte nicht außer Acht gelassen werden, die bei kleineren Komponenten oder solchen mit erweiterten Schutzklassen relevant sein können. Wenn all diese Entscheidungen getroffen sind, kommt es auf den Zugang zu einer geeigneten Entwicklungsmethode an, egal ob software- oder hardwarebasiert. In diesem Zusammenhang ist die Auswahl einer Netzwerktechnologie, die ein umfassendes offenes Entwicklungsökosystem bietet, von entscheidender Bedeutung (vgl. Tabelle 1).
