Stromverteilung im Schaltschrank

Mehr PS auf der Schiene

Der Zeit- und Kostendruck steigt, die Fachkräfte fehlen: Der Steuerungs- und Schaltanlagenbau steht weiterhin unter hohem Druck. Benötigt werden Tempomacher im Anlagenbau - etwa bei der Stromverteilungstechnik. Die Lösung: RiLineX, ein neues, offenes Plattformsystem für die noch effizientere Planung und den schnelleren Aufbau von 60mm-Sammelschienensystemen. Mit Effizienzgewinn, der laut Hersteller bis zu 50 Prozent beträgt.
 Da bei RiLineX die Kupferschienen ohne spezielle Sammelschienenhalter direkt im Board verbaut sind, lassen sich die Aufbau-Komponenten einfach durchgängig planen und montieren. Zertifiziert ist der Berührungsschutz nach der Schutzart IP2XB.
Da bei RiLineX die Kupferschienen ohne spezielle Sammelschienenhalter direkt im Board verbaut sind, lassen sich die Aufbau-Komponenten einfach durchgängig planen und montieren. Zertifiziert ist der Berührungsschutz nach der Schutzart IP2XB.Bild: Rittal GmbH & Co. KG

Der Aufbau der Stromverteilungstechnik in Schaltschränken ist ein echter Zeitfresser. Planung und Montage sind für Anlagenbauer oft komplex, nicht selten fehlen entsprechende Fachkräfte. Auch die seit Anfang der 2000er-Jahre etablierte 60mm-Stromschienentechnik lässt in der Praxis noch manche Wünsche offen. Obwohl sie sich aufgrund zahlreicher Vorteile gegenüber der 1:1-Verkabelung im Schaltschrank vor allem in Europa etabliert hat, gibt es mittlerweile einen deutlichen Bedarf zur Weiterentwicklung – zum Beispiel bei der Dimensionierung der Sammelschienen.

Schluss mit dem Platz- und Zeitverlust

Denn bislang müssen die im Abstand von 60mm angeordneten Flachkupferschienen mit entsprechenden Haltern je nach notwendiger Kurzschlussfestigkeit im projektspezifischen Abstand montiert werden. An diesen Stellen können allerdings keine Aufbau-Komponenten montiert werden. Der Platzverlust muss bereits bei der Planung berücksichtigt werden. Zudem stellen offen liegende Kontakte eine Gefahr dar. Um Mensch und Technik zu schützen, müssen vor Inbetriebnahme Kunststoffabdeckungen zeitaufwändig zurechtgeschnitten werden. Ausschuss und Kunststoffabfall sind die Folge: Im Schnitt fallen pro System 1,9kg Abfall an überschüssigem Kunststoff durch Zusägen der Berührungsschutz-Abdeckungen an.

 Das RiLineX-Board lässt sich nicht nur quer über
angereihte Schaltschränke hinweg aufbauen,
sondern auch vertikal, etwa für IT-Anwendungen.

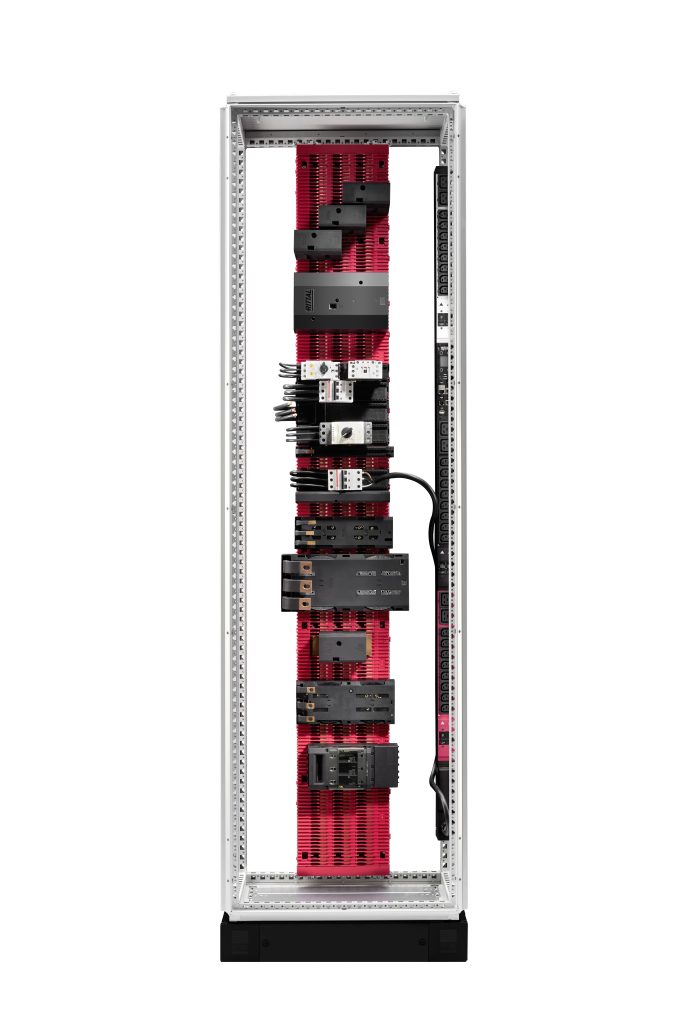

Das RiLineX-Board lässt sich nicht nur quer über angereihte Schaltschränke hinweg aufbauen, sondern auch vertikal, etwa für IT-Anwendungen.Bild: Rittal GmbH & Co. KG

Einfacher und sicherer

Mit der neuen Stromverteilungsplattform RiLineX von Rittal gehören die aufwändige Planung der Auslegung, der Platzverlust beim Aufbau der Komponenten und das Zusägen der Schutzabdeckungen der Vergangenheit an. Da im neuen Sammelschienensystem die Kupferschienen ohne spezielle Halterungen direkt im Board verbaut sind, lassen sich die Aufbau-Komponenten einfach durchgängig planen und montieren. Auch das komplizierte Sägen ist nicht mehr notwendig. Die Abdeckung bleibt von vornherein durchgängig im System über den Schienen und schützt vor versehentlichen Berührungen. Zertifiziert ist der Berührungsschutz nach der Schutzart IP2XB. Damit wird das Eindringen von Fremdkörpern mit einem Durchmesser von 12mm oder mehr verhindert. Frontseitig ist der Berührungsschutz zudem erweiterbar auf die Schutzart IP3X. Dadurch schützt Rittal das System vor Fremdkörpern mit einem Durchmesser von 2,5mm oder mehr. Eine Berührung mit den Fingern ist in jedem Fall ausgeschlossen. Durch die Bauform kann Rittal das gesamte System schon auf eine Kurzschlussfestigkeit bis 52,5kA vorprüfen, sodass sich sowohl die Planer wie auch die Anwender auf eine rundum sichere Lösung verlassen können. Geeignet ist RiLineX für Anwendungen im Bereich bis 1.000 VAC als auch für Gleichstrom bis ±1.500 VDC.

30 bis 50 Prozent schneller

Die Lösung reduziert den Bearbeitungsaufwand von der Planung über die Montage bis hin zur Wartung signifikant und macht den Anlagenbau deutlich effizienter. Somit ergeben sich laut Anbieter Einsparungen im Engineering von bis zu 30 Prozent und sogar bis zu 50 Prozent bei der Montage. Für eine einfache Installation sorgt ein innovatives Click-System für Boards und Komponenten. Damit werden modulare Lösungen je nach Projekt mit wenig Aufwand realisierbar. Dank dieser Modularität sind die Boards zudem wartungsfreundlich. Je nach Anwendung des Kunden bietet Rittal zwei verschiedene Ansätze und schafft damit mehr Flexibilität im Einsatz. Die RiLineX-Plattform ist einerseits als blitzschnell montierbares Komplettboard für Rittal AX Kompakt- und VX25-Anreihschränke bis 1.200mm erhältlich, auch entsprechend im Schrank vormontiert. Dadurch eignet sich das Board für Standardanwendungen, in denen die Anforderungen bereits im Vorfeld bekannt sind. Nutzer sparen damit Kosten, steigern die Übersichtlichkeit und können das System ohne spezielle Vorkenntnisse installieren.

Flexibler denn je

Volle Gestaltungsfreiheit bietet hingegen die Ausführung als offener Modulbaukasten für den individuellen Systemaufbau bis 2,4m oder auch darüber hinaus – auch flexibel per Anreihverbindung. Anwender benötigen nur die Länge der Montageplatte und können die Module in 200mm-Schritten individuell kombinieren. Dabei bleibt das Bohrmuster auf jeder Rittal-Standard-Montageplatte identisch. Für das System müssen dann nur noch Standard-Stromschienen zugeschnitten werden. Die Kupferschienen werden anschließend sicher im Board fixiert, sodass die Kurzschlussfestigkeit immer gewährleistet ist. Diese Variante ist auch als Bausatz ohne Schienen erhältlich. Gerade bei internationalen Anwendungen ist es wirtschaftlich und ökologisch von Vorteil, kein schweres Metall auf andere Kontinente zu verschiffen. Bei RiLineX sind die Boards einfach vor Ort mit günstigen Standardschienen aus Kupfer oder Aluminium in verschiedenen Querschnitten nutzbar. Auch eine Anreihung über mehrere Schränke hinweg ist selbst nachträglich kein Problem. In der Planung unterstützt Rittal durch den neuen Ri4Power-Konfigurator.

Vierpolig in die Zukunft

Mit RiLineX führt Rittal die Stromverteilung im Schaltschrank in die Zukunft. Zu Beginn wird das System als dreipolige Lösung bei Stromstärken bis 800A verfügbar sein. Vollständig vierpolige Systeme werden zukünftig ebenso verfügbar sein. Zudem ist die Plattform für den Einsatz in Gleichstrom-Anwendungen geeignet, die vor allem im Bereich von effizienten Industrieanwendungen und erneuerbaren Energien eine wichtige Rolle spielen. Zur Hannover Messe 2025 sind bereits alle relevanten Anschlussadapter, Sicherungen, Trenner und Co. für das System erhältlich
