In der modernen Industrie gewinnen mobile und kabellose Bedienlösungen zunehmend an Bedeutung – sei es bei der Inbetriebnahme, bei Serviceeinsätzen oder in der Produktion. Besonders in weitläufigen oder modular aufgebauten Anlagen stoßen klassische stationäre Bedienpanels schnell an ihre Grenzen. Hier kommen mobile HMIs wie die M2Smart-Serie von ACD Elektronik ins Spiel: Sie ermöglichen eine flexible Maschinenbedienung direkt vor Ort, auch an verschiedenen Maschinen hintereinander, erhöhen die Reaktionsgeschwindigkeit im Servicefall und unterstützen eine ergonomische sowie sichere Interaktion mit der Anlage. Vor allem in sicherheitskritischen Bereichen, in denen Zustimmtaster und Not-Halt-Funktion erforderlich sind, bieten die TÜV-zertifizierten Geräte eine praxisgerechte Lösung.
Kompaktes HMI für mobile Anwendungen
Das M2Smart HMI5 ist das kompakteste Modell der Serie. Es basiert auf einem 5″-Display im Smartphone-Formfaktor und wurde für den industriellen Einsatz konzipiert. Ziel des Designs ist es, die Bedienlogik eines Consumer-Smartphones auf industrielle Anwendungen zu übertragen und so eine intuitive Nutzung zu ermöglichen. Als Betriebssystem kommt Android zum Einsatz, das für industrielle Anforderungen angepasst wurde. Bei der Variante Android Industrial+ hat ACD Elektronk sämtliche externen Dienste aus dem System entfernt, um unerwünschte Datenabflüsse zu verhindern. Der Quellcode wird ausschließlich auf Servern in Deutschland gehostet.
Ergonomische Bedienung

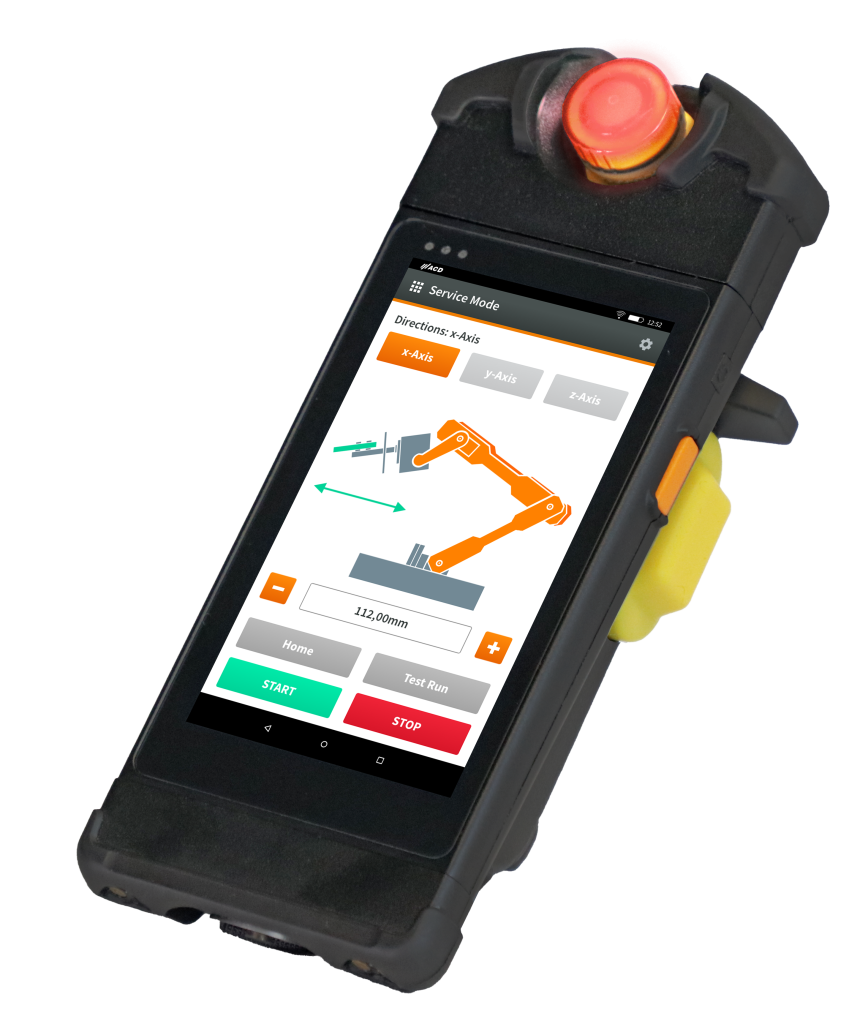

Für den Einsatz im industriellen Umfeld sind am M2Smart HMI5 mechanische Bedienelemente wie ein beleuchteter Not-Halt-Taster und ein ergonomisch platzierter Zustimmtaster integriert. Die Taster sind so angeordnet, dass sie bequem mit dem Daumen oder Zeigefinger – je nach Halteposition – betätigt werden können. Das ermöglicht einen ermüdungsarmen Einsatz über längere Zeiträume.
Funktionale Sicherheit und Datenübertragung
Ein zentrales Thema bei kabellosen HMIs ist die funktionale Sicherheit – insbesondere im Hinblick auf die Datenübertragung. Beim M2Smart HMI-System erfolgt die Kommunikation sicherheitsrelevanter Signale per BT-kompatibler Funkverbindung zwischen dem HMI und dem M2Smart Gateway, dass an die SPS der Maschine angeschlossen ist. Gesichert wird diese Verbindung durch das Black-Channel-Verfahren. Nicht sicherheitsrelevante Daten können ebenfalls über Nahbereichsfunk oder optional via WLAN übertragen werden.

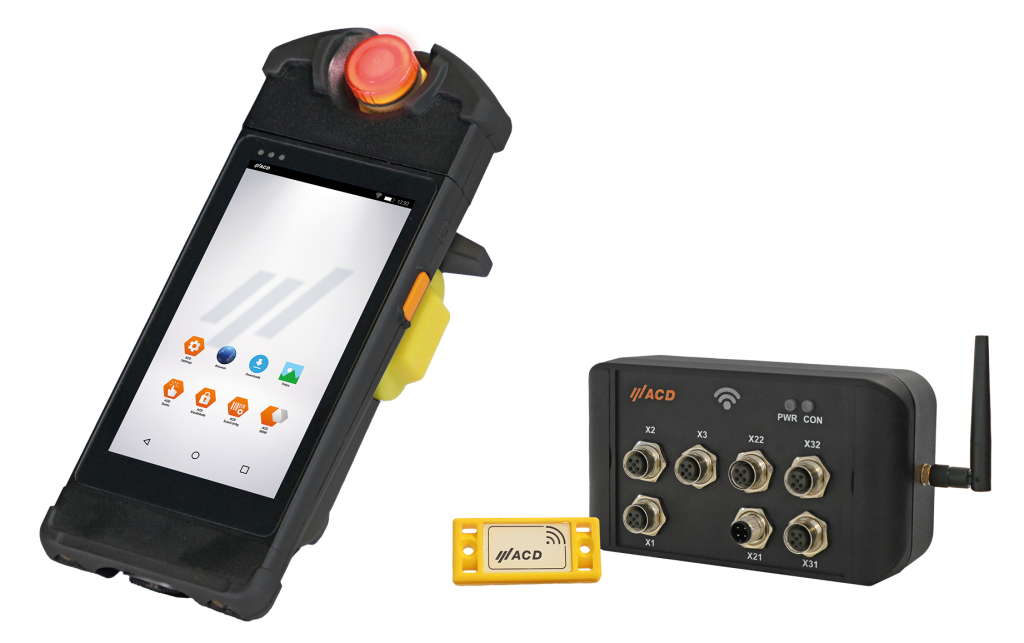

Zwei Gateway-Varianten für unterschiedliche Einbauszenarien
Für die Anbindung an die Sicherheits-SPS stehen zwei Gateway-Modelle zur Verfügung:
- Das M2Smart Gateway i, für den Einbau im Schaltschrank,
- und das neue M2Smart Gateway o, das für den Einsatz außerhalb eines Schaltschranks konzipiert wurde.
Beide Varianten sind TÜV-zertifiziert und bieten dieselben Funktionen. Das Gateway o verfügt jedoch über eine höhere Schutzklasse, angepasst an die Anforderungen im Außeneinsatz. Alle Geräte der M2Smart HMI-Serie lassen sich mit beiden Gateway-Typen kombinieren – je nach Anforderung und Einsatzort.
Zubehör und Anpassungsmöglichkeiten

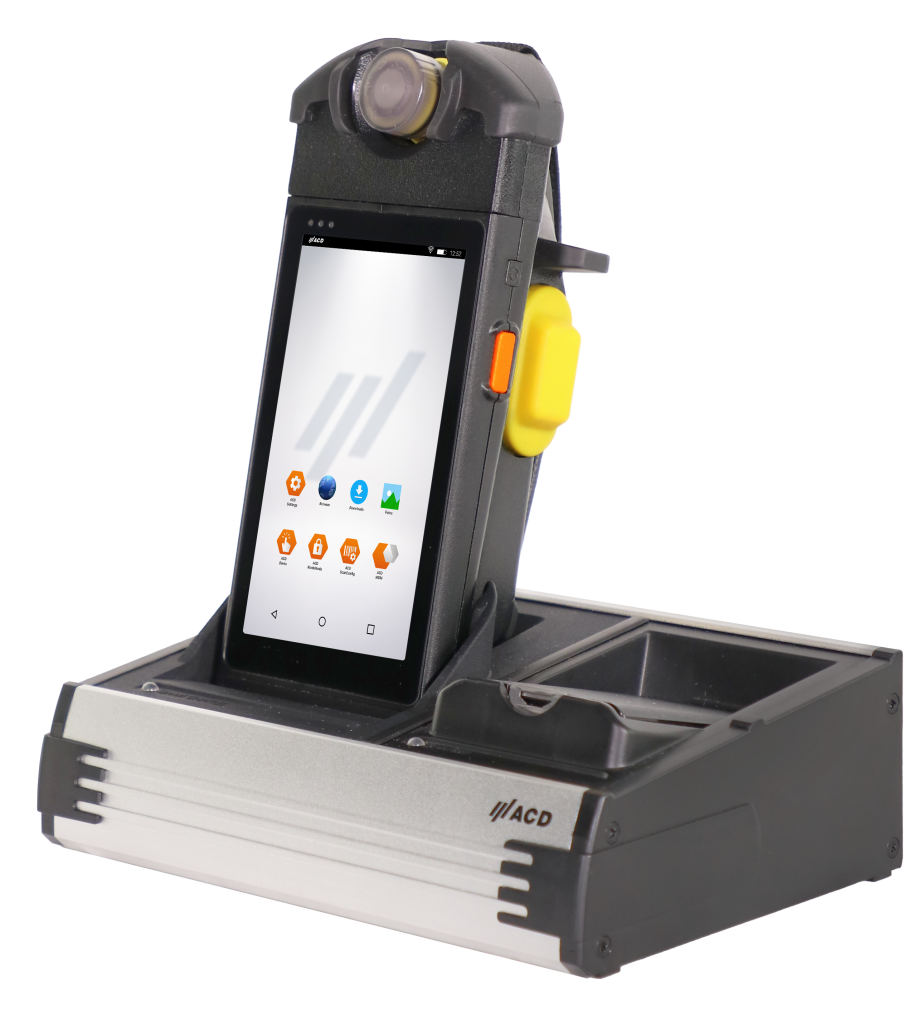

Zur M2Smart HMI-Serie gehört ein umfangreiches Zubehörangebot, darunter Wechselakkus, Halterungen mit Ladefunktion sowie verschiedene Apps zur individuellen Anpassung. Damit können die mobilen Bediengeräte flexibel auf unterschiedliche Einsatzszenarien abgestimmt werden.
