Der neue HMI-Lösungs-Baukasten von Efco bietet ein ergonomisches und intuitives Bedienkonzept. Durch einen hohen Grad an Gestaltungsfreiheit und Individualisierung können auch mittelständische Maschinenbauer eine erkennbare Designsprache umsetzen. Dabei lassen sich selbst die einzelnen Bedienelemente kundenspezifisch gestalten und bieten so eine hohe Wiedererkennung. Moderne Fertigungsverfahren sorgen dafür, dass Jahresbedarfe ab 25 Stück wirtschaftlich realisierbar sind.
Ergonomisches HMI erfüllt die neue EU-MVO

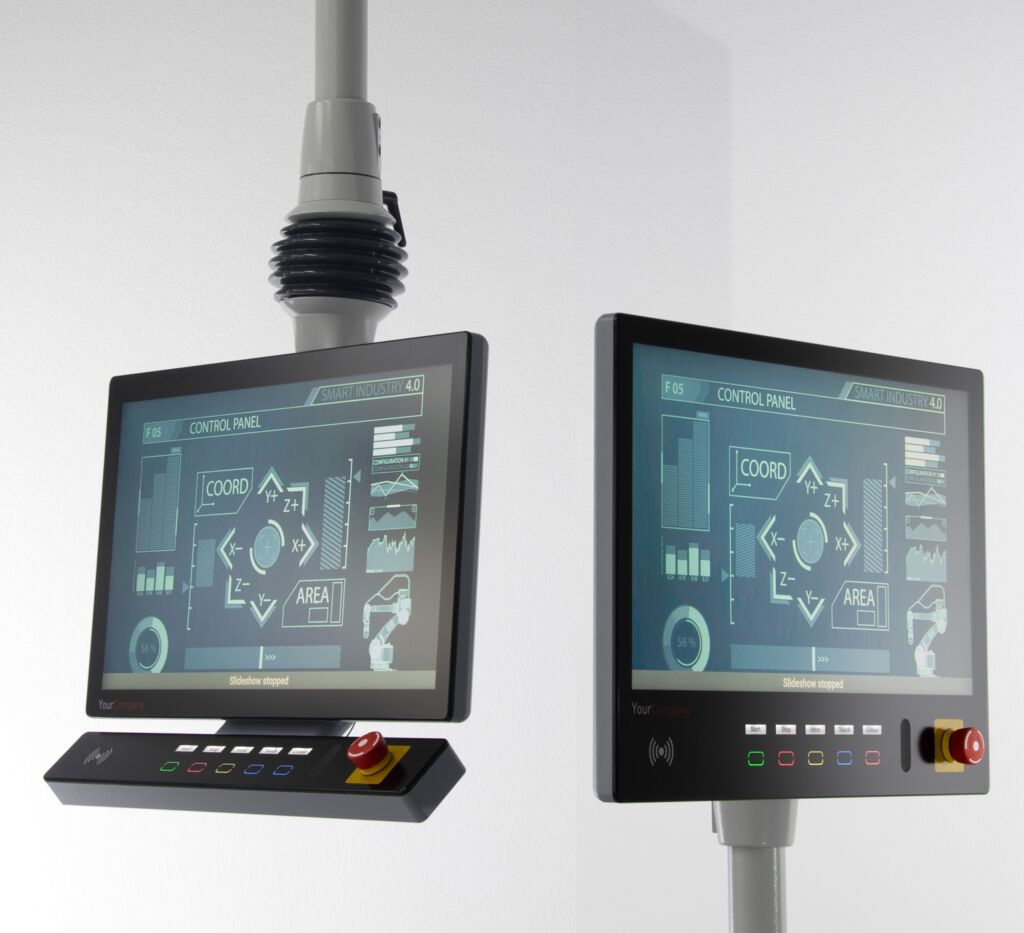

Neben der flachen Geräteausführung gibt es auch eine besonders ergonomische Variante, die den Vorgaben der neuen EU-Maschinenverordnung (MVO) entspricht. Entsprechend weisen die neuen HMIs keine Schmutzkante auf, sind hermetisch geschlossen und bieten an der Front mindestens IP65. Das komplett individualisierbare Zusatz-Bedienfeld ist dem Bediener um 45° zugeneigt. Die geschickte Kombination von Touch und Haptik macht mechanische Tasten überflüssig, ermöglicht aber dennoch eine sichere Bedienung. Optional können die Touch-Tasten zweikanalig ausgelegt werden, um z.B. ein Hängenbleiben sofort zu erkennen und damit ein höheres SIL-Level zu erreichen. Durch die verwendete Technik ist die Touch-Funktionalität nicht auf das Display begrenzt, sondern vollflächig verfügbar. Ebenso lässt sich die Form des HMI frei gestalten, von rechteckig über rund bis oval. Zusatzfunktionen wie RFID- oder Barcode-Leser lassen sich ebenso integrieren wie der obligatorische Not-Halt. Dabei erfüllt das HMI immer mindestens die Schutzklasse IP65 an der Front, ist allseitig geschlossen und lüfterlos aufgebaut. Eine optionale Entspiegelung (Anti-Glare) sorgt für eine besonders hochwertige Anmutung.
Flexible Montage und kontraststarke Bilder
Die Bautiefe beträgt 80mm. Eine intelligente Flanschaufnahme mit 48mm-Rundprofil erlaubt die Montage auf Schwenk- bzw. Tragarmen von unten wie von oben. Die technische Basis bildet ein 21,5″-Multitouch-Panel-PC von Efco mit Intel-Prozessoren der 13. Generation. Das 16:9-Full-HD-Display liefert auch im direkten Tageslicht helle, kontraststarke Bilder. Die 16 digitalen IOs lassen sich komfortabel per Hochsprache nutzen, um kleinere Ablaufsteuerungen direkt auf dem IPC zu realisieren.
Vielfältige Ausstattungsmerkmale
Die HMI-Geräte eignen sich für den Einsatz von Automatisierungs-Software oder Soft-SPS-Systemen, wie z.B. Codesys. Weitere für industrielle Anwendungen wichtige Ausstattungsdetails umfassen eine Weitbereichs-DC-Stromversorgung, einen Remote-Power-Steuereingang, zwei Display-Ports, 2x LAN, 4x USB, zwei serielle Schnittstellen, einen Mini-PCIe-Slot sowie einen M.2-Slot (Key 2242) für Massenspeicher oder Erweiterungsmodule wie etwa Feldbus-Schnittstellen. Der Einsatztemperaturbereich beträgt 0 bis +45°C. Zudem sind die Rechner vibrationsfest bis 2g sowie stoßfest bis 10g.
