Gbit/PoE-Medienkonverter in Schutzart IP67

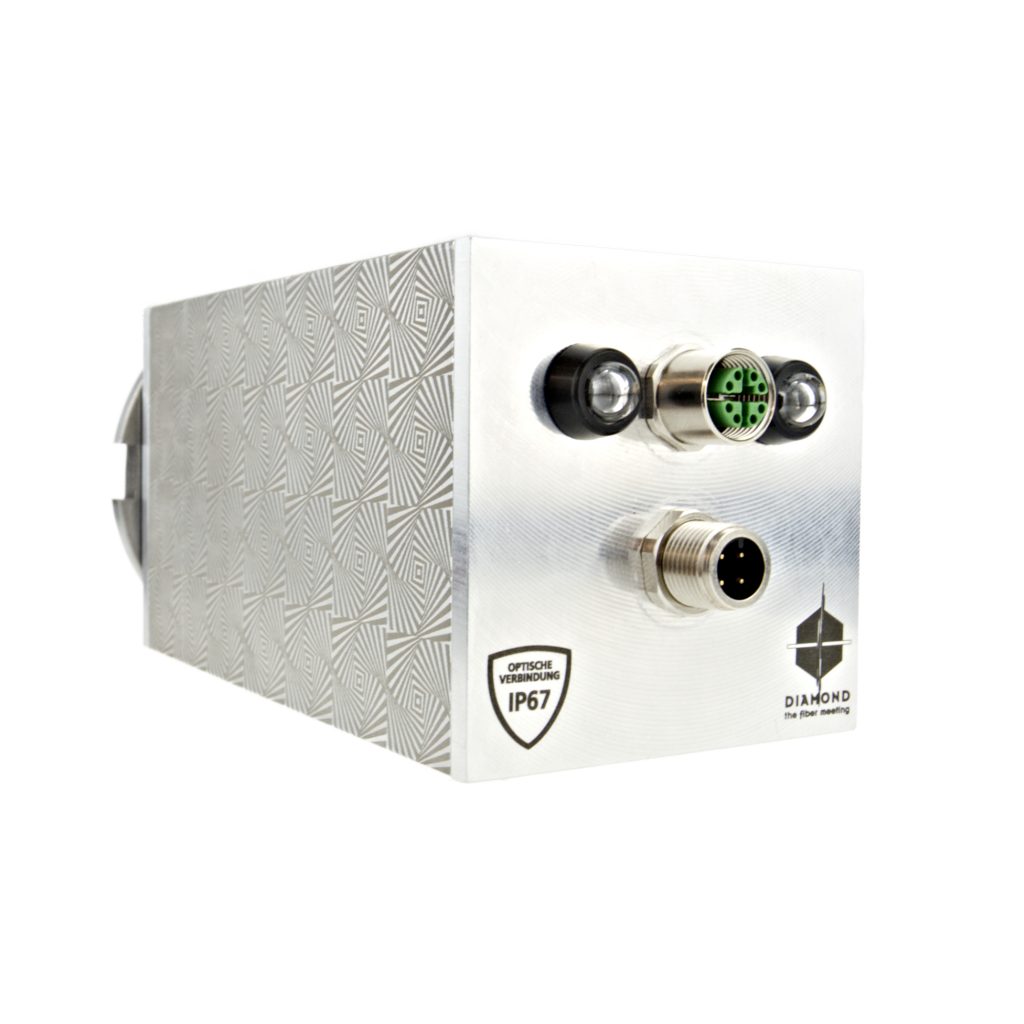

Der neue Ethernet-Medienkonverter Optelcon HE-2000 in IP67 unterstützt Datenraten bis 1Gbit/s und PoEü+.
Der neue Ethernet-Medienkonverter Optelcon HE-2000 in IP67 unterstützt Datenraten bis 1Gbit/s und PoEü+.

Diamond zeigt auf der SPS IPC Drives erstmals den Ethernet-Medienkonverter Optelcon HE-2000 und ein neues Hybridkabel, mit denen das Einsatzspektrum des optischen Verkabelungssystem FlexMile erweitert wird, z.B. für eine effiziente Anbindung von IP-Kameras und WLAN-Access-Points. Der Medienkonverter, der die Anforderungen der Schutzart IP67 erfüllt und einen Temperaturbereich von -40 bis +70°C hat, unterstützt Datenraten bis 1Gbit/s sowie eine Stromversorgung von Endgeräten via PoE+. Zusammen mit dem robusten Hybridkabel, in das zwei Singlemode-Fasern und zwei Kupferleitungen integriert sind, lässt sich eine Leistung von 30W über eine Entfernung von bis zu 200m übertragen. Angeschlossen wird es über HE-2000-Stecker, die im Feld konfektioniert werden können. Außerdem stehen vorkonfektionierte Kabel bereit, die in kundenspezifischen Varianten erhältlich sind. Für die elektrische Datenübertragung und die Spannungsversorgung hat der Medienkonverter zwei M12-Ports. Das Gehäuse des Konverters aus Aluminium misst 230x80x80mm. Das Gerät lässt sich direkt an Maschinengehäusen mit einer Wandstärke bis 8mm anschrauben, wozu eine runde Aussparung mit einem Durchmesser von 60mm erforderlich ist. Alternativ lässt es sich frei liegend einsetzen. Optional werden eine Grundplatte für die Montage auf Hutschienen und Haken für die Befestigung an Masten angeboten. Der Status der Spannungsversorgung, des PoE-Supports und der Datenverbindung wird über LEDs an der Frontseite angezeigt. Das Hybridkabel besitzt durch seinen Aufbau und die verwendeten Materialien ausgezeichnete elektrische und mechanische Eigenschaften. Die Betriebsspannung beträgt 60V und der Querschnitt 20AWG. Der Außenmantel ist adhäsionsarm, halogenfrei, ölbeständig und flammwidrig. Durch Biegeradien von 77mm (Wechselbiegung) bzw. 38,5 mm (feste Verlegung) lässt sich das Kabel leicht installieren. Der neue HE-2000 ist ein Push-Pull-Stecker in Schutzart IP67, der variabel mit optischen und elektrischen Kontakten bestückt werden kann – für den Anschluss des Hybridkabel sind es jeweils zwei. Um diesen Stecker im Feld zu konfektionieren, gibt es Varianten mit integriertem Mini-Pigtail, mit denen sich die Singlemode-Fasern ohne zusätzlichen Spleißschutz anschließen lassen. Eine Klappe, die sich beim Stecken automatisch öffnet, schützt vor gefährlicher Strahlung und Verschmutzung der optischen Kontakte. Weil die Einfügedämpfung nur 0,1dB beträgt, können große Datenmengen über weite Entfernungen übertragen werden.
