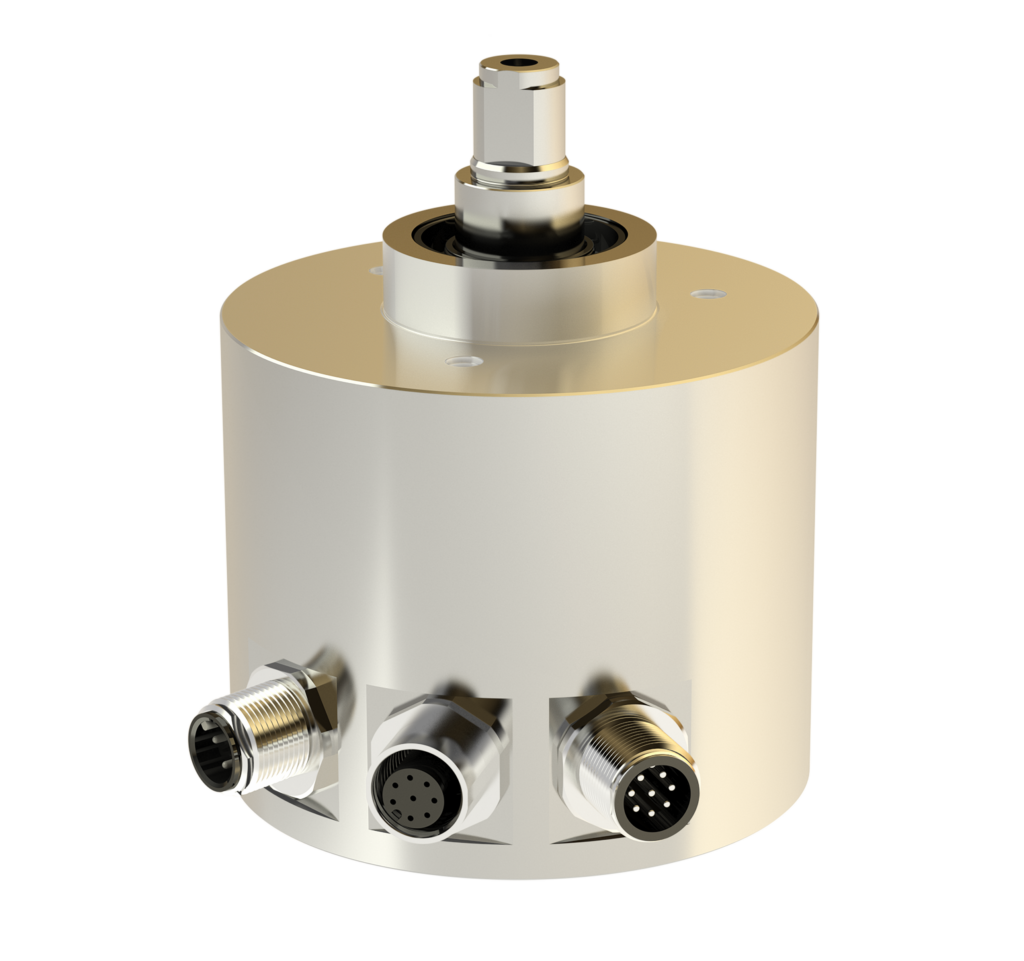

Die PLd Variante des elekktronischen Nockenschaltwerks NOCE in 79er Bauform ist mit vier galvanisch getrennten Schaltkontakten ausgestattet: zwei Safety-Schaltkontakte und zwei normale. – Bild: TWK-Elektronik GmbH
Bild: TWK-Elektronik GmbH
Die PLd Variante des elekktronischen Nockenschaltwerks NOCE in 79er Bauform ist mit vier galvanisch getrennten Schaltkontakten ausgestattet: zwei Safety-Schaltkontakte und zwei normale. – Bild: TWK-Elektronik GmbH
TWK hat seine elektronischen Nockenschaltwerke mit SSI Schnittstelle, die ohne Umkehrspiel auch kleine Drehbewegungen erfassen, weiterentwickelt und eine PLd Variante in einer 79er-Bauform herausgebracht. Dabei sind nicht die SSI Schnittstelle, sondern die eingebauten Safety-Schaltkontakte und somit die komplette Sensorik und Signalverarbeitung zertifiziert. Die Schaltkontakte werden aus zwangsgeführten Relais mit Kontrollkontakt und einem zusätzlich in Reihe geschalteten Standard-Relais gebildet. Damit ist die Wahrscheinlichkeit, dass ein Kontakt im Gefahrenfall nicht öffnet, nahezu ausgeschlossen. Er kann in einer Sicherheitskette, in der diverse Sicherheitskomponenten integriert sind, implementiert werden, um im Gefahrenfall die Applikation in den sicheren Zustand zu bringen. Zahlreiche interne Überwachungsfunktionen sorgen dafür, dass das NOCE im Fehlerfall alle Kontakte öffnet und damit auch der sichere Zustand vorliegt.
Ein typischer Anwendungsfall ist die Azimut-Einstellung der Gondel von Windkraftanlagen. Bei sich ändernder Windrichtung wird die Gondel dementsprechend ausgerichtet, damit der Rotor immer genau im Wind steht. Im ungünstigen Fall kann es sein, dass der Wind so dreht, dass die Gondel immer in eine Richtung nachgestellt wird. Damit die Energie-Kabel im Mast durch Verdrillung nicht abreißen, muss nach ca. 2,5 Umdrehungen die Anlage gestoppt und zurück auf Mitte gestellt werden. Diese Sicherheitsaufgabe übernehmen die elektronischen Nockenschaltwerke. Der NOCE in Schutzart IP67 ist insgesamt mit vier galvanisch getrennten Schaltkontakten ausgestattet: zwei Safety-Schaltkontakte und zwei normale, die mit Standardrelais hoher Lebensdauer bestückt sind. Die Schaltpunkte können mit Teach-In Pins im Stecker eingestellt werden. Ebenso Preset und Coderichtung des SSI Signals. Die Teach-In Prozedur ist so gestaltet, dass versehentliche Änderungen ausgeschlossen und somit die Safety-Kriterien erfüllt sind. Verschiedene Flansch- und Wellenausführungen und auch die Schnittstellen IO-Link und CANopen safety sind möglich. Ebenso eine Auflösung des Positionssignals bis 16Bit. Ein zusätzliches UL Zertifikat ist in Kürze verfügbar.
