Modulares Multiachs-Servosystem mit hoher Leistungsdichte
Viele Achsen superkompakt verpackt
Mit der neuen Dias-Drive-Generation MDD 2000 bringt der Automatisierungstechnik-Hersteller Sigmatek ein sehr flexibles Multiachs-Servosystem in platzsparendem Baufaktor auf den Markt, das in puncto Leistungsdichte Maßstäbe setzen soll.
 In puncto Leistungsdichte
  haben wir mit der neuen
 Drive-Generation aktuell die Nase
  vorn und darauf sind wir stolz.
In puncto Leistungsdichte haben wir mit der neuen Drive-Generation aktuell die Nase vorn und darauf sind wir stolz.Bild: Sigmatek GmbH & Co KG

Bei der Entwicklung von Produktionsmaschinen geben Effizienz und Flexibilität heute den Ton an. Ein Schlüsselfaktor dabei ist die Antriebstechnik und deren einfache Einbindung in den Maschinenprozess. Laut einer aktuellen Marktstudie zum Einsatz von Servoantrieben im deutschen Maschinenbau sind durchschnittlich knapp acht Servoantriebe pro Maschine im Einsatz, Tendenz steigend. Die MDD-2000-Drives von Sigmatek sind für dynamische Multiachs-Anwendungen konzipiert, wie sie im Serienmaschinenbau häufig zu finden sind. Bei Entwicklung der neuen Drive-Generation hat der Anbieter großes Augenmerk daraufgelegt, ein sehr flexibles System mit außerordentlich hoher Leistungsdichte zu realisieren, das Spielraum für die Individualisierung und passgenaue Antriebskonzepte bietet. Die Dias-Drives der neuen Serie kombinieren Dynamik und Präzision mit sehr kompakten Gerätemaßen, einfacher Verbindungstechnik und zahlreichen Safety-Funktionen. So misst das Dreiachsgerät in Baugröße 1 mit einer Leistung von 8,5kVA nur 75x240x219mm, inklusive Versorgung und Netzfilter.

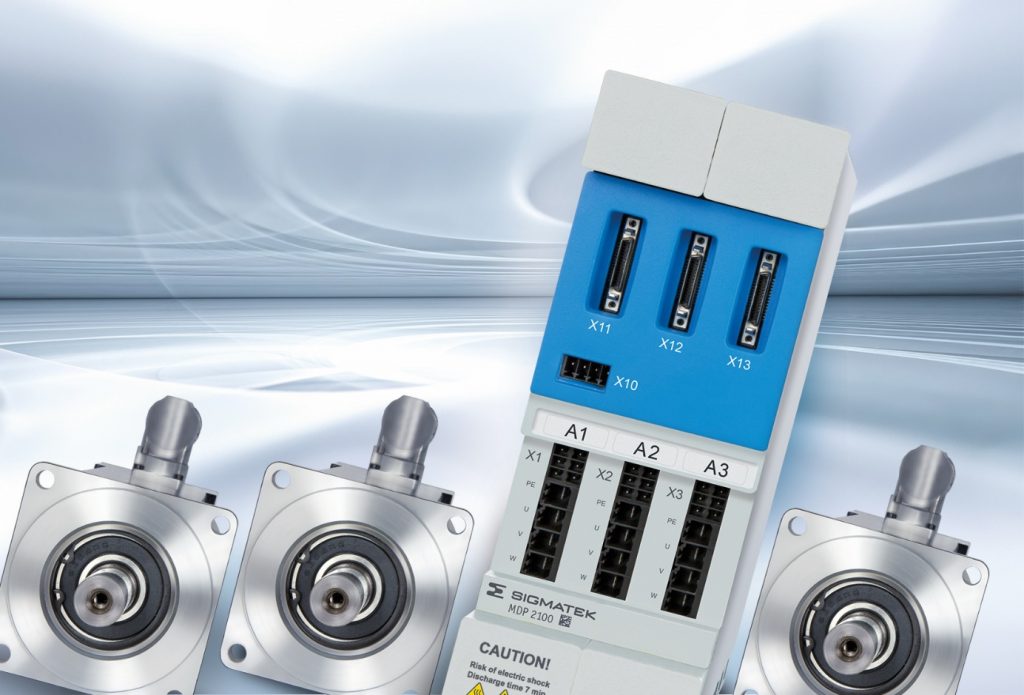

Bild: Sigmatek GmbH & Co KG

Clevere Verbindungsmechanik

Bei der Konzeption wurde bewusst auf eine Backplane verzichtet, wodurch das Vorhalten von Optionen entfällt. Im kombinierten Versorgungs- und Achsmodul MDP 2000 sind bereits bis zu drei Achsen integriert. Dieses Modul kann standalone als Kompaktantrieb zum Einsatz kommen oder mit beliebigen MDD-2000-Achsmodulen zu einem Multiachs-Verbund erweitert werden. Die Zusammenstellung erfolgt modular im Baukastensystem mit cleverer Verbindungsmechanik. Der Maschinenbauer kann zwischen Ein-, Zwei- und Dreiachsmodulen in unterschiedlichen Leistungsklassen bzw. Baugrößen wählen. Alle Module lassen sich schnell und werkzeuglos mit DCB ‚DC Connection Block‘ und BCB ‚Bus Connection Block‘ verbinden – eine aufwendige Einzelverdrahtung für Strom, Zwischenkreiskoppelung und Echtzeit-Ethernet-Kommunikation entfällt, was die Installation verkürzt.

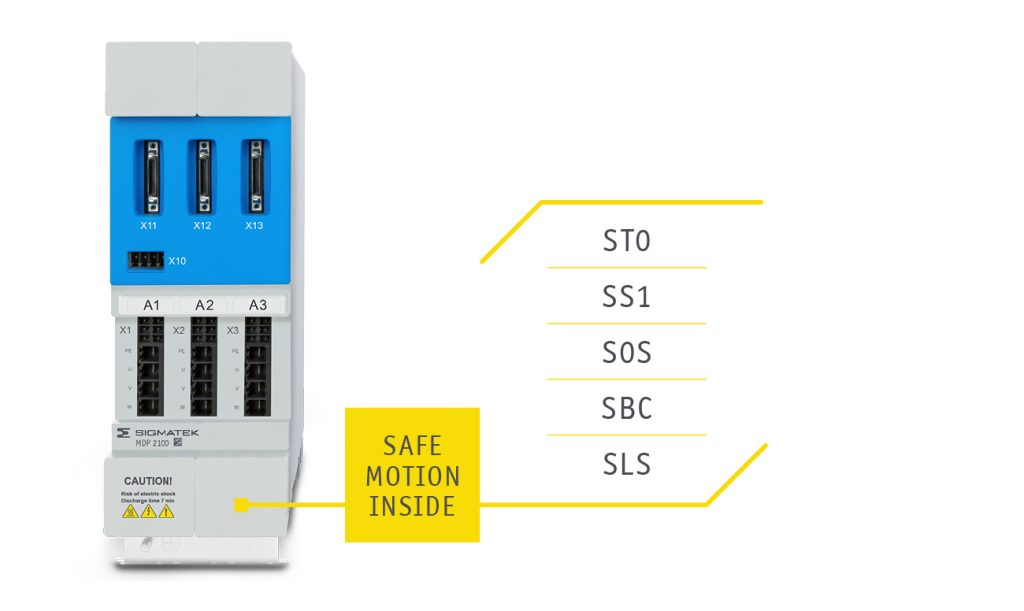

 In den Dias-Drives der Serie MDD 2000 sind zahlreiche
Safety-Funktionen gemäß SIL3 bzw. PLe integriert.
In den Dias-Drives der Serie MDD 2000 sind zahlreiche Safety-Funktionen gemäß SIL3 bzw. PLe integriert. Bild: Sigmatek GmbH & Co KG

Flexibles Gesamtsystem

Das modulare Servosystem ist einphasig oder dreiphasig mit 380-480VAC zu betreiben. Netzfilter und Bremswiderstand sind ebenso in den kompakten Antriebsmodulen integriert. Zur Markteinführung gibt es die Dias-Drives der Serie MDD 2000 in zwei Baugrößen MDD 2100 und MDD 2200. Höhe und Tiefe der Module sind identisch, einzig die Breite variiert. Baugröße 1 misst 75mm in der Breite, 240mm in der Höhe und 219mm in der Tiefe und bietet eine Anschlussleistung von bis zu 8,5kVA pro kombiniertem Versorgungs- bzw. Achsmodul. Aktuell steht dieses mit 3x5A Nennstrom und 15A Spitzenstrom zur Verfügung. Je nach Achsanzahl werden in dieser Baugröße künftig bis zu 10A Nenn- und 25A Spitzenstrom möglich sein. Das Versorgungs- bzw. Achsmodul der Baugröße 2 ist 150mm breit und schafft bis zu 17,25kVA. Zur Markteinführung gibt es das Dreiachsmodul mit 3x10A Nennstrom und 30A Spitzenstrom. In dieser Baugröße sind je nach Anzahl der Achsen bis 20A Nennstrom und 45A Spitze geplant. Baugröße 3 folgt als MDD 2300 im nächsten Jahr. Hier ändert sich ebenfalls lediglich die Breite. Auf Maßen von 225x240x219mm sind Energieversorgung und ein bis drei Achsen integriert, die beliebig mit Modulen erweitert werden können. Als erstes Modul wird ein Dreiachser mit 3x20A Nenn- und 3x60A Spitzenstrom umgesetzt. Alle Baureihen bieten einen Überlastfaktor bis 300 Prozent.

Kompakt und modular

Die Modularität ermöglicht dem Maschinenbauer eine optimale Einbindung der Antriebstechnik in die Maschinenkonstruktion. Mit knapp 219mm Tiefe passt das Antriebssystem S-Dias MDD 2000 in kleinere 300mm tiefe Schaltschränke, die häufig direkt unter der Maschine installiert werden. „In puncto Leistungsdichte haben wir mit der neuen Drive-Generation aktuell die Nase vorn und darauf sind wir stolz“, betont Geschäftsführer Alexander Melkus. „Wir haben mehr Leistung und moderne Regler-Perfomance in ein noch kompakteres Packaging gebracht, dazu kommen neue Sicherheitsfunktionen, eine schelle, werkzeuglose Modulverbindung und Einkabeltechnik.“ Standardmäßig kommen die Dias-Drives der MDD- 2000-Serie mit Luftkühlung. Der Lüfter ist werkzeuglos und von außen tauschbar. Optional sind die Drives in einer Cold-Plate-Ausführung oder als Durchsteckvariante geplant. Um die Verlustleistung respektive die Wärmeentwicklung in der Haltebremse des Motors zu reduzieren, kann eine Bremsspannungsabsenkung konfiguriert werden.
